Secara umum, blok standar ultrasonik adalah sebuah alat yang memungkinkan pengaturan atau pengendalian sejumlah parameter dalam pengujian ultrasonik, serta memeriksa peralatan yang digunakan untuk inspeksi. Hal ini dapat dilakukan berkat desain tertentu dan sifat khusus dari material yang digunakan untuk membuat sampel.

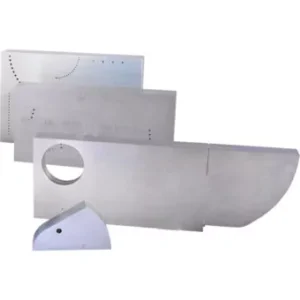

Kelompok pertama blok standar ultrasonik mencakup blok referensi. Blok ini memiliki dimensi geometris tertentu yang diatur secara ketat beserta toleransinya, daftar elemen struktural spesifik, sifat akustik tertentu, serta merk materialnya.

Biasanya, saat memulai pengendalian ultrasonik, para spesialis akan bertemu dengan blok referensi ini. Set blok referensi dapat digunakan secara bersama-sama maupun terpisah. Secara umum, blok referensi berfungsi untuk menyesuaikan, mengontrol, dan memodelkan parameter umum pengujian ultrasonik.

Dalam praktiknya, terdapat berbagai jenis blok referensi yang penggunaannya diatur oleh berbagai dokumen normatif dan teknis.

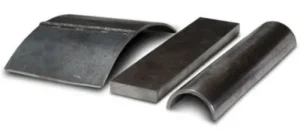

Kelompok besar kedua dari blok standar ultrasonik adalah blok kalibrasi.

Tujuan blok kalibrasi sama dengan blok referensi, yaitu untuk memodelkan parameter pengujian ultrasonik, dengan satu perbedaan penting: blok ini memodelkan objek yang dikontrol secara langsung, misalnya las saat menyambungkan dua elemen dengan ketebalan tertentu.

Blok jenis ini tidak memiliki nilai tertentu pada parameternya, tetapi harus memiliki kesamaan maksimum pada sejumlah parameter dengan produk dan desain nyata. Parameter tersebut meliputi:

• Dimensi fisik

• Jumlah dan jenis reflector buatan

• Dimensi keseluruhan dan desain sampel

• Komposisi kimia

• Kualitas material

• Metode produksi dan pengolahan

• Sifat akustik

• Kekasaran permukaan

• Tingkat akumulasi kerusakan akibat kelelahan, yang mencerminkan kondisi nyata objek yang dikontrol

Sebagai contoh, dalam kontrol las, digunakan blok referensi datar dengan reflector tipe “nicks”, yang paling menyerupai retakan permukaan pada zona las.

Nomenklatur sampel standar dari perusahaan sangat beragam, dan daftar dokumen normatif dan teknis juga cukup besar. Oleh karena itu, saat memilih blok referensi, norma dan dokumen regulasi terkait harus dipilih terlebih dahulu, yaitu yang paling mendekati atau akurat menggambarkan objek yang dikontrol dan persyaratan kualitasnya.

NOVOTEST siap membantu pelanggan dalam memilih sampel standar untuk tugas pengujian ultrasonik tertentu, serta memproduksi sampel sesuai kebutuhan aplikasi.
