Dalam industri crane, stabilitas dan ketahanan rel panduan sangat penting untuk menjamin keamanan serta kelancaran operasi. Rel crane yang mengalami defleksi (pembengkokan) berlebih akibat beban dapat menimbulkan risiko kerusakan struktur maupun kecelakaan kerja.

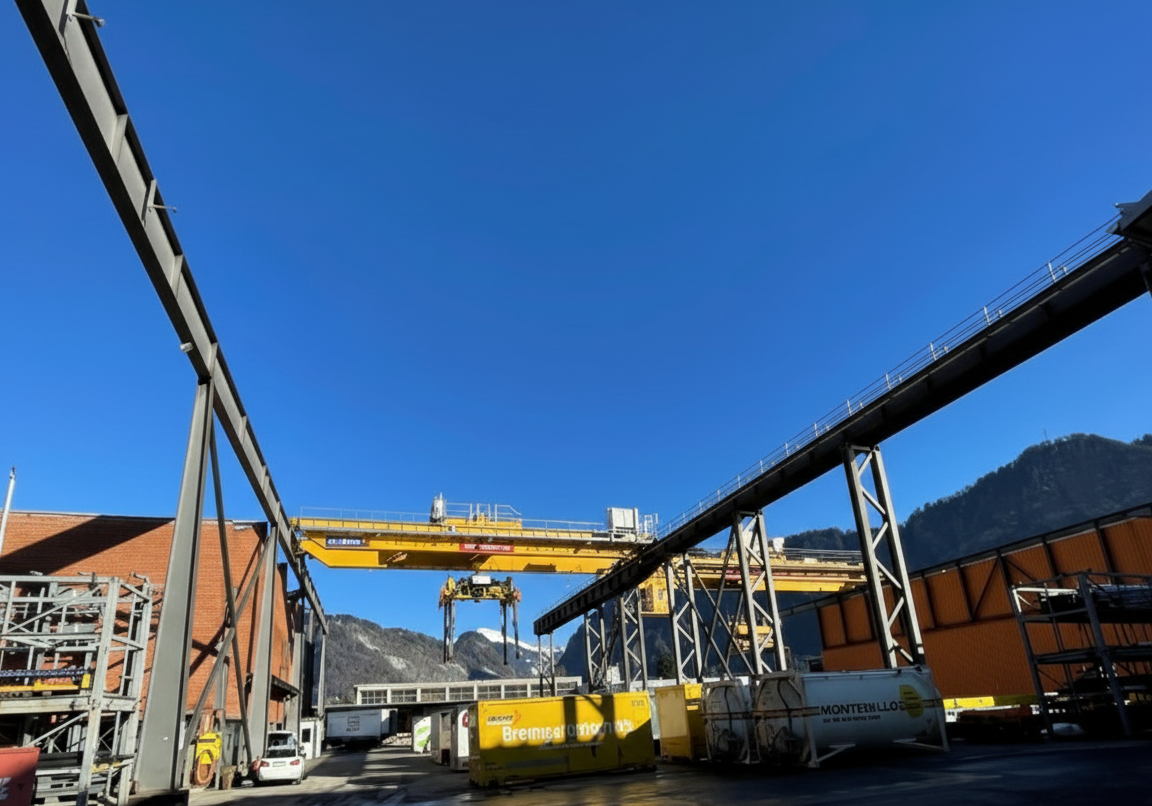

Untuk mengatasi tantangan ini, perusahaan rekayasa asal Swiss, Schneider Ingenieure AG yang berbasis di Chur, melakukan survei khusus untuk menentukan defleksi rel crane sepanjang 65 meter di bawah beban. Solusi yang dipilih adalah penggunaan empat sensor jarak laser Dimetix.
Penerapan Sensor Dimetix dalam Inspeksi Rel Crane

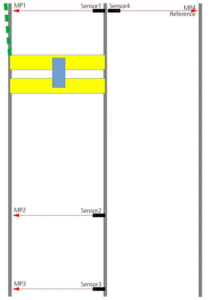

Pengukuran dilakukan langsung pada rel crane yang sedang beroperasi sepanjang satu hari penuh. Konfigurasi pemasangan empat sensor adalah sebagai berikut:
-
Sensor 1 diarahkan ke titik kritis MP1, lokasi dengan perkiraan geser (shear) terbesar.
-
Sensor 2 dan 3 diposisikan untuk mendeteksi potensi deviasi tambahan.
-
Sensor 4 dipasang sebagai pengukuran referensi untuk memastikan bahwa bagian tengah rel tidak bergeser.
Model sensor yang digunakan adalah Dimetix DPE-10-500, karena mampu melakukan analisis perilaku rel dengan presisi milimeter.
Tantangan Lingkungan
Keputusan menggunakan sensor Dimetix dipengaruhi oleh kondisi lapangan yang menantang, antara lain:
-
Radiasi matahari yang intens
-
Fluktuasi suhu besar
-
Kebutuhan akurasi tinggi
-
Permukaan pengukuran beragam, mulai dari logam reflektif hingga permukaan gelap
Dengan jangkauan pengukuran hingga 100 m pada permukaan alami tanpa reflektor tambahan, serta hingga 500 m pada permukaan reflektif, sensor Dimetix terbukti sangat cocok untuk memenuhi kebutuhan ini.
Hasil akhir pengukuran memberikan analisis jelas mengenai perilaku rel crane di bawah beban, sehingga pelanggan dapat melakukan penyesuaian bila diperlukan.
Keuntungan bagi Pengguna
Pemanfaatan sensor jarak laser Dimetix memberikan berbagai keuntungan praktis:
-
Instalasi Mudah
Berkat sinar laser yang terlihat jelas, pemasangan sensor menjadi lebih cepat. -
Rentang Suhu Operasi Terluas
Dapat digunakan pada suhu -40°C hingga +60°C. -
Operasi Bebas Perawatan
Sensor bekerja handal dalam jangka panjang tanpa perlu pemeliharaan intensif. -
Integrasi Mudah
Pengendalian dan pembacaan data dapat dilakukan melalui berbagai antarmuka bawaan, termasuk SSI, RS-422/485, RS-232, serta 2 output digital.
Opsi tambahan berupa antarmuka industri Ethernet seperti PROFINET, EtherNet/IP, dan EtherCAT juga tersedia. -
Kompak & Tahan Lama
Semua sensor memiliki perlindungan IP65 dan bobot kurang dari 500 gram.
Spesifikasi Teknis Sensor Dimetix
Berikut model-model sensor Dimetix yang tersedia untuk aplikasi industri crane:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
Kesimpulan
Proyek inspeksi defleksi rel crane oleh Schneider Ingenieure AG membuktikan bahwa Dimetix Laser Distance Sensors adalah solusi ideal untuk aplikasi yang membutuhkan presisi tinggi.
Dengan kemampuan menghadapi kondisi lingkungan ekstrem, fleksibilitas pemasangan, serta hasil pengukuran akurat hingga milimeter, Dimetix memungkinkan perusahaan crane melakukan analisis struktur yang lebih aman, efisien, dan andal.
