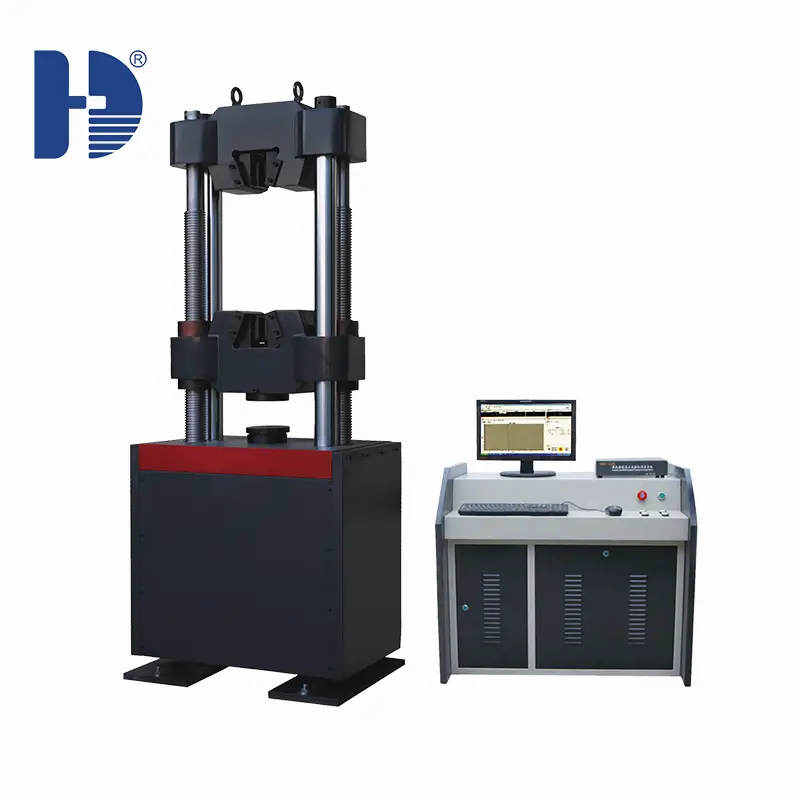

Instalasi dan Perawatan Hydraulic Universal Testing Machine

Hydraulic Universal Testing Machine (Mesin Uji Universal Hidrolik) telah banyak digunakan dalam pengujian sifat mekanik material bangunan dan logam karena performa kontrolnya yang sangat baik serta akurasi pengujian yang tinggi.

Di laboratorium perusahaan baja besar maupun lembaga inspeksi kualitas, mesin ini sering digunakan untuk pengujian beban tinggi. Namun, karena sebagian operator belum memiliki pengalaman perawatan yang memadai, berbagai masalah operasional sering terjadi.

Walaupun Servo Hydraulic Universal Testing Machine memiliki performa yang baik dan kokoh, peralatan ini tetap memerlukan perawatan yang tepat agar dapat bekerja optimal dan memberikan kepuasan bagi pengguna.

Perawatan Servo Hydraulic Universal Testing Machine

1. Accumulator (Akumulator)

Beberapa mesin uji universal hidrolik dilengkapi dengan akumulator. Tekanan akumulator harus selalu berada dalam kondisi kerja normal.

  • Jika tekanan tidak mencukupi, segera lakukan pengisian ulang.

  • Hanya nitrogen yang diperbolehkan untuk pengisian akumulator.

2. Pemeriksaan Rutin Komponen

Lakukan inspeksi berkala terhadap komponen berikut:

  • Katup kontrol tekanan kerja

  • Katup kontrol aliran

  • Pengatur pompa (pump regulator control)

  • Pressure relay

  • Limit switch (travel switch)

  • Thermal relay

  • Perangkat pemrosesan sinyal lainnya

Pemeriksaan rutin membantu mendeteksi potensi gangguan sebelum berkembang menjadi kerusakan serius.

3. Cooler (Sistem Pendingin)

  • Untuk sistem pendingin udara, bersihkan kotoran atau debu secara berkala.

  • Untuk sistem pendingin air, lakukan pemeriksaan dan pembersihan rutin pada pipa tembaga agar proses pendinginan tetap optimal.

Servo Hydraulic Universal Testing Machine merupakan mesin uji yang banyak digunakan di berbagai industri. Oleh karena itu, instalasi yang tepat menjadi langkah awal yang sangat penting agar mesin dapat bekerja secara maksimal.

Kondisi Instalasi Servo Hydraulic Universal Testing Machine

1. Lingkungan Instalasi

Saat memasang mesin uji universal hidrolik 20 ton, perhatikan hal berikut:

  • Tempat instalasi harus kering dan bersih

  • Bebas dari getaran

  • Suhu lingkungan stabil dan merata

  • Tidak terkena paparan langsung sinar matahari atau kelembapan berlebih

Lingkungan yang sesuai akan menjaga stabilitas pengujian dan memperpanjang umur mesin.

2. Ruang Perawatan

Pastikan tersedia ruang yang cukup di sekitar mesin untuk:

  • Akses perawatan

  • Pemeriksaan rutin

  • Perbaikan jika terjadi gangguan

Ruang yang memadai akan mempermudah teknisi saat melakukan servis.

3. Pemasangan pada Pondasi Beton

Mesin utama harus dipasang di atas pondasi beton yang kuat.

  • Ukuran pondasi harus disesuaikan dengan gambar desain fondasi.

  • Permukaan pondasi harus benar-benar rata (horizontal).

  • Gunakan alat waterpass untuk memastikan kerataan.

  • Instalasi hanya boleh dilakukan setelah beton benar-benar kering.

Telp/WahtsApp : 0812 1248 2471
Email : alfin@testindo.com

Hydraulic Universal Series Temperature Servo Tensile Test Machine

Model: HD-B607-S

Deskripsi Produk

Temperature Servo Tensile Test Machine digunakan untuk pengujian tarik suhu tinggi serta uji creep dan relaksasi tegangan pada spesimen berbentuk bulat, persegi panjang, tabung, dan produk lainnya.

Pengujian ini mengacu pada standar berikut:

  • GB/T 4338 – Metode Uji Tarik Suhu Tinggi untuk Material Logam

  • HB 5195 – Metode Uji Tarik Logam Suhu Tinggi

  • GB/T 2039 – Metode Uji Creep dan Creep Rupture Tarik

  • HB 5150 – Metode Uji Ketahanan Tarik Logam Suhu Tinggi

Struktur

Mesin uji universal/tarik suhu tinggi dan rendah dengan rentang suhu -180°C hingga 1100°C menggunakan struktur silinder terbuka atau konstruksi monolitik, umumnya dengan sistem kontrol tiga tahap.

Komponen utama meliputi:

  • Tungku listrik pengujian

  • Pengontrol suhu

  • Batang suhu tinggi

  • Chuck suhu tinggi

  • Komponen pendukung lainnya

Mesin ini dapat digunakan untuk uji tarik suhu tinggi pada material logam maupun non-logam. Untuk pengujian suhu normal, tungku suhu tinggi dapat dipindahkan dengan mudah.

Fitur Utama

1. Struktur Tungku Suhu Tinggi

  • Menggunakan struktur silinder dengan kawat pemanas resistansi.

  • Distribusi kawat resistansi dirancang secara optimal untuk memastikan keseragaman suhu dan stabilitas gradien temperatur.

  • Menggunakan sistem kontrol tiga zona.

  • Diameter kawat standar 1,5 mm.

Untuk pengujian jangka panjang seperti uji creep:

  • Dapat menggunakan kawat pemanas diameter 5 mm.

  • Sistem daya tegangan rendah dan arus tinggi.

  • Umur pakai lebih panjang.

  • Dapat beroperasi terus-menerus hingga 5000 jam.

2. Sistem Pengukuran Suhu

  • Menggunakan thermocouple tipe K.

  • Stabil dan andal untuk operasi jangka panjang.

  • Akurasi pengukuran memenuhi standar nasional.

3. Isolasi Termal

  • Tungku dilengkapi sistem isolasi panas khusus.

  • Suhu permukaan luar tungku tetap rendah.

  • Hemat energi dan aman digunakan.

Sistem Pengukuran dan Kontrol Suhu

Mesin uji suhu tinggi/rendah (-180°C hingga 1100°C) dilengkapi dengan:

  • Komponen pengukuran suhu

  • Unit komputasi pusat (PLC)

  • Instrumen deteksi suhu (PID dengan fungsi Auto Tuning/AT)

  • Human Interface Module (HMI)

Fungsi sistem meliputi:

  • Monitoring suhu secara real-time

  • Tampilan kurva suhu

  • Perekaman dan pemanggilan ulang data kurva

  • Penandaan data abnormal secara manual

  • Modul pengiriman pesan singkat (SMS) untuk alarm ke nomor ponsel yang ditentukan

Koneksi dengan Mesin Uji

Unit tungku suhu tinggi terhubung ke mesin uji melalui lengan putar yang dipasang pada kolom troli bergerak.

  • Lengan lipat dapat disesuaikan ketinggian dan posisi horizontalnya.

  • Dapat dikunci setelah posisi ditentukan.

  • Untuk pengujian suhu normal, tungku dapat dilepas dengan mudah.

Sistem Penjepitan Spesimen

  • Spesimen dijepit menggunakan jig suhu tinggi.

  • Kedua ujungnya dilengkapi batang penghubung berpendingin air.

  • Bagian yang didinginkan hanya pada area penghubung dengan sensor.

  • Jig tipe wedge pada mesin uji dapat langsung dihubungkan ke batang penghubung.

  • Dapat juga langsung dihubungkan ke aksesoris koneksi dan balok bergerak (moving beam) mesin uji.

Parameter Teknis Utama

Items Specification
Capacity (optional) 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000kg
Unit (Switchable) G, KG, N, KN, LB
Load Resolution 1/100,000
Load Accuracy < ± 0.5%
Stroke (exclude the grips) 400   500   600 mm (can be adjusted  higher by requirements)
Test speed 0.1~500 mm/min  Selectable
Effective Width 400 mm
Operation Mode Controlled by PC
Weight (exclude the grips) 130 Kg
Display PC  (can be programmed any of the customer’s data )
Motor AC Servo Motor
Dimension(L×W×H)-Main Unit 1200×600×1500cm
Dimension of the testing space 400×400×700mm
Testing width 40cm ( can be widened by requirements)
Power 1#, 220V, 10A
Rotation method high precision ball screw rod
Fixture can be customized stretching and compressing fixture

Temperature control chamber:

Items Specification
Temperature range -40°C ~150°C
Control method P.I.D Automatic calculation
Humidity range 20%~98%
Tem & Hum accuracy ±0.5°C, ±2.5% RH
Temp& Humid regularity ±2°C, ±3% RH
Compressor France Tecumseh
Cooling Speed 1 °C/ min
Counter LED,0~9999.99
Inner material SUS 304 Stainless steel
Inner Chamber size (L×W×H)40×40×70cm (can custom)

Fitur Produk

Sistem Motor

  • Menggunakan Panasonic servo motor

  • Dilengkapi servo driver

  • Menggunakan ball screw presisi tinggi (Taiwan) untuk memastikan akurasi dan stabilitas pergerakan

Sistem Kontrol

  • Kontrol berbasis komputer dengan software TM2101

  • Kembali ke posisi awal secara otomatis setelah pengujian selesai

  • Penyimpanan data dapat dilakukan secara otomatis maupun manual

Transmisi Data

  • Menggunakan antarmuka komunikasi RS232

Resolusi Perpindahan

  • Resolusi displacement hingga 0,001 mm

Fitur Tampilan Grafik

  • Optimasi skala grafik secara otomatis untuk hasil pengukuran terbaik

  • Mendukung tampilan grafik dinamis selama pengujian

  • Menyediakan berbagai kurva analisis, seperti:

    • Gaya – Perpanjangan (Force – Elongation)

    • Gaya – Waktu (Force – Time)

    • Perpanjangan – Waktu (Elongation – Time)

    • Tegangan – Regangan (Stress – Strain)

Penyimpanan dan Analisis Data

  • Hasil pengujian disimpan otomatis setelah tes selesai

  • Mendukung pengarsipan manual

  • Menampilkan parameter hasil seperti:

    • Gaya maksimum

    • Kekuatan luluh (Yield Strength)

    • Kekuatan tekan

    • Kekuatan tarik

    • Perpanjangan (Elongation)

    • Nilai maksimum, minimum, dan rata-rata pada uji kupas (Peel Test)

Pengaturan Parameter Material

Pengguna dapat mengatur parameter material seperti:

  • Panjang

  • Lebar

  • Ketebalan

  • Radius

  • Luas penampang

  • Dan parameter lainnya
