Metode Penggunaan Tensile Test Machine

Tensile Test Machine (Mesin Uji Tarik) adalah mesin pengujian mekanik yang digunakan untuk menguji sifat mekanik material seperti beban statis, tarik, tekan, lentur, geser, dan uji kupas (peel test). Berikut penjelasan mengenai cara penggunaan mesin uji tarik.

1. Prosedur Menyalakan Mesin (Power On)

Setelah memastikan sambungan listrik dan sinyal sudah benar, nyalakan perangkat dengan urutan berikut:

Mesin Uji Tarik → Komputer → Printer

Urutan ini penting untuk memastikan sistem komunikasi berjalan dengan baik.

2. Proses Operasi Pengujian

a. Pemasangan Fixture (Penjepit)

  • Pilih fixture sesuai dengan jenis dan bentuk sampel.

  • Jika fixture sudah terpasang, periksa kembali kondisinya.

  • Atur perangkat limit sesuai panjang sampel dan jarak antar penjepit.

b. Mengaktifkan Software

  1. Buka software TM2101.

  2. Klik: Settings → Online → COM1.

  3. Port komunikasi dapat dicek melalui:
    Klik kanan My Computer → Properties → Hardware → Device Manager.

c. Pengaturan Parameter Pengujian

  1. Klik Setting Before Test → pilih data desain sampel → Modify.

    • Untuk pengujian baru, pilih skema uji yang sesuai.

    • Masukkan parameter sampel seperti ukuran, ketebalan, dll.

    • Gauge distance mengacu pada panjang ukur spesimen.

  2. Klik Control Scheme Selection → Modify.

    • Pilih metode kontrol yang sesuai.

    • Masukkan kecepatan pengujian.

    • Atur mode penghentian (shutdown mode) dan parameter lainnya.

d. Menjepit Sampel

  • Jepit salah satu ujung sampel pada collet dekat sensor gaya.

  • Nolkan gaya untuk menghilangkan pengaruh berat sendiri sampel.

  • Jepit ujung sampel yang lainnya.

  • Jarak penjepit dapat diatur melalui tombol naik/turun pada mesin atau komputer.

e. Memulai Pengujian

  • Klik Start Test.

  • Mesin akan bekerja sesuai skema pengujian yang telah diatur.

  • Setelah selesai, data akan tersimpan secara otomatis.

f. Melihat dan Mencetak Hasil

  • Hasil pengujian akan tampil di bagian bawah layar.

  • Klik Test Result → Test Result Selection untuk memilih parameter laporan.

  • Klik Output Word Report untuk membuat laporan.

  • Laporan dapat dicetak atau disimpan.

3. Prosedur Mematikan Mesin (Shut Down)

Setelah pengujian selesai, matikan perangkat dengan urutan:

Mesin Uji Tarik → Printer → Komputer

Setelah itu, tutup mesin dengan penutup pelindung khusus.

Hal-Hal yang Perlu Diperhatikan

  1. Urutan menyalakan mesin harus diikuti dengan benar untuk menghindari gangguan komunikasi sistem.

  2. Lakukan pemanasan (warm-up) selama 5 menit sebelum pengujian.

  3. Jika mesin baru saja dimatikan dan ingin dinyalakan kembali, tunggu minimal 1 menit.

  4. Setelah mengganti fixture, atur kembali adjustable retaining ring (limit switch atas dan bawah).

  5. Saat menggunakan sensor gaya kecil, pastikan limit switch disesuaikan untuk menghindari kerusakan sensor. Jangan melebihi kapasitas beban maksimum sensor.

  6. Jangan mencabut atau memasang kabel listrik sembarangan saat mesin menyala.

  7. Selama pengujian berlangsung, operator tidak boleh meninggalkan mesin.

  8. Jangan menekan tombol lain selain tombol Stop atau Emergency Stop saat pengujian berlangsung.

  9. Setelah selesai, pastikan semua sumber daya listrik dimatikan.

  10. Komputer hanya digunakan untuk sistem pengujian. Jangan menginstal software lain agar sistem tetap stabil.

  11. Matikan komputer sesuai prosedur shutdown sistem secara normal.

  12. Jangan menggunakan media penyimpanan yang tidak dikenal pada komputer kontrol untuk menghindari virus.

Telp/WahtsApp : 0812 1248 2471
Email : alfin@testindo.com

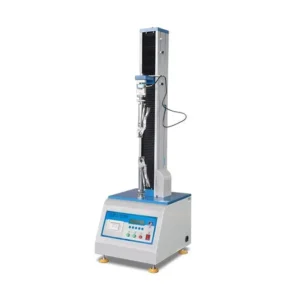

Single Coloumn Series HD-B602 Desktop Tensile Testing Machine

Model: HD-B602

Aplikasi

Mesin Uji Tarik Desktop secara profesional digunakan untuk pengujian berbagai material seperti film plastik, material komposit, bahan kemasan fleksibel, selang plastik, perekat, pita perekat, stiker, plester medis, perangkat medis, kertas release, film pelindung, tutup botol, foil logam, membran, kain non-woven, kertas, dan produk lainnya.

Mesin ini dapat digunakan untuk berbagai jenis pengujian kinerja, antara lain uji tarik, uji kupas (peeling), uji deformasi, uji sobek (tearing), uji daya rekat (adhesion), uji gaya tusuk (puncture force), uji gaya buka (opening force), uji gaya unwinding kecepatan rendah, uji gaya tarik lepas (pull-out force), serta pengujian mekanis lainnya.

Design standard:

ASTM,JIS,CE, ISO,EN,BS EN,SAE,FTM…etc.

Fitur

Sepuluh Prosedur Pengujian untuk Berbagai Kebutuhan

Mesin ini mengintegrasikan sepuluh prosedur pengujian profesional yang berdiri sendiri, seperti uji tarik, uji kupas (peeling), uji sobek (tearing), uji heat sealing, uji tarik tetap (fixed tensile), uji tekan bawah (compression), uji retensi tusuk (puncture retention), dan lainnya. Pengguna dapat memilih berbagai jenis pengujian sesuai kebutuhan.

Mendukung mode pengujian dua arah (bi-directional) serta pengaturan kecepatan uji secara bebas.

Dilengkapi dengan sistem perlindungan cerdas seperti batas gerak (limit protection), perlindungan beban berlebih (overload protection), dan fungsi kembali otomatis (automatic return) untuk memastikan pengoperasian yang aman.

Sistem Pengujian Unggul dengan Akurasi yang Ditingkatkan

Dilengkapi dengan sistem pengukuran gaya dari merek ternama dunia, memberikan akurasi pengukuran gaya lebih baik dari kelas 1, dengan tingkat pengulangan (repeatability) yang lebih baik dan fleksibilitas pengujian yang tinggi.

Menggunakan sistem penggerak servo dari merek internasional yang dipadukan dengan teknologi positioning multi-sumbu berbasis ball screw presisi, menghasilkan akurasi perpindahan lebih baik dari kelas 0,5, pengaturan kecepatan tanpa tahapan (stepless speed regulation), penggunaan yang mudah, serta operasi yang lebih halus dan stabil.

Desain Ringkas, Ringan, Aman, dan Mudah Digunakan

Data pengujian dapat dicetak secara real-time dengan parameter yang jelas dan lengkap.

Mendukung analisis perbandingan data uji secara kelompok serta dilengkapi fungsi konversi berbagai satuan.

Sistem dilengkapi dengan port USB dan port jaringan (network port) terintegrasi untuk memudahkan akses eksternal dan transmisi data.

Specifications:
Item Parameters
Load Capacity 5-200kg
Load cell brand China brand
Motor 90W OPG adjustable-speed motor
Drive 90W drive
Screw Screw
Control Way LED with built-in printer
Speed Adjustable speed 50-300mm/min
Max.Stroke 900mm (including clamps)
Load Resolution 1/250,000
Load Accuracy ≤0.5%
Unit Switching gf/kgf/N//kN/LBf/T
Dimension (L*W*H) 450*400*1360mm
Weight Approx. 45KG
Power 1∮ AC 220V



Telp/WahtsApp : 0812 1248 2471
Email : alfin@testindo.com

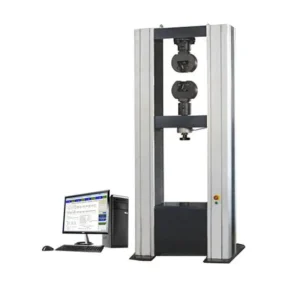

Double Coloumn Series HD-B612-S 10T Universal Test Machine

Model: HD-B612-S

Aplikasi

Mesin uji universal tipe ini memiliki kapasitas daya yang besar dengan gaya maksimum hingga 10 ton (opsi tersedia 2 ton dan 5 ton).

Mesin uji universal kapasitas 10 ton ini dirancang khusus untuk pengujian material seperti logam, baja, pipa plastik, dan material lainnya dengan menggunakan sensor serta fixture khusus.

Data pengujian akan ditampilkan pada komputer sehingga perubahan nilai gaya selama proses pengujian dapat dipantau secara real-time.

Standar Pengujian

Mendukung berbagai standar internasional, termasuk namun tidak terbatas pada:
ASTM, JIS, CE, ISO, EN, BS EN, SAE, FTM, dan standar lainnya.

Fitur

  • Sistem operasi deteksi otomatis cerdas TM 2101 (kompatibel dengan semua PC saat ini)

  • Teknologi tinggi dengan tingkat kebisingan rendah

  • Desain industri yang ergonomis dan mudah dipindahkan serta ditempatkan

  • Menggunakan komponen inti presisi dari merek ternama dunia

  • Dilengkapi sistem perlindungan keamanan

  • Panjang langkah pengujian efektif (dapat disesuaikan)

Spesifikasi:

Item Description
Frame capacity 10T
Load cell brand USA brand transcell load cell for high accuracy

10T (2T, 5T are optional)
Load accuracy 0.5% F.S
Control system PC with windows 7 system
Motor Panasonic servo motor w/AC variable speed drive system, high-precision mechanical ball screw rod
Force reading kgf, Ibf, N, KN, T etc
Vertical test space 1100mm including fixture
Horizontal test space ≤400mm
Test speed 0.1~300mm/min (adjustable)
Software TM 2101
Curves display Load- elongation, Elongation-time, Time-elongation, Stress-strain
Data display Max. force, speed, sample information, strength(Kpa, Mpa, N/mm, N/mm2) etc…
Safety features E-Stop

Over-load protection

Upper and lower limit switches

Load sensor with automatic retreat

Telp/WahtsApp : 0812 1248 2471
Email : alfin@testindo.com



Hydraulic Universal Series Temperature Servo Tensile Test Machine

Model: HD-B607-S

Berikut terjemahan dan penyesuaian ke dalam bahasa Indonesia yang lebih rapi dan profesional untuk katalog/website:

Deskripsi Produk

Mesin Uji Tarik Servo Suhu (Temperature Servo Tensile Test Machine) digunakan untuk pengujian kekuatan tarik suhu tinggi serta uji creep dan relaksasi creep pada spesimen berbentuk bulat, persegi panjang, pipa, dan produk lainnya sesuai standar:

  • GB/T 4338 – Metode uji tarik suhu tinggi material logam

  • HB 5195 – Metode uji tarik suhu tinggi logam

  • GB/T 2039 – Metode uji creep tarik dan patah creep

  • HB 5150 – Metode uji ketahanan tarik suhu tinggi logam

Struktur

Mesin uji tarik/universal suhu tinggi dan rendah -180°C hingga 1100°C menggunakan struktur silinder terbuka atau konstruksi monolitik, dengan sistem kontrol tiga tahap.

Komponen utama meliputi:

  • Tungku listrik pengujian

  • Pengontrol suhu

  • Batang suhu tinggi

  • Chuck/penjepit suhu tinggi

  • Dan komponen pendukung lainnya

Mesin ini dapat melakukan uji tarik suhu tinggi pada material logam maupun non-logam. Untuk pengujian suhu normal, tungku suhu tinggi dapat dipindahkan dengan mudah.

Fitur

1. Sistem Tungku Suhu Tinggi

  • Menggunakan struktur silinder untuk pemanasan

  • Distribusi kawat pemanas resistansi dirancang secara optimal untuk memastikan kestabilan gradien suhu

  • Mengadopsi sistem kontrol tiga tahap

  • Diameter kawat tungku standar: 1,5 mm

Untuk pengujian jangka panjang seperti uji creep:

  • Dapat menggunakan kawat pemanas diameter 5 mm

  • Tegangan rendah dan arus tinggi

  • Umur pakai tungku lebih lama

  • Dapat beroperasi kontinu hingga ±5000 jam

2. Sistem Pengukuran Suhu

  • Menggunakan termokopel tipe K

  • Stabil dan andal untuk penggunaan jangka panjang

  • Akurasi pengukuran memenuhi standar nasional

3. Isolasi Termal

  • Tungku dilengkapi sistem isolasi khusus

  • Suhu permukaan luar tetap rendah

  • Hemat energi dan aman digunakan

Sistem Pengukuran dan Kontrol Suhu

Sistem kontrol suhu pada mesin uji suhu tinggi dan rendah (-180°C hingga 1100°C) terdiri dari:

  • Komponen pengukuran suhu

  • Unit komputasi pusat (PLC)

  • Instrumen deteksi suhu (PID dengan fungsi AT/Auto Tuning)

  • HIM (Human Interface Module)

Fitur sistem:

  • Monitoring suhu secara real-time

  • Tampilan grafik kurva suhu

  • Perekaman dan pemanggilan kembali data kurva

  • Pengaturan dan deteksi data abnormal

  • Modul pengiriman pesan singkat (SMS) untuk notifikasi alarm ke ponsel yang telah ditentukan

Koneksi dengan Mesin Uji

Unit tungku suhu tinggi terhubung ke mesin uji melalui lengan putar yang dipasang pada kolom troli bergerak.

  • Lengan lipat dapat disesuaikan tinggi dan posisi horizontalnya

  • Dapat dikunci setelah diposisikan

  • Untuk pengujian suhu normal, tungku dapat dilepas dengan mudah

Sistem Penjepitan Spesimen

  • Spesimen dijepit menggunakan jig suhu tinggi

  • Dilengkapi batang penghubung berpendingin air di kedua ujung

  • Sistem pendingin hanya terdapat pada bagian penghubung sensor

  • Jig wedge mesin uji dapat langsung terhubung dengan batang penghubung

  • Dapat juga langsung dikoneksikan dengan aksesori penghubung dan balok bergerak mesin uji

Parameter Teknis Utama

Items Specification
Capacity (optional) 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000kg
Unit (Switchable) G, KG, N, KN, LB
Load Resolution 1/100,000
Load Accuracy < ± 0.5%
Stroke (exclude the grips) 400   500   600 mm (can be adjusted  higher by requirements)
Test speed 0.1~500 mm/min  Selectable
Effective Width 400 mm
Operation Mode Controlled by PC
Weight (exclude the grips) 130 Kg
Display PC  (can be programmed any of the customer’s data )
Motor AC Servo Motor
Dimension(L×W×H)-Main Unit 1200×600×1500cm
Dimension of the testing space 400×400×700mm
Testing width 40cm ( can be widened by requirements)
Power 1#, 220V, 10A
Rotation method high precision ball screw rod
Fixture can be customized stretching and compressing fixture

Temperature control chamber:

Items Specification
Temperature range -40°C ~150°C
Control method P.I.D Automatic calculation
Humidity range 20%~98%
Tem & Hum accuracy ±0.5°C, ±2.5% RH
Temp& Humid regularity ±2°C, ±3% RH
Compressor France Tecumseh
Cooling Speed 1 °C/ min
Counter LED,0~9999.99
Inner material SUS 304 Stainless steel
Inner Chamber size (L×W×H)40×40×70cm (can custom)

Fitur Produk

Sistem Motor

  • Menggunakan servo motor Panasonic

  • Dilengkapi servo driver

  • Menggunakan ball screw presisi tinggi (Taiwan) untuk akurasi dan stabilitas pengujian

Sistem Kontrol

  • Kontrol berbasis komputer dengan software TM2101

  • Kembali ke posisi awal secara otomatis setelah pengujian selesai

  • Penyimpanan data dapat dilakukan secara otomatis maupun manual

Transmisi Data

  • Menggunakan antarmuka komunikasi RS232

Resolusi Perpindahan

  • Resolusi tinggi hingga 0,001 mm

Sistem Grafik dan Analisis Data

  • Optimasi skala grafik secara otomatis untuk tampilan pengukuran terbaik

  • Mendukung peralihan grafik dinamis selama pengujian

  • Menampilkan berbagai kurva pengujian, seperti:

    • Gaya – Perpanjangan (Force – Elongation)

    • Gaya – Waktu (Force – Time)

    • Perpanjangan – Waktu (Elongation – Time)

    • Tegangan – Regangan (Stress – Strain)

Penyimpanan dan Hasil Pengujian

  • Hasil pengujian disimpan otomatis setelah tes selesai

  • Mendukung pengarsipan manual

  • Dapat menampilkan:

    • Gaya maksimum

    • Kekuatan luluh (Yield Strength)

    • Kekuatan tekan

    • Kekuatan tarik

    • Nilai perpanjangan

    • Nilai maksimum, minimum, dan rata-rata pada interval pengelupasan (peel test)

Pengaturan Parameter Material

Pengguna dapat mengatur parameter material seperti:

  • Panjang

  • Lebar

  • Ketebalan

  • Radius

  • Luas penampang

  • Dan parameter lainnya

Dukungan Bahasa

  • Bahasa Mandarin Sederhana

  • Mandarin Tradisional

  • Bahasa Inggris

  • Dapat diganti sewaktu-waktu sesuai kebutuhan

Telp/WahtsApp : 0812 1248 2471
Email : alfin@testindo.com



Fixtures with Sample Long nose clamp is fixtures for general tensile test

Model: HD-B807

Spesifikasi

Long nose clamp adalah perlengkapan (fixture) untuk pengujian tarik umum.

Long Nose Clamp

Deskripsi Produk

Long nose clamp adalah perlengkapan (fixture) untuk pengujian tarik umum.

Telp/WahtsApp : 0812 1248 2471
Email : alfin@testindo.com

Leave a Reply

Your email address will not be published. Required fields are marked *
