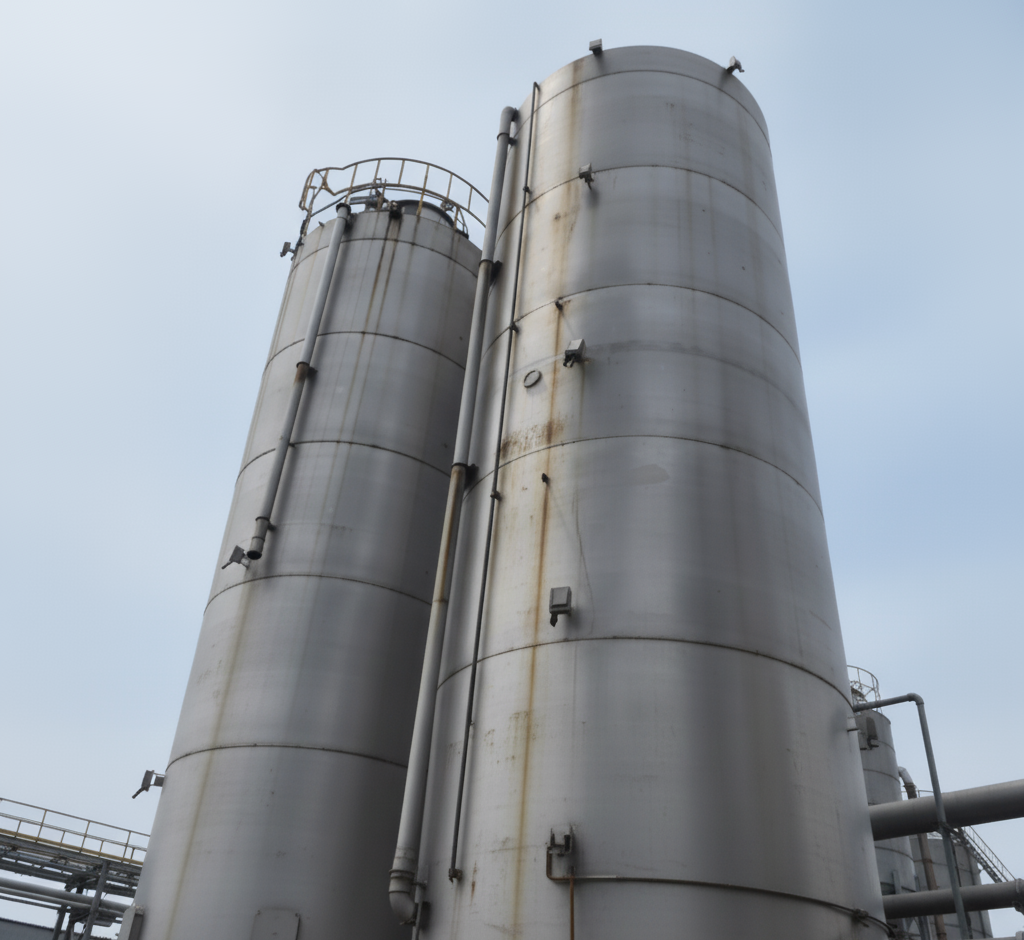

Sebuah produsen mikro-saluran kabel jaringan di Korea Selatan menghadapi tantangan dalam memantau level material pelet polipropilena di dalam silo mereka. Sebelumnya, perusahaan ini mengandalkan sakelar level dayung putar (rotary paddle level switches) yang hanya mampu memberikan deteksi level tinggi dan rendah secara sederhana. Keterbatasan ini menyebabkan manajemen level material menjadi tidak efisien dan tidak praktis karena kurangnya pemantauan secara real-time.
Tantangan: Keterbatasan Sensor Konvensional
Untuk mengatasi masalah efisiensi, perusahaan memerlukan sensor yang mampu mengukur level material secara akurat dan berkelanjutan. Namun, beberapa teknologi sensor konvensional terbukti tidak cocok untuk aplikasi ini.
- Sensor Ultrasonik: Memiliki lebar sorot (beam width) yang luas sehingga sering menghasilkan kesalahan pengukuran di dalam silo.
- Sensor Radar: Kinerjanya terhambat oleh pantulan sinyal yang lemah. Hal ini disebabkan oleh konstanta dielektrik yang rendah dari material pelet polipropilena.
Dalam kondisi yang menantang ini, Sensor Jarak Laser Dimetix muncul sebagai satu-satunya solusi yang andal.
Solusi dan Implementasi
Pada Juni 2022, tiga unit sensor Dimetix model DAE-10-050 dipasang di silo untuk memastikan pengukuran yang presisi. Sensor-sensor ini dikonfigurasi dengan beberapa penyesuaian khusus untuk mengatasi tantangan lingkungan:
- Jangkauan dan Filter: Dikonfigurasi dengan jangkauan pengukuran 9 meter, dan parameter filternya dioptimalkan untuk menstabilkan fluktuasi pembacaan level material di dalam silo.
- Pemanas Opsional: Dilengkapi dengan pemanas opsional yang memungkinkan sensor beroperasi di lingkungan luar ruangan dengan suhu ekstrem hingga .
- Sistem Pembersih Lensa Otomatis: Selama proses pengisian material, debu dalam jumlah signifikan dapat menempel pada lensa laser dan mengganggu kinerja. Untuk mengatasi ini, sebuah jaket pembersih udara (air purging jacket) dirancang untuk membersihkan lensa secara otomatis dengan mengaktifkan hembusan udara selama 5 detik setiap 90 detik. Sistem ini memastikan akurasi sensor yang konsisten dan operasi bebas perawatan.
- Integrasi Sistem: Paket solusi ini mencakup panel kontrol lokal yang menampilkan data level material secara real-time melalui indikator antarmuka 4…20mA. Hal ini memungkinkan integrasi yang mulus dengan sistem pabrik dan meningkatkan efisiensi operasional secara keseluruhan.
Keuntungan Utama bagi Pelanggan
Dengan mengadopsi Sensor Jarak Laser Dimetix, produsen berhasil meningkatkan manajemen level material mereka, mencapai akurasi dan efisiensi yang lebih tinggi. Keuntungan utamanya meliputi:
- Pengukuran Permukaan Serbaguna: Mampu melakukan pengukuran presisi pada berbagai jenis permukaan, terlepas dari warnanya.
- Rentang Suhu Operasional Luas: Operasi yang andal dalam kondisi ekstrem, dari hingga .
- Pemantauan Real-Time: Pelacakan level secara berkelanjutan yang ditampilkan pada panel lokal melalui antarmuka 4…20mA.
- Operasi Bebas Perawatan: Sistem pembersih udara otomatis memastikan lensa tetap bersih dan menjamin keandalan jangka panjang.
Gambaran Umum Sensor Dimetix
Sensor Dimetix menawarkan solusi untuk berbagai aplikasi yang menuntut presisi tinggi. Semua perangkat sensor Dimetix sudah dilengkapi dengan berbagai fitur standar, seperti antarmuka SSI, RS-422/485, RS-232, dan 2 output digital. Selain itu, tersedia juga opsi antarmuka Industrial Ethernet seperti PROFINET, EtherNET/IP, dan EtherCAT. Seluruh perangkat memiliki perlindungan IP65 dan bobot kurang dari 500 gram.
Sensor tipe DPE, DEN, dan DEH mampu memberikan akurasi pengukuran hingga 1 milimeter pada jarak mencapai 500 meter, bahkan dalam kondisi paling ekstrem. Sementara itu, sensor tipe DAE, DAN, dan DBN cocok digunakan untuk proyek dengan kebutuhan jarak di bawah 500 meter atau yang lebih sensitif terhadap biaya.
Spesifikasi Teknis
Berikut adalah tabel spesifikasi untuk beberapa model sensor Dimetix:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
