Aplica Advanced Solutions GmbH, yang berbasis di Wina, Austria, merupakan perusahaan spesialis pemantauan infrastruktur. Mereka mendukung klien di seluruh dunia dalam menjaga keamanan jembatan, mulai dari tahap konstruksi, rekonstruksi, hingga pemeliharaan berkelanjutan.

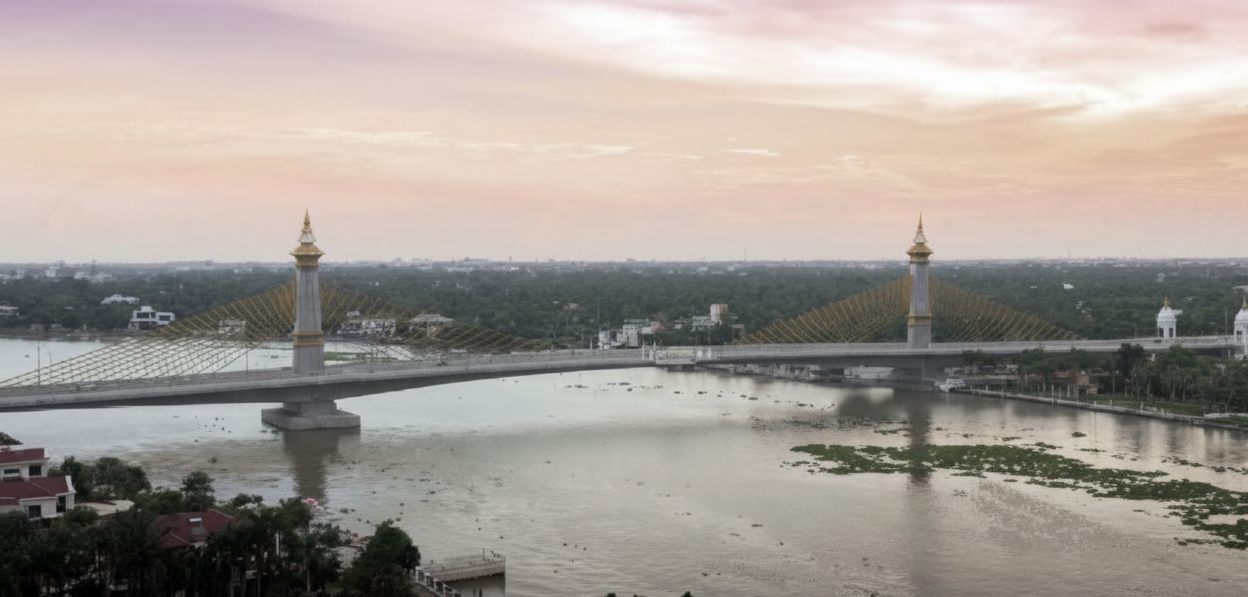

Selama beberapa tahun terakhir, Aplica telah berhasil memanfaatkan Dimetix Laser Distance Sensors pada berbagai proyek. Salah satu implementasi penting dilakukan di Thailand, yakni pada sebuah jembatan besar yang membentang di atas Sungai Chao Phraya.
Tantangan pada Proyek Jembatan di Thailand
Jembatan yang dipantau memiliki bentang 200 meter antara pylon (menara penopang). Pada rentang sejauh itu, pemantauan beban statis dan pergeseran struktural menjadi sangat krusial.
Perubahan sekecil apa pun akibat beban kendaraan, suhu, atau kondisi lingkungan dapat menimbulkan potensi risiko keselamatan jika tidak terdeteksi lebih awal. Karena itu, diperlukan sistem pengukuran presisi tinggi, stabil, dan mampu bekerja dalam jarak panjang.
Penerapan Sensor Dimetix
Dalam aplikasi ini, sebuah sensor laser Dimetix dipasang pada bagian atas pylon jembatan.
-
Sensor diarahkan ke titik tengah jembatan, di mana ditempelkan foil reflektif.
-
Sensor mengukur jarak lebih dari 100 meter dengan akurasi ±1 mm tanpa hambatan.
-
Data hasil pengukuran digunakan untuk mendeteksi perubahan sekecil apa pun pada struktur jembatan akibat beban lalu lintas maupun faktor lingkungan.
Dengan pengukuran presisi tinggi, perubahan minimal dapat segera terdeteksi. Hal ini memungkinkan pihak berwenang untuk mengambil langkah pencegahan sejak dini demi menjamin keamanan dan stabilitas jembatan.
Keuntungan bagi Pengguna
Penerapan Dimetix Laser Distance Sensors pada proyek pemantauan jembatan di Thailand memberikan manfaat berikut:
-
Instalasi Mudah – berkat sinar laser yang terlihat jelas.
-
Akurasi Tinggi – hingga ±1 mm.
-
Repeatability Andal – hingga ±0,3 mm.
-
Operasi Bebas Perawatan – cocok untuk pemantauan jangka panjang.
-
Integrasi Fleksibel – mendukung berbagai antarmuka komunikasi.
-
Stabil terhadap Fluktuasi Suhu – tidak terjadi drift pada hasil pengukuran.
-
Titik Laser Kecil – hanya 55 × 30 mm pada jarak 100 m.
-
Rentang Suhu Operasi Luas – dari -40°C hingga +60°C.
Keunggulan Sensor Dimetix
Seluruh sensor Dimetix hadir dengan fitur standar:
-
Antarmuka komunikasi: SSI, RS-422/485, RS-232, dan 2 output digital.
-
Opsi tambahan: PROFINET, EtherNET/IP, EtherCAT.
-
Perlindungan IP65, bobot ringan (<500 g).
-
Akurasi hingga ±1 mm pada jarak 500 m, bahkan pada kondisi ekstrem.
Untuk aplikasi presisi jarak jauh, seri DPE, DEN, dan DEH direkomendasikan.
Sedangkan seri DAE, DAN, dan DBN sesuai untuk aplikasi jarak menengah atau proyek dengan kebutuhan biaya lebih hemat.
Spesifikasi Teknis Sensor Dimetix
Berikut model sensor yang digunakan pada aplikasi pemantauan jembatan di Thailand:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
Kesimpulan
Pemantauan jembatan di Thailand dengan Dimetix Laser Distance Sensors membuktikan bahwa teknologi laser dapat memberikan akurasi tinggi dan keandalan jangka panjang bahkan pada bentang jembatan yang besar.
Dengan deteksi perubahan struktural secara dini, langkah pencegahan dapat segera diambil, sehingga keamanan dan integritas jembatan tetap terjaga meski menghadapi beban lalu lintas berat dan kondisi lingkungan yang beragam.
Dimetix terbukti sebagai solusi ideal untuk pemantauan infrastruktur skala besar di sektor geodesi dan konstruksi.
