Aplica Advanced Solutions GmbH, perusahaan berbasis di Wina, Austria, memiliki spesialisasi dalam bidang pemantauan infrastruktur. Mereka mendukung klien secara global dalam menjaga keamanan jembatan, baik pada tahap konstruksi, rekonstruksi, maupun pemeliharaan rutin.

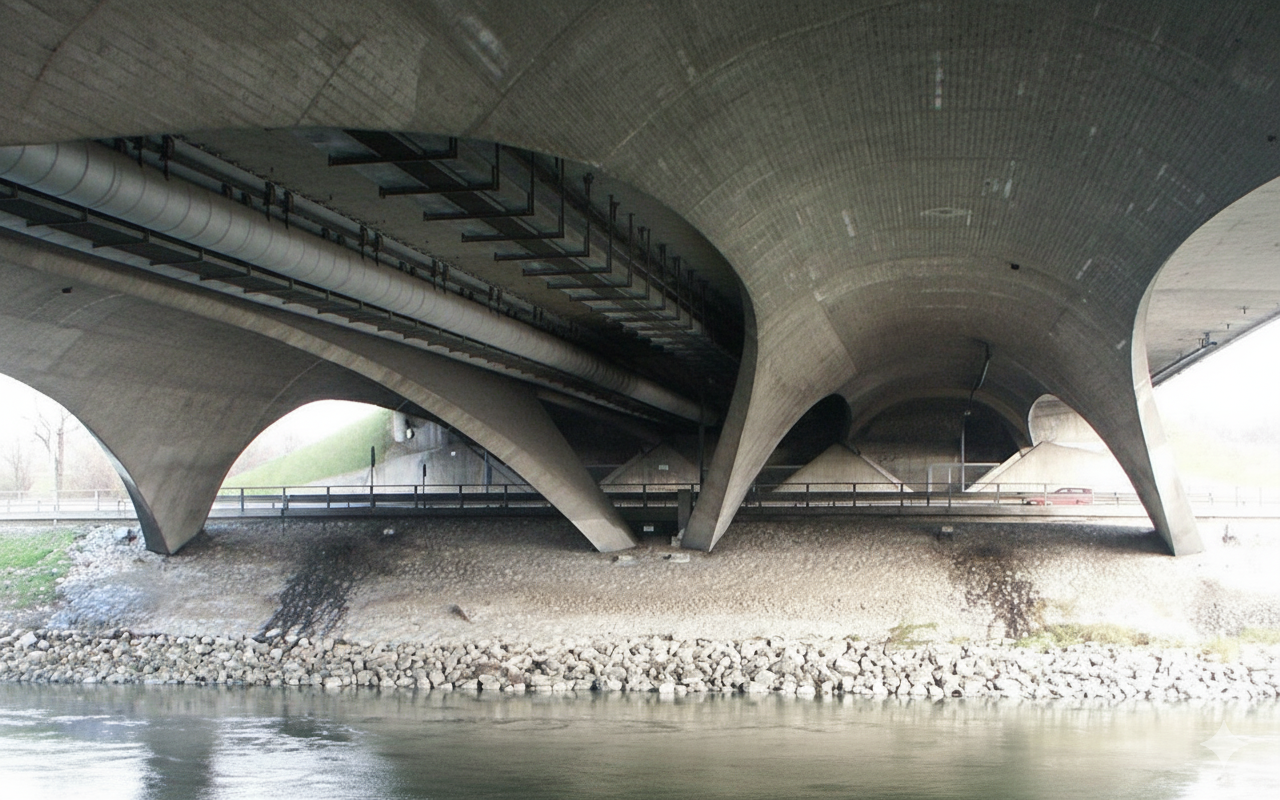

Selama beberapa tahun terakhir, Aplica telah berhasil menggunakan Dimetix Laser Distance Sensors dalam berbagai proyeknya. Salah satu proyek penting adalah pemantauan jalan raya A23 (Southeast Tangent Highway) di Wina, yang dibangun pada tahun 1970 dan setiap harinya menanggung beban lalu lintas lebih dari 180.000 kendaraan.
Tantangan pada Proyek Jembatan A23
Sebagai bagian dari rekonstruksi, dua jembatan lama di jalur ini harus dibongkar dan dibangun kembali.
Namun, terdapat kekhawatiran besar:
-
Dukungan jembatan bisa saja bergeser selama proses rekonstruksi.
-
Potensi keruntuhan sebagian akibat beban lalu lintas harian yang tinggi.
Karena itu, diperlukan sistem pemantauan yang dapat bekerja real-time dan memberikan informasi presisi mengenai stabilitas struktur.
Penerapan Sensor Dimetix
Untuk menjawab tantangan tersebut, dipasanglah Dimetix Laser Distance Sensors pada area kritis jembatan.
-
Sensor ditempatkan secara strategis untuk memantau pergeseran atau perubahan struktural.
-
Selama pembongkaran lapisan jalan dan pembangunan ulang, sensor memberikan data jarak yang sangat akurat.
-
Dengan pengukuran presisi, potensi pergeseran dapat terdeteksi lebih dini, sehingga langkah pengamanan dapat segera dilakukan.
Hasilnya, jembatan tetap stabil selama rekonstruksi, bahkan di bawah beban lalu lintas harian.
Keuntungan bagi Pengguna
Penggunaan sensor Dimetix memberikan berbagai manfaat nyata:
-
Instalasi Mudah – berkat sinar laser yang terlihat jelas.
-
Akurasi Tinggi – hingga ±1 mm.
-
Repeatability Andal – hingga ±0,3 mm.
-
Operasi Bebas Perawatan – cocok untuk pemantauan jangka panjang.
-
Tidak Terpengaruh Fluktuasi Suhu – pengukuran tetap stabil.
-
Titik Laser Kecil – hanya 55 × 30 mm pada jarak 100 m.
-
Rentang Suhu Operasi Luas – dari -40°C hingga +60°C.
-
Integrasi Fleksibel – tersedia berbagai antarmuka komunikasi.
Keunggulan Sensor Dimetix
Setiap sensor Dimetix memiliki fitur standar:
-
Antarmuka komunikasi: SSI, RS-422/485, RS-232, 2 output digital.
-
Opsi tambahan: PROFINET, EtherNET/IP, EtherCAT.
-
Perlindungan IP65, bobot ringan (<500 g).
-
Akurasi hingga ±1 mm pada jarak 500 m, bahkan di kondisi ekstrem.
Seri DPE, DEN, dan DEH ideal untuk aplikasi jarak jauh berpresisi tinggi.
Sedangkan seri DAE, DAN, dan DBN lebih sesuai untuk proyek jarak menengah atau aplikasi sensitif biaya.
Spesifikasi Teknis Sensor Dimetix
Berikut model sensor Dimetix yang digunakan dalam proyek pemantauan jembatan:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
Kesimpulan
Pemantauan jembatan jalan raya A23 di Wina membuktikan pentingnya penggunaan Dimetix Laser Distance Sensors dalam proyek konstruksi dan rekonstruksi infrastruktur vital.
Dengan akurasi milimeter, instalasi cepat, serta keandalan di bawah kondisi ekstrem, sensor ini terbukti mampu menjaga stabilitas dan keamanan jembatan meskipun menghadapi beban lalu lintas harian yang sangat tinggi.
Dimetix menjadi solusi ideal untuk pemantauan infrastruktur jangka panjang di sektor geodesi dan konstruksi.
