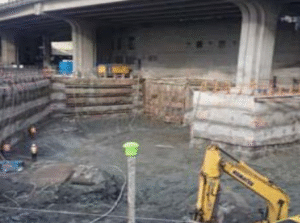

Sebuah perusahaan teknik sipil mendapatkan permintaan unik untuk mengembangkan sistem baru untuk pemantauan kesehatan struktur (structural health monitoring). Tantangannya adalah proyek pembangunan menara baru di sebuah kompleks olahraga yang sibuk, yang lokasinya hanya beberapa meter dari tiga pilar jembatan yang sudah ada.
Pihak pengembang perlu memastikan tidak ada pergeseran pada struktur jembatan yang ada selama periode penggalian dan konstruksi. Selain itu, pemilik jembatan juga ingin memastikan bahwa sistem pengukuran berpresisi tinggi sudah terpasang sebelum proses penggalian dimulai untuk mendeteksi anomali apa pun selama periode tersebut.
Solusi Pemantauan Tiga Sumbu
Untuk menjawab kebutuhan ini, sebuah sistem baru dikembangkan untuk mengukur perpindahan sub-milimeter dalam tiga sumbu. Solusi ini mengkombinasikan tiga sensor laser Dimetix yang dilengkapi pemanas dengan sebuah detektor target posisi laser dua dimensi khusus yang berpresisi tinggi.
Sensor laser dengan rating IP65 dilengkapi dengan unit pemanas untuk menahan variasi suhu dan kondisi eksternal yang keras. Sensor-sensor Dimetix bertugas mengukur perpindahan transversal dari pilar jembatan ke arah arena olahraga, sementara detektor khusus mengukur perpindahan transversal dan vertikal.
Implementasi dan Hasil
Sistem ini mulai dioperasikan pada bulan Juli 2014 dan sejak saat itu terus mengumpulkan data pembacaan 24 jam sehari, tujuh hari seminggu. Berkat pengumpulan data dan pemantauan yang cermat, kompleks olahraga dapat terus beroperasi penuh selama periode penggalian dan konstruksi. Selain itu, bangunan dan infrastruktur di sekitarnya juga terlindungi dari kerusakan di area konstruksi yang padat tersebut.
Keuntungan bagi Pelanggan
- Instalasi dan Konfigurasi Mudah: Pemasangan dipermudah berkat sinar laser yang terlihat dan proses konfigurasi yang simpel menggunakan perangkat lunak gratis.
- Operasi Andal di Segala Cuaca: Sensor dapat beroperasi dalam rentang suhu yang sangat luas, dari -40°C hingga +60°C.
- Jangkauan Pengukuran Luas: Mampu mengukur jarak hingga 100 meter pada permukaan alami dan hingga 500 meter pada target berupa foil reflektif.
- Akurasi dan Presisi Tinggi: Memberikan akurasi pengukuran hingga ± 1mm dengan tingkat repetabilitas (kemampuan mengulang hasil yang sama) mencapai ±0.3 mm.
- Bebas Perawatan: Operasi sensor tidak memerlukan perawatan rutin.
Gambaran Umum Sensor Dimetix
Sensor Dimetix merupakan solusi untuk berbagai aplikasi yang menuntut presisi tinggi. Berkat portofolio produk yang terstruktur, proses evaluasi untuk menemukan sensor yang cocok menjadi sederhana dan tidak rumit. Sensor Dimetix menawarkan berbagai fitur standar, termasuk antarmuka seperti SSI, RS-422/485, RS-232, dan 2 output digital. Tersedia pula opsi antarmuka Industrial Ethernet seperti PROFINET, EtherNET/IP, dan EtherCAT. Selain itu, semua perangkat memiliki perlindungan level IP65 dan bobot kurang dari 500 gram.
Yang paling menonjol adalah kemampuan pengukuran akurat hingga 1 milimeter pada jarak mencapai 500 meter, bahkan dalam kondisi paling ekstrem. Kemampuan ini tersedia pada sensor tipe DPE, DEN, dan DEH. Untuk proyek yang tidak memerlukan jangkauan lebih dari 500 meter atau yang lebih sensitif terhadap biaya, sensor tipe DAE, DAN, dan DBN dapat menjadi pilihan yang menarik.
Spesifikasi Teknis
Berikut adalah tabel spesifikasi untuk beberapa model sensor Dimetix:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
