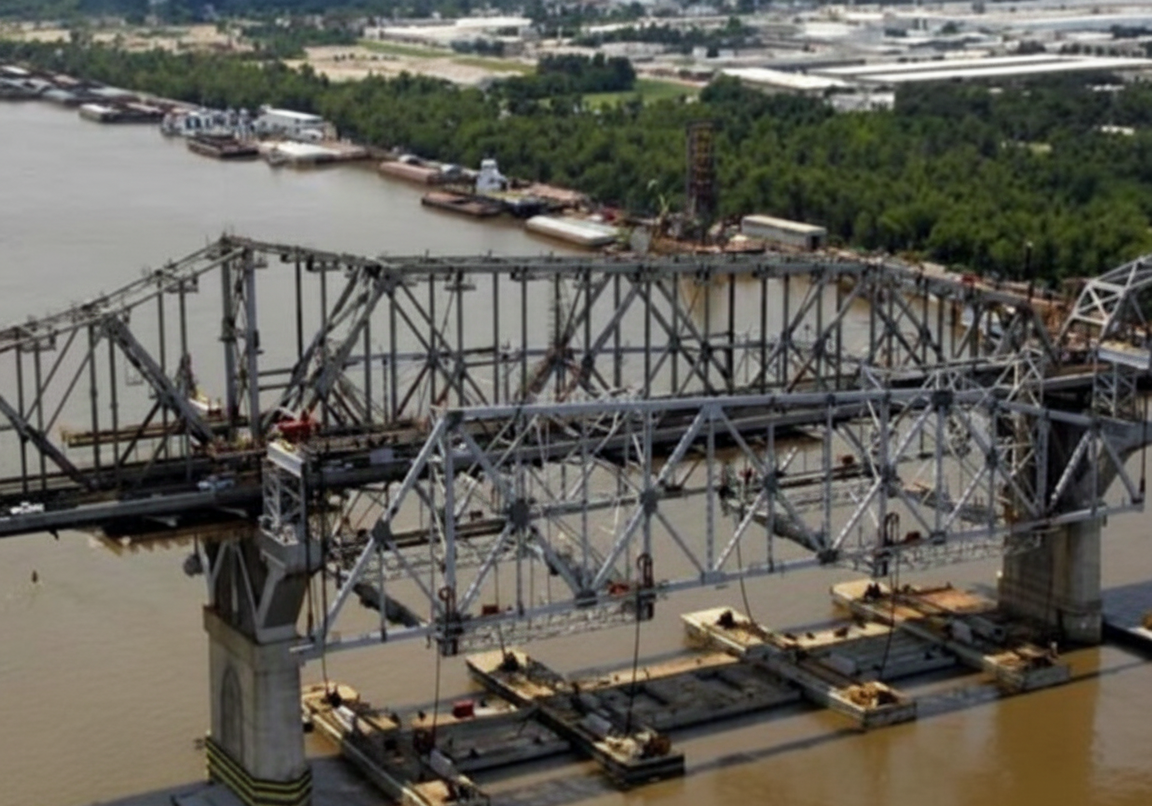

Dalam proyek pelebaran jembatan bersejarah Huey P. Long Bridge di New Orleans, dua bagian rangka baja (truss) sepanjang 528 kaki dengan bobot 2.700 ton dibangun di daratan, diangkut menggunakan tongkang, lalu diangkat setinggi 130 kaki untuk dipasang pada posisi akhir.
Proses ini membutuhkan sistem pemantauan real-time untuk memastikan rangka tidak mengalami distorsi berlebihan, overstress, atau buckling selama transportasi, pengangkatan, dan pemasangan. Solusi ini diwujudkan melalui kolaborasi antara HNTB Corporation, Applied Geo-Mechanics, Inc., dan Laser-View Technologies dengan memanfaatkan Dimetix Laser Distance Sensors.
Penerapan Sensor Dimetix pada Jembatan

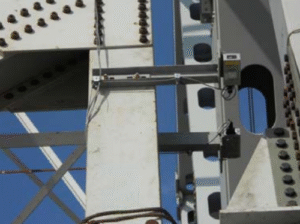

Dalam proyek ini digunakan 10 sensor laser Dimetix (lima pada tiap rangka baja) untuk mengukur distorsi truss di luar bidang (out-of-plane).
-
Semua sensor terhubung dengan data logger, yang kemudian mengirimkan data ke laptop komputer dengan panel tampilan ganda di bawah dek jembatan.
-
Data diperbarui setiap lima detik secara berkelanjutan.
-
Informasi real-time berupa grafik tilt dan defleksi truss digunakan insinyur untuk mengontrol proses pengangkatan.
Sistem ini memungkinkan penyesuaian langsung (on the fly) terhadap posisi truss tanpa menghentikan proses pengangkatan. Menurut John Brestin, Wakil Presiden dan Direktur Grup Jembatan HNTB, sistem ini juga memungkinkan pemantauan saat rangka baja digeser lateral ke posisi bantalan — fase yang sama pentingnya dengan proses pengangkatan itu sendiri.
Keuntungan bagi Pengguna
Penggunaan Dimetix Laser Distance Sensors dalam pemantauan struktural jembatan memberikan keuntungan nyata:
-
Instalasi Mudah – berkat sinar laser yang terlihat jelas.
-
Rentang Suhu Operasi Luas – bekerja pada -40°C hingga +60°C.
-
Jangkauan Ukur Panjang – hingga 500 m dengan foil reflektif.
-
Akurasi Tinggi – presisi hingga ±1 mm.
-
Bebas Perawatan – ideal untuk pemantauan jangka panjang.
Keunggulan Sensor Dimetix
Seluruh sensor Dimetix dilengkapi fitur standar:
-
Antarmuka: SSI, RS-422/485, RS-232, 2 output digital.
-
Opsi tambahan: PROFINET, EtherNET/IP, EtherCAT.
-
Perlindungan IP65 dengan bobot ringan (<500 g).
-
Akurasi ±1 mm hingga 500 m, bahkan dalam kondisi ekstrem.
Seri DPE, DEN, dan DEH unggul untuk kebutuhan presisi tinggi jarak jauh.
Sedangkan seri DAE, DAN, dan DBN cocok untuk aplikasi jarak menengah atau proyek sensitif biaya.
Spesifikasi Teknis Sensor Dimetix
Berikut pilihan model sensor Dimetix yang digunakan dalam pemantauan struktural jembatan:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
Kesimpulan
Pemantauan struktural pada proyek pelebaran jembatan Huey P. Long menunjukkan pentingnya sistem pengukuran real-time berbasis laser untuk menjaga keamanan dan presisi. Dengan Dimetix Laser Distance Sensors, insinyur dapat mengawasi distorsi truss secara langsung, melakukan penyesuaian saat operasi, serta memastikan pengangkatan dan pemasangan berjalan aman tanpa mengorbankan efisiensi.
Keunggulan berupa akurasi milimeter, integrasi mudah, dan ketahanan ekstrem menjadikan Dimetix solusi ideal untuk proyek geodesi dan konstruksi berskala besar.
