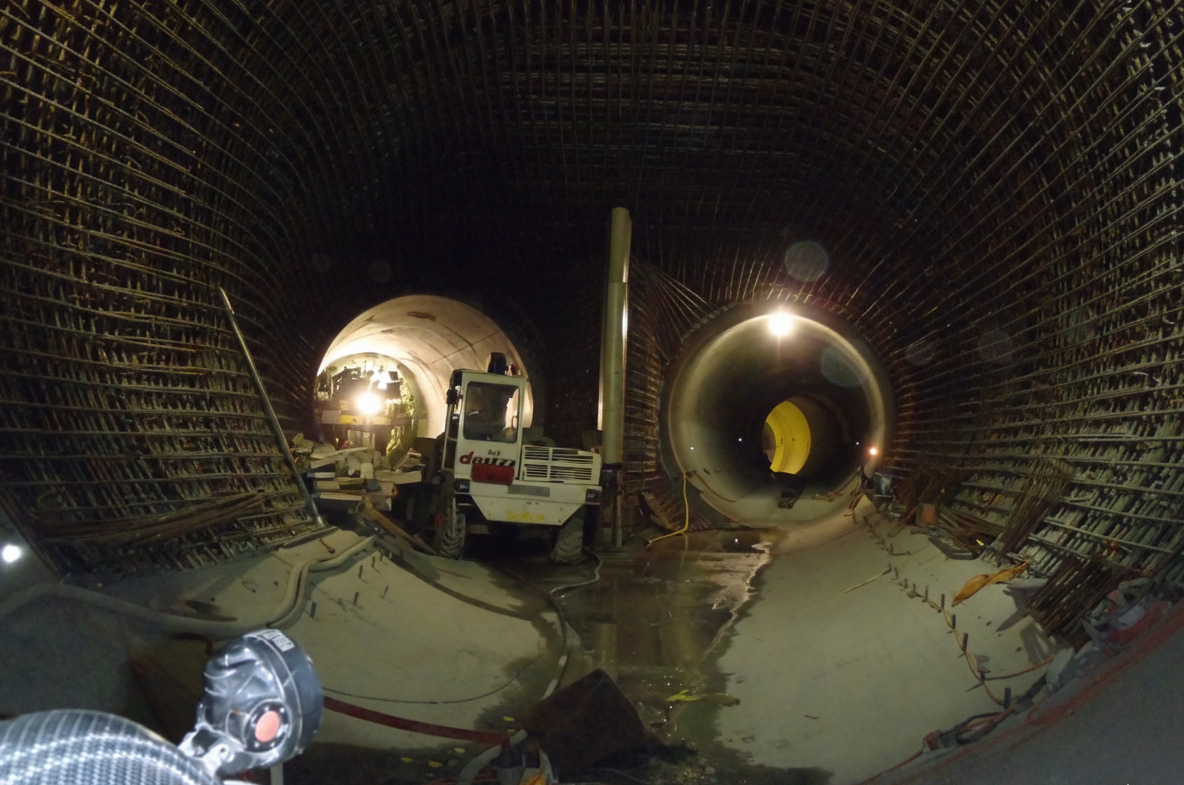

Dimetix Laser Distance Sensors merupakan solusi ideal untuk memantau terowongan tekanan, seperti yang diterapkan pada proyek terowongan tekanan air hulu (OWDST) oleh perusahaan Swiss, Sol experts. Proyek ini menggunakan sensor tersebut untuk secara otomatis memantau injeksi guna bias pasif dan menghentikan injeksi jika batas tertentu terlampaui.
Penggunaan Sensor dalam Konstruksi
Dalam proyek ini, tiga bagian terowongan dengan lima panjang sampel dipantau secara otomatis. Jika batas terlampaui, lampu alarm akan menyala untuk menghentikan injeksi. Profil sensor dipasang dengan jarak sekitar 20 meter. Sensor laser Dimetix ideal untuk lingkungan yang keras karena ketahanan dan presisi pengukurannya.
Bias Pasif pada Pipa Baja
Pipa baja dibuat dengan cangkang dalam beton non-tulangan setebal 0,5 meter. Untuk mengatasi tegangan tarik yang sesuai pada lapisan beton, diperlukan
bias pasif pada cangkang beton. Hal ini dilakukan dengan memberikan tekanan injeksi pada celah berbentuk cincin antara lapisan beton semprot dan cangkang beton. Sebelum itu, injeksi dilakukan pada pegunungan di sekitarnya melalui lubang dan packer tunggal untuk mengeras dan menyegel konsolidasi.
Keunggulan Dimetix Laser Distance Sensors
Berikut adalah beberapa keuntungan yang didapatkan pelanggan dari penggunaan sensor ini:
- Pemasangan mudah karena sinar laser yang terlihat.
- Dapat beroperasi pada rentang suhu yang luas, yaitu -40 hingga +60°C.
- Jangkauan pengukuran hingga 100 meter pada permukaan alami dan 500 meter pada foil reflektif.
- Memiliki akurasi ±1 mm dan kemampuan pengulangan (repeatability) ±3 mm.
- Pengoperasiannya bebas perawatan.
Solusi untuk Aplikasi Berpresisi Tinggi
Sensor Dimetix juga merupakan solusi yang tepat untuk aplikasi yang membutuhkan presisi tinggi. Sensor ini memiliki beragam fitur standar, termasuk antarmuka seperti SSI, RS-422/485, RS-232, dan dua output digital. Opsi tambahan seperti antarmuka Industrial Ethernet (PROFINET, EtherNET/IP, dan EtherCAT) juga tersedia. Semua perangkat memiliki perlindungan
IP65 dan beratnya kurang dari 500 gram.
Salah satu fitur yang paling menonjol adalah kemampuannya mengukur dengan akurasi
1 milimeter pada jarak hingga 500 meter, bahkan dalam kondisi ekstrem. Ini dimungkinkan dengan sensor tipe
DPE, DEN, dan DEH. Selain itu, sensor tipe
DAE, DAN, dan DBN juga cocok untuk proyek yang tidak memerlukan jangkauan lebih dari 500 meter atau yang sensitif terhadap biaya.
Spesifikasi Teknis Sensor Dimetix
Berikut beberapa model sensor Dimetix yang umum digunakan pada aplikasi industri konstruksi:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
