Pemindahan struktur besar seperti gedung atau jembatan merupakan pekerjaan yang membutuhkan tingkat presisi sangat tinggi. Dalam banyak kasus, proses ini dilakukan dengan menggunakan silinder hidrolik yang relatif lebih hemat biaya dibandingkan metode lain.
Namun, agar struktur dapat dipindahkan ke posisi baru dengan aman dan sesuai toleransi yang ketat, diperlukan sistem pengukuran dan pengendalian yang terus-menerus. Di sinilah PolyDist, sistem buatan Dimetix AG, berperan penting dengan memanfaatkan Dimetix Laser Distance Sensors.
Penerapan Sensor Dimetix dalam Pemindahan Struktur

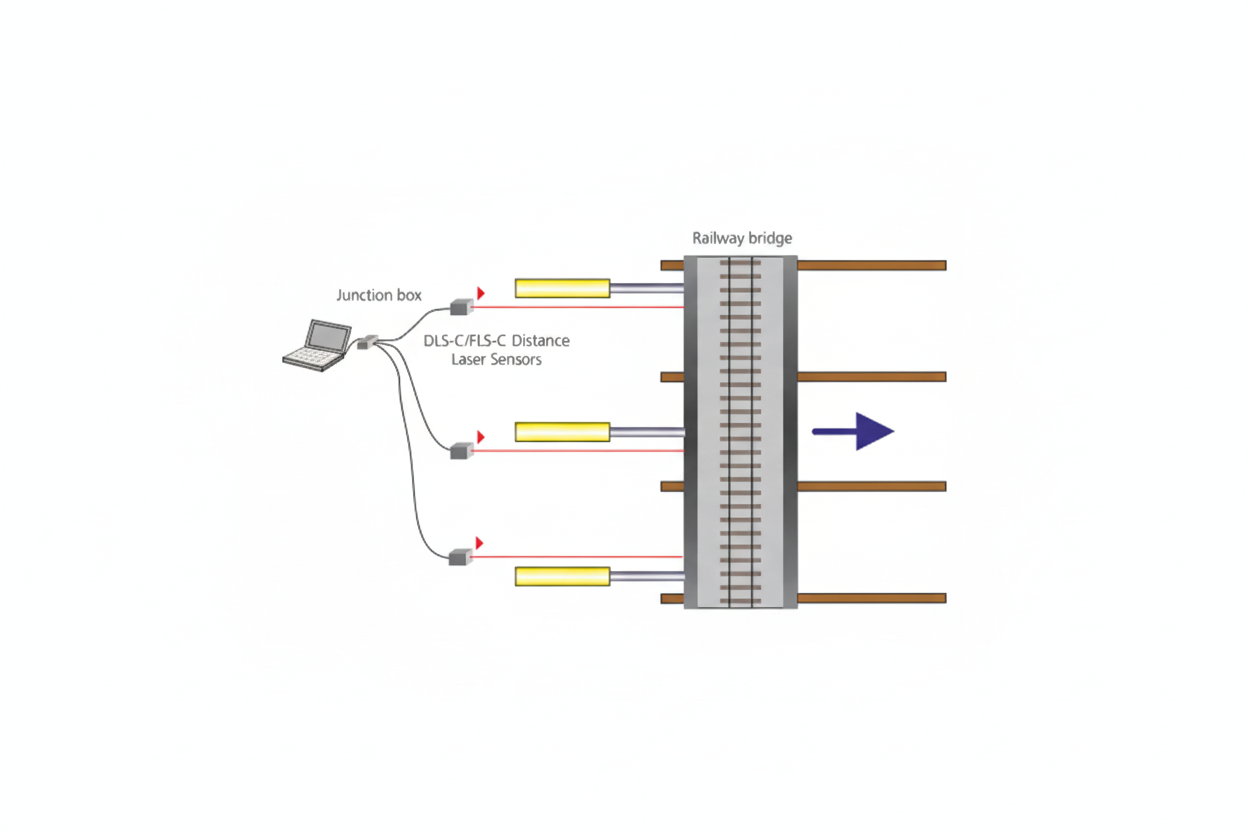

Dalam proses pemindahan jembatan atau bangunan besar, penting untuk memastikan bahwa kedua ujung jembatan (kepala dan kaki) bergerak secara serempak dan menempuh jarak yang sama.
PolyDist memungkinkan insinyur untuk mengendalikan proses pemindahan pada beberapa titik sekaligus melalui pengukuran kontinu tanpa kontak. Hal ini memastikan setiap silinder hidrolik bekerja secara sinkron, sehingga struktur dapat ditempatkan pada posisi barunya dengan presisi dan tanpa kerusakan.

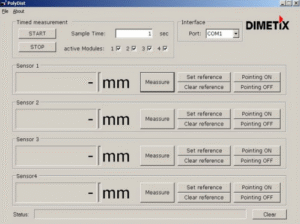

Sistem PolyDist adalah solusi hemat biaya yang menampilkan proses pemindahan secara real-time pada PC. Paket standar sistem ini mencakup hingga empat sensor Dimetix untuk mengendalikan proses secara simultan.
Keunggulan bagi Pengguna
Penggunaan PolyDist dengan sensor Dimetix memberikan sejumlah keuntungan utama:
-
Instalasi Mudah
Berkat sinar laser yang terlihat jelas, pemasangan sensor lebih cepat dan praktis. -
Konfigurasi Sederhana
Didukung software gratis yang mempermudah pengaturan. -
Rentang Suhu Operasi Luas
Sensor dapat digunakan pada suhu -40°C hingga +60°C, sesuai dengan kondisi lapangan yang ekstrem. -
Jangkauan Pengukuran Fleksibel
-
Hingga 100 m pada permukaan alami
-
Hingga 500 m pada permukaan reflektif
-
-
Akurasi Tinggi
Memberikan pengukuran presisi hingga ±1 mm. -
Kontrol Proses Multi-Sensor
Mampu mengendalikan hingga empat sensor secara simultan untuk pemindahan struktur besar. -
Bebas Perawatan
Sensor bekerja stabil dalam jangka panjang tanpa memerlukan perawatan intensif.
Spesifikasi Teknis Sensor Dimetix
Berikut beberapa model sensor Dimetix yang digunakan pada aplikasi konstruksi dan geodesi:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
Kesimpulan
Pemindahan struktur besar seperti jembatan membutuhkan sistem kontrol presisi untuk memastikan keamanan dan keakuratan posisi akhir. Dengan PolyDist yang menggunakan Dimetix Laser Distance Sensors, proses pemindahan dapat dilakukan secara sinkron, presisi, aman, dan efisien.
Keunggulan dalam akurasi tinggi, fleksibilitas pemasangan, serta ketahanan di lingkungan ekstrem menjadikan Dimetix sebagai solusi yang ideal untuk proyek konstruksi dan geodesi berskala besar.
