Troli ukur geometri adalah perangkat modern yang digunakan untuk mengukur geometri lintasan dalam infrastruktur perkeretaapian. Alat ini dirancang utamanya untuk membantu dalam pemeliharaan dan pemantauan jalur kereta api, memastikan keamanan dan fungsionalitasnya dengan menyediakan pengukuran yang presisi dari berbagai parameter lintasan.
Fungsi dan Parameter Kunci yang Diukur
Troli ukur ini mampu melakukan beberapa pengukuran krusial, di antaranya:
- Pengukuran Penjajaran dan Kerataan Rel: Perangkat ini mengukur penjajaran horizontal dan kerataan vertikal dari jalur kereta api. Hal ini membantu menentukan apakah rel diposisikan dengan benar dan sesuai dengan spesifikasi desain, yang sangat penting untuk operasi kereta yang aman dan lancar.
- Pengukuran Lebar Ukur Rel (Track Gauge): Perangkat ini mengukur lebar ukur rel, yaitu jarak antara sisi dalam rel, untuk memastikan nilainya tetap dalam batas yang diizinkan. Ini sangat penting untuk mencegah anjlok (derailment) dan memastikan kereta dapat berjalan di lintasan dengan aman.
- Pengukuran Puntiran dan Peninggian Rel (Cant): Perangkat ini juga dapat mengukur puntiran pada lintasan (perbedaan ketinggian antara kedua rel) dan peninggian rel pada tikungan (cant). Parameter-parameter ini penting untuk memastikan kenyamanan penumpang dan stabilitas kereta pada kecepatan yang lebih tinggi.
- Pengukuran Ketidakberaturan: Alat ini mendeteksi ketidakberaturan dalam geometri lintasan, seperti penyimpangan dari kelurusan atau kerataan, yang dapat menimbulkan risiko keselamatan atau menyebabkan keausan yang lebih cepat pada lintasan dan kereta. Deteksi dini memungkinkan pemeliharaan dan perbaikan yang tepat waktu.
- Pencatatan dan Analisis Data: Troli ini merekam semua data pengukuran, yang dapat disimpan dan dianalisis untuk menilai kondisi lintasan dari waktu ke waktu. Ini memudahkan tim pemeliharaan kereta api untuk merencanakan perbaikan dan memprioritaskan bagian lintasan yang memerlukan perhatian segera.

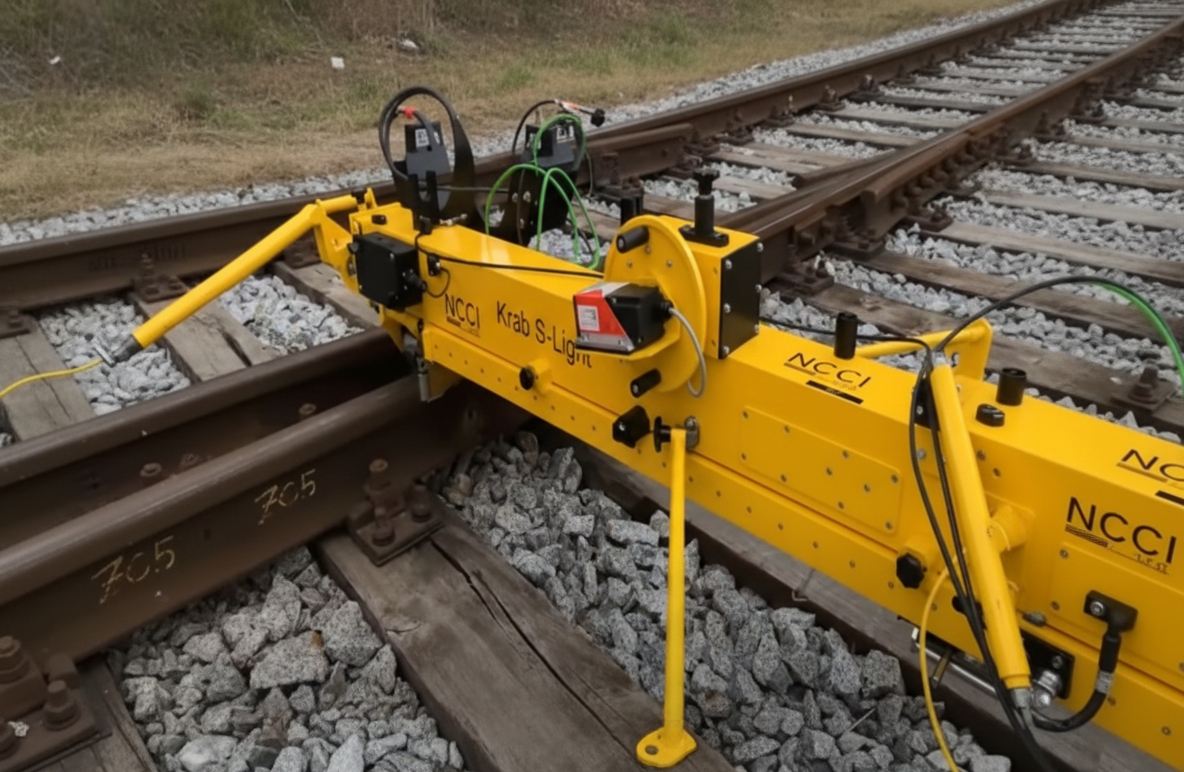

Desain dan Implementasi Troli
Troli ini dirancang untuk pergerakan yang fleksibel di sepanjang rel, baik dioperasikan secara manual maupun disambungkan secara mekanis ke mesin untuk transportasi bertenaga. Perangkat elektronik di dalamnya ditenagai oleh baterai dan mampu menyimpan data pengukuran yang komprehensif untuk pemrosesan dan analisis lebih lanjut. Berkat protokol komunikasi standar RS-232, pelanggan dapat mengintegrasikan sensor Dimetix dengan mudah.
Keuntungan bagi Pelanggan
- Antarmuka komunikasi serial RS-232 untuk transmisi data yang andal, dengan lebih banyak antarmuka tersedia sebagai standar.
- Presisi tinggi dengan akurasi pengukuran mm dan repetabilitas mm.
- Rentang suhu operasional dari hingga , memastikan kinerja di berbagai lingkungan.
- Casing yang kokoh dengan rating IP65 untuk perlindungan terhadap masuknya debu dan air.
Gambaran Umum Sensor Dimetix
Sensor Dimetix merupakan solusi untuk aplikasi yang menuntut presisi tinggi. Berkat portofolio produk yang terstruktur, evaluasi untuk menemukan sensor yang cocok menjadi sederhana dan tidak rumit. Sensor Dimetix menawarkan berbagai fitur standar, termasuk antarmuka seperti SSI, RS-422/485, RS-232, dan 2 output digital. Tersedia pula opsi antarmuka Industrial Ethernet seperti PROFINET, EtherNET/IP, dan EtherCAT. Selain itu, semua perangkat memiliki perlindungan level IP65 dan bobot kurang dari 500 gram.
Yang paling menonjol adalah kemampuan pengukuran akurat hingga 1 milimeter pada jarak mencapai 500 meter, bahkan dalam kondisi paling ekstrem sekalipun. Kemampuan ini tersedia pada sensor tipe DPE, DEN, dan DEH. Untuk proyek yang tidak memerlukan jangkauan lebih dari 500 meter atau yang lebih sensitif terhadap biaya, sensor tipe DAE, DAN, dan DBN dapat menjadi pilihan yang menarik.
Spesifikasi Teknis
Berikut adalah tabel spesifikasi untuk beberapa model sensor Dimetix:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
