Lebih dari sepertiga populasi dunia tinggal di rumah yang dibangun sepenuhnya atau sebagian dari tanah liat, dengan sekitar 40 teknik konstruksi tanah yang berbeda. Perbedaan kondisi tanah lokal melahirkan beragam metode pembangunan berbasis tanah.
Salah satu teknik yang paling tua dan masih banyak digunakan adalah konstruksi tanah tumbuk (rammed clay atau pisé). Teknik ini telah dikenal selama ribuan tahun dan kini kembali populer karena nilai estetika, keberlanjutan, serta sifat fisiknya yang mendukung arsitektur modern.
Di Schlins, Austria, perusahaan Lehm Ton Erde Baukunst GmbH memproduksi tembok tanah tumbuk menggunakan bahan alami. Seluruh proses produksinya diawasi dengan Dimetix Laser Distance Sensors, yang memberikan kontrol presisi tinggi atas kualitas setiap lapisan konstruksi.
Teknik Konstruksi Tanah Tumbuk
Dalam konstruksi ini, tanah lembap dengan kadar lempung relatif rendah dituangkan ke dalam cetakan (formwork) dalam lapisan horizontal setebal ±15 cm. Setiap lapisan kemudian dipadatkan menggunakan rammer bertekanan udara dan roller getar.
Karakteristik teknik ini:
-
Panjang formwork aktif: ±40 m
-
Tinggi maksimal formwork: 1,3 m
-
Ketebalan tembok: 6 cm hingga 75 cm
Tanah tumbuk memiliki kepadatan setara beton dengan berat jenis 1,8 – 2,2 ton per meter kubik, tergantung campuran dan asal bahan. Selain menjadi material konstruksi padat, tanah tumbuk juga dapat dimanfaatkan sebagai penyimpan panas pada rumah kaca atau sistem pemanas, menambah fungsi teknis sekaligus estetika.
Tantangan Produksi
Selama proses produksi, terdapat tiga tantangan utama dalam pengukuran tinggi lapisan tanah tumbuk:
-
Getaran kuat akibat pemadatan dengan rammer bertekanan udara.
-
Lingkungan berdebu dan keras yang dapat merusak peralatan sensitif.
-
Variasi permukaan alami karena warna tanah berbeda-beda sesuai campuran.
Semua tantangan ini dapat diatasi dengan sensor laser Dimetix, yang tetap mampu memberikan pembacaan dengan akurasi milimeter meskipun kondisi lingkungan ekstrem.
Penerapan Sensor Dimetix

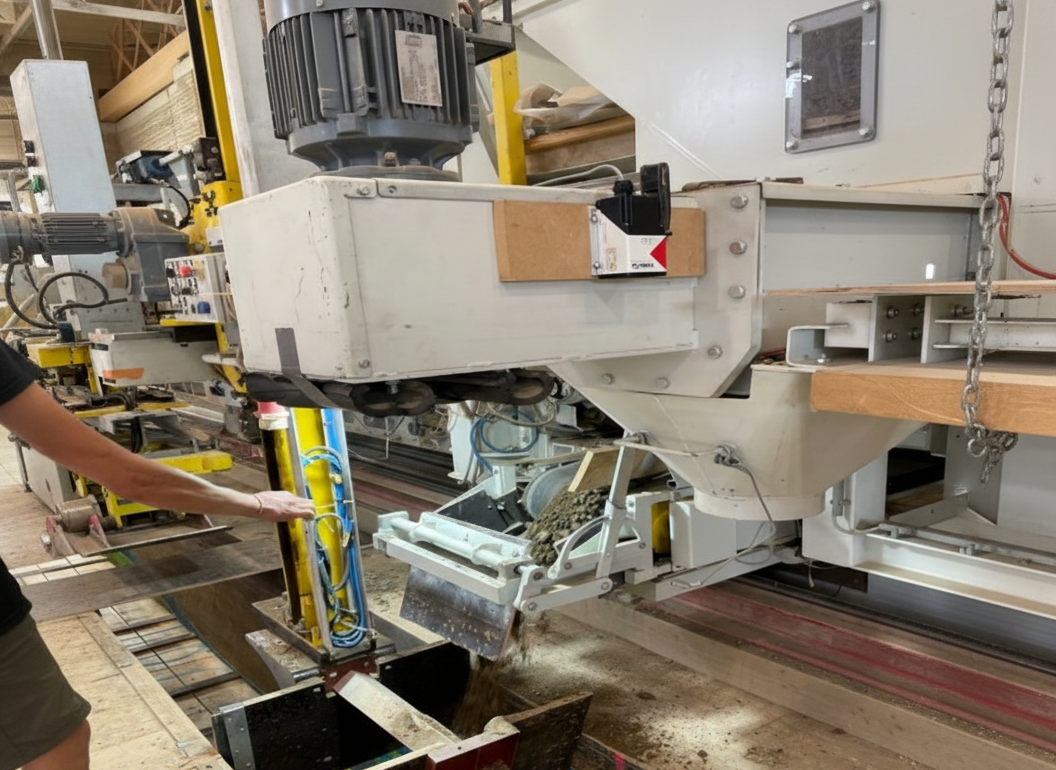

Dalam produksi Lehm Ton Erde Baukunst GmbH, digunakan sensor Dimetix DAN-30-150 yang dilengkapi dengan tampilan numerik eksternal.
-
Sensor mengukur tinggi lapisan tanah yang dituang, membantu menentukan berapa banyak massa tanah lembap yang harus ditambahkan sebelum pemadatan.
-
Data ketinggian dapat dibaca langsung melalui tampilan eksternal, tanpa perlu laptop atau perangkat lain yang rentan rusak akibat debu.
-
Hal ini memastikan setiap lapisan memiliki ketebalan merata sesuai standar konstruksi.
Keunggulan Sensor Dimetix
Semua sensor Dimetix dilengkapi dengan fitur standar, antara lain:
-
Antarmuka komunikasi: SSI, RS-422/485, RS-232, dan 2 output digital.
-
Opsi tambahan: PROFINET, EtherNET/IP, EtherCAT.
-
Perlindungan IP65, bobot ringan <500 g.
-
Akurasi ±1 mm hingga jarak 500 m, bahkan pada kondisi ekstrem.
Untuk aplikasi presisi jarak jauh, seri DPE, DEN, dan DEH sangat disarankan.
Sedangkan untuk kebutuhan jarak menengah atau proyek dengan sensitivitas biaya, seri DAE, DAN, dan DBN menjadi pilihan tepat.
Spesifikasi Teknis Sensor Dimetix
Berikut tabel spesifikasi model sensor Dimetix yang sesuai untuk aplikasi konstruksi tanah tumbuk:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
Kesimpulan
Produksi tembok tanah tumbuk membutuhkan pengendalian yang presisi terhadap tinggi lapisan tanah agar hasil akhir kokoh, seragam, dan estetis. Dengan Dimetix Laser Distance Sensors, pengukuran dapat dilakukan dengan cepat, akurat, dan andal meskipun di lingkungan keras dan penuh getaran.
Keunggulan berupa akurasi milimeter, instalasi fleksibel, serta ketahanan tinggi menjadikan Dimetix solusi ideal untuk aplikasi konstruksi berbasis tanah, baik dalam skala tradisional maupun industri modern.
