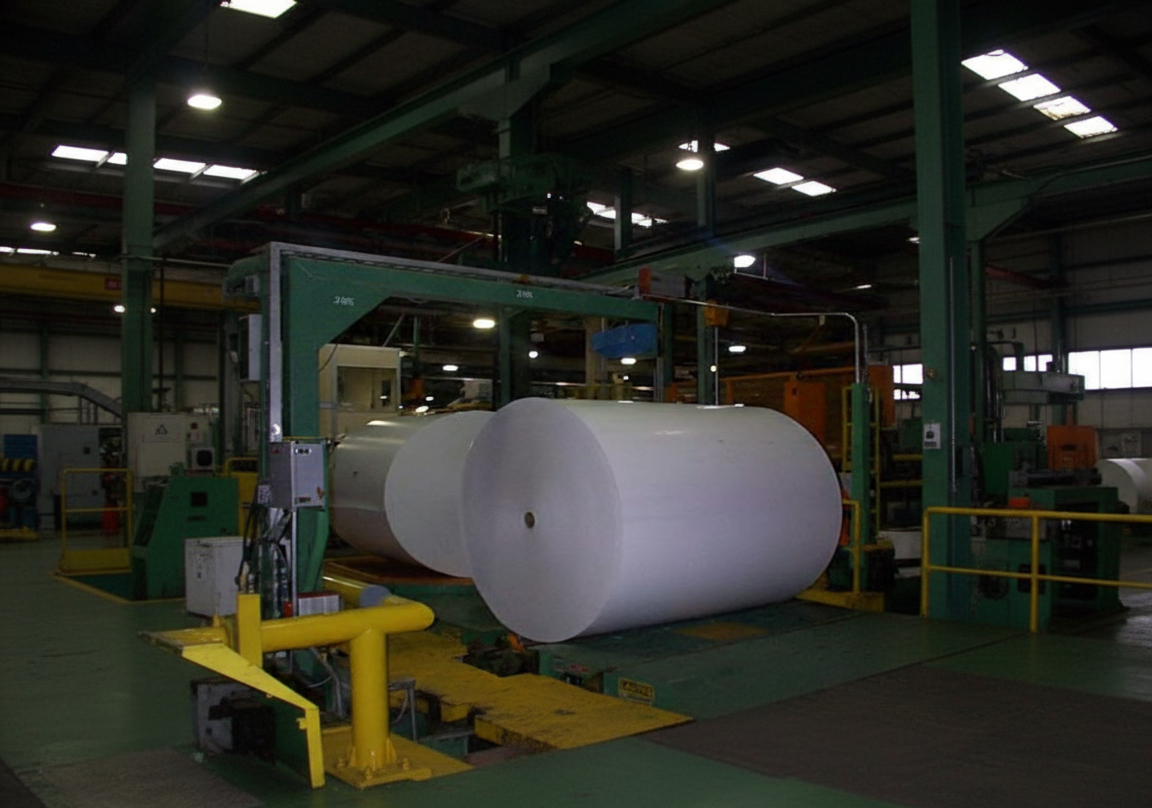

Dalam industri kertas maupun tekstil, pemantauan dimensi gulungan (roll) menjadi faktor krusial untuk menjamin kualitas produksi. Proses ini mencakup pengukuran diameter dan lebar gulungan yang terus berubah seiring material diproduksi.
Metode tradisional seperti penggaris manual, sensor ultrasonik, transduser, atau potensiometer tali sering kali kurang efisien dan membutuhkan perawatan. Sebagai alternatif, Dimetix Laser Distance Sensors menghadirkan solusi non-kontak dengan akurasi tinggi, bebas perawatan, dan dapat diandalkan dalam jangka panjang.

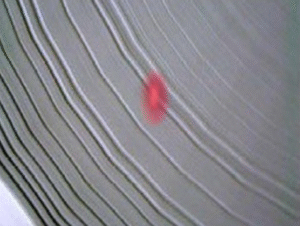

Penerapan Sensor Dimetix pada Pengukuran Gulungan
Dalam aplikasi pengukuran:
-
Lebar Gulungan diukur menggunakan sepasang sensor Dimetix yang dipasang berhadapan. Sistem ini disebut pengukuran differential, di mana kedua hasil pengukuran dijumlahkan untuk menentukan lebar gulungan berdasarkan jarak pemisahan sensor yang sudah diketahui.
-
Diameter Gulungan diukur dengan sensor Dimetix yang dipasang di atas, memanfaatkan posisi dan kalibrasi tertentu. Gulungan ditempatkan pada roller berbentuk V dangkal agar tetap stabil selama proses pengukuran.
Dengan konfigurasi ini, sistem dapat memantau diameter dan lebar gulungan secara otomatis, akurat, dan berulang tanpa kontak fisik.
Keuntungan bagi Pengguna
Penggunaan sensor Dimetix untuk pengukuran gulungan menawarkan banyak keunggulan:
-
Instalasi Mudah – berkat sinar laser yang terlihat jelas.
-
Konfigurasi Cepat – menggunakan perangkat lunak gratis.
-
Rentang Suhu Operasi Luas – berfungsi dari -40°C hingga +60°C.
-
Jangkauan Ukur Fleksibel – hingga 100 m pada permukaan alami, dan hingga 500 m pada permukaan reflektif.
-
Akurasi Tinggi – hingga ±1 mm dengan repeatability ±0,3 mm.
-
Integrasi Mudah – data pengukuran dapat diproses langsung oleh PLC atau PC.
-
Bebas Perawatan – mengurangi downtime produksi.
Keunggulan Sensor Dimetix
Semua sensor Dimetix dilengkapi fitur standar:
-
Antarmuka komunikasi: SSI, RS-422/485, RS-232, input/output digital.
-
Opsi tambahan: PROFINET, EtherNET/IP, EtherCAT.
-
Perlindungan IP65, dengan bobot ringan (<500 gram).
-
Akurasi 1 mm hingga jarak 500 m, bahkan di kondisi ekstrem.
Seri DPE, DEN, dan DEH direkomendasikan untuk pengukuran presisi tinggi jarak jauh.
Sedangkan seri DAE, DAN, dan DBN lebih sesuai untuk aplikasi jarak menengah atau kebutuhan dengan biaya lebih sensitif.
Spesifikasi Teknis Sensor Dimetix
Berikut pilihan model sensor Dimetix untuk aplikasi pengukuran diameter dan lebar gulungan:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
Kesimpulan
Pengukuran diameter dan lebar gulungan yang cepat, presisi, dan bebas kontak merupakan kebutuhan utama dalam industri kertas dan tekstil. Dengan Dimetix Laser Distance Sensors, perusahaan dapat mengandalkan solusi non-kontak yang akurat, tahan lama, serta lebih efisien dibanding metode konvensional.
Keunggulan dalam akurasi milimeter, instalasi sederhana, dan integrasi fleksibel menjadikan Dimetix pilihan ideal bagi pabrik kertas maupun tekstil untuk menjaga kualitas produksi dan meningkatkan efisiensi operasional.
