Dalam industri kaca, khususnya pada pembuatan insulating glass units (IGU), diperlukan sistem pengukuran presisi untuk memastikan posisi panel kaca sesuai standar kualitas. Proses ini menjadi lebih kompleks karena penggunaan pallet non-standar yang memiliki tinggi berbeda-beda untuk transportasi dan penyimpanan panel kaca secara horizontal.
Untuk menjawab tantangan tersebut, Dimetix Laser Distance Sensors menawarkan solusi pengukuran yang presisi, cepat, serta dapat diintegrasikan langsung dengan sistem kontrol di lini produksi.
Penerapan Sensor Dimetix dalam Industri Kaca

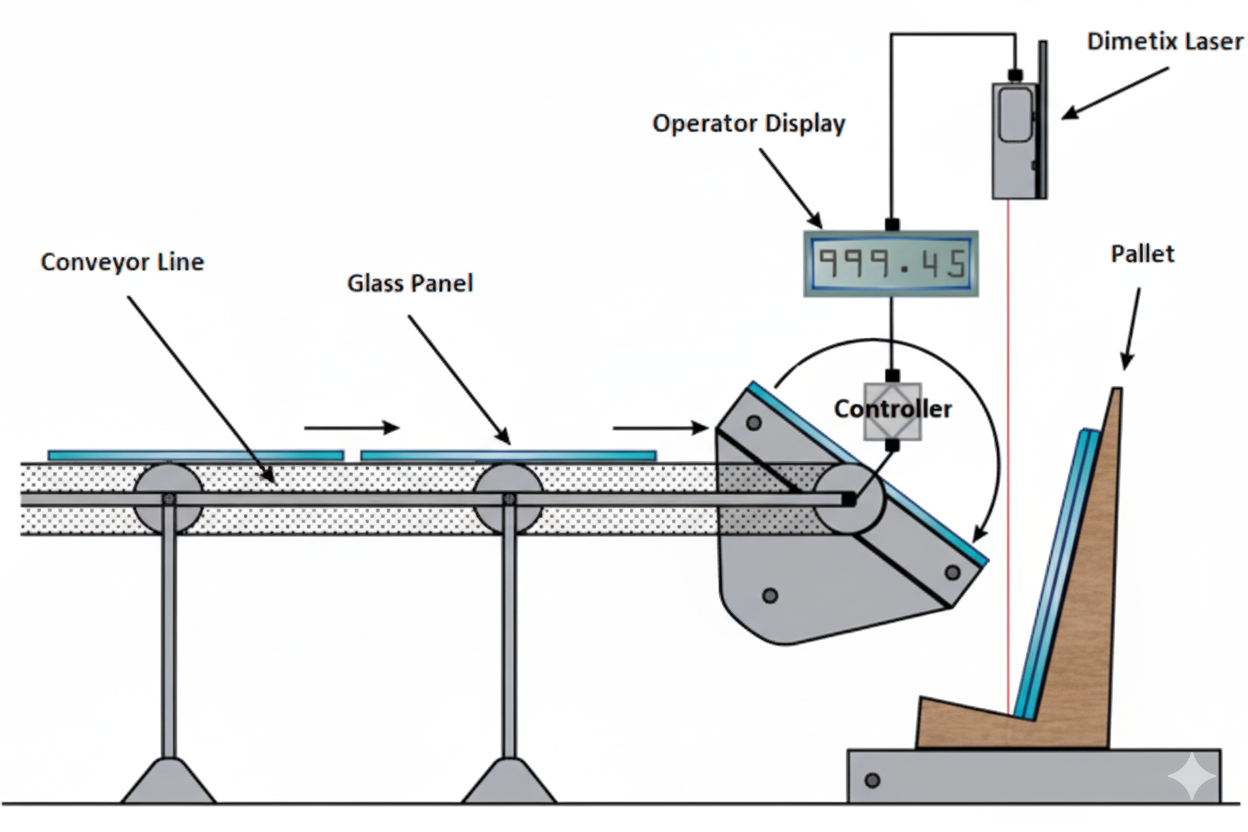

Pada area produksi di mana panel kaca diposisikan, sistem aktuator servo digunakan untuk mendeteksi dan melacak sisi depan panel kaca saat bergerak di atas konveyor.
-
Sensor Dimetix mengukur tinggi pallet yang tidak standar.
-
Berdasarkan data tersebut, posisi penghentian panel kaca diatur secara presisi.
-
Setelah panel berhenti, mesin secara otomatis memiringkan panel dan menempatkannya di atas pallet dengan aman.
Dengan metode ini, risiko panel kaca tergelincir atau salah posisi dapat dihindari, sekaligus meningkatkan efisiensi proses produksi.
Keuntungan bagi Pengguna
Penggunaan sensor Dimetix dalam pengukuran posisi panel kaca memberikan sejumlah manfaat nyata:
-
Instalasi Mudah – berkat sinar laser yang terlihat jelas.
-
Konfigurasi Cepat – menggunakan perangkat lunak gratis dari Dimetix.
-
Rentang Suhu Luas – dapat beroperasi pada suhu -40°C hingga +60°C.
-
Jangkauan Pengukuran Fleksibel – hingga 100 m pada permukaan alami dan hingga 500 m pada permukaan reflektif.
-
Akurasi Tinggi – hingga ±1 mm, memastikan presisi mutlak.
-
Integrasi Mudah – hasil pengukuran dapat dibaca oleh PLC maupun PC.
-
Bebas Perawatan – memungkinkan operasi jangka panjang tanpa downtime signifikan.
Keunggulan Sensor Dimetix
Semua sensor Dimetix dilengkapi dengan fitur standar:
-
Antarmuka: SSI, RS-422/485, RS-232, dan 2 output digital.
-
Opsi tambahan: PROFINET, EtherNET/IP, EtherCAT.
-
Perlindungan IP65 dengan bobot ringan (< 500 gram).
-
Akurasi milimeter hingga jarak 500 m, bahkan dalam kondisi ekstrem.
Sensor seri DPE, DEN, dan DEH unggul untuk kebutuhan presisi tinggi dan jarak jauh.
Sedangkan seri DAE, DAN, dan DBN cocok untuk aplikasi jarak menengah atau proyek yang sensitif terhadap biaya.
Spesifikasi Teknis Sensor Dimetix
Berikut pilihan model sensor Dimetix untuk aplikasi pengukuran posisi panel kaca:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
Kesimpulan
Pengukuran posisi panel kaca pada lini produksi membutuhkan presisi tinggi untuk memastikan kualitas dan keamanan produk. Dengan Dimetix Laser Distance Sensors, tantangan penggunaan pallet non-standar dapat diatasi dengan efektif.
Keunggulan dalam akurasi, fleksibilitas integrasi, serta ketahanan di kondisi ekstrem menjadikan Dimetix solusi ideal untuk industri kaca modern yang menuntut efisiensi dan standar kualitas tertinggi.
