Dalam industri kayu maupun logam, akurasi posisi mata gergaji sangat penting untuk menjamin kualitas potongan serta keamanan operasi mesin. Penyelarasan yang tidak tepat dapat mengakibatkan pemotongan miring, pemborosan material, dan penurunan produktivitas.
Untuk memastikan akurasi tersebut, digunakan sistem berbasis Dimetix Laser Distance Sensors yang mampu mengukur perbedaan posisi dengan presisi tinggi secara non-kontak.
Penerapan Sensor Dimetix pada Penyelarasan Mata Gergaji

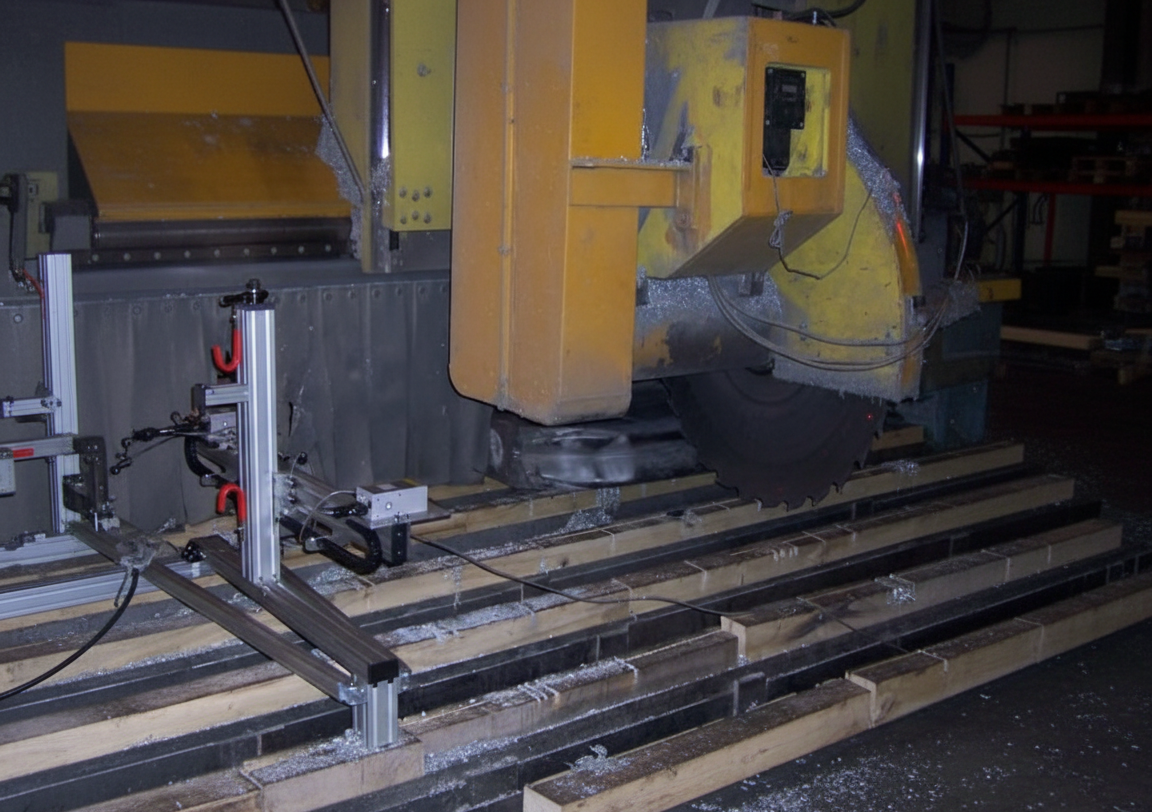

Dalam aplikasi ini, dua sensor laser Dimetix dipasang pada masing-masing ujung ekstrusi untuk mengukur perbedaan jarak terhadap mata gergaji.
-

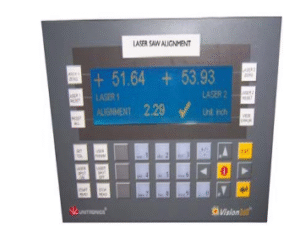

Data dari kedua sensor dicatat oleh mikrokontroler, kemudian ditampilkan pada layar.
-
Hasil pengukuran menunjukkan perbedaan posisi depan-belakang mata gergaji.
-
Sistem dilengkapi toleransi penyelarasan, sehingga operator dapat segera mengetahui jika terjadi ketidakselarasan.
Jika digunakan minimal tiga sensor, sistem ini juga dapat dipakai untuk memantau kebengkokan (straightness) target. Dengan jangkauan hingga 500 m, sensor Dimetix mampu melayani kebutuhan penyelarasan dalam berbagai skala industri.
Keuntungan bagi Pengguna
Penerapan sensor Dimetix pada penyelarasan mata gergaji memberikan sejumlah keuntungan:
-
Instalasi Mudah – sinar laser terlihat jelas sehingga memudahkan penempatan.
-
Konfigurasi Cepat – tersedia perangkat lunak gratis untuk pengaturan.
-
Rentang Suhu Operasi Luas – bekerja andal pada suhu -40°C hingga +60°C.
-
Jangkauan Fleksibel – hingga 100 m pada permukaan alami, dan hingga 500 m pada foil reflektif.
-
Akurasi Tinggi – hingga ±1 mm dengan repeatability ±0,3 mm.
-
Integrasi Mudah – hasil pengukuran dapat diproses oleh PLC atau PC.
-
Bebas Perawatan – cocok untuk penggunaan jangka panjang.
Keunggulan Sensor Dimetix
Semua sensor Dimetix dilengkapi dengan fitur standar:
-
Antarmuka komunikasi: SSI, RS-422/485, RS-232, dan 2 output digital.
-
Opsi tambahan: PROFINET, EtherNET/IP, EtherCAT.
-
Perlindungan IP65 dengan bobot ringan (<500 gram).
-
Akurasi ±1 mm hingga jarak 500 m, bahkan dalam kondisi ekstrem.
Seri DPE, DEN, dan DEH dirancang untuk kebutuhan presisi tinggi dan jarak jauh.
Sedangkan seri DAE, DAN, dan DBN ideal untuk aplikasi jarak menengah atau dengan sensitivitas biaya.
Spesifikasi Teknis Sensor Dimetix
Berikut model sensor yang sesuai untuk aplikasi penyelarasan mata gergaji:
| Model | Nomor Part | Akurasi Tipikal (±2σ) | Jarak Ukur pada Permukaan Alami | Jarak Ukur pada Reflektor | Laju Ukur Maksimum | Suhu Operasi |
|---|---|---|---|---|---|---|
| DPE-10-500 | 500630 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DPE-30-500 | 500636 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 250 Hz | -40 … +60°C |
| DEN-10-500 | 500637 | ± 1 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +50°C |
| DEH-30-500 | 500638 | ± 3 mm | 0,05 … ~100 m | ~0,5 … 500 m | 100 Hz | -10 … +60°C |
| DAE-10-050 | 500633 | ± 1 mm | 0,05 … ~50 m | ~40 … 50 m | 100 Hz | -40 … +60°C |
| DAN-10-150 | 500632 | ± 1 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DAN-30-150 | 500634 | ± 3 mm | 0,05 … ~100 m | ~40 … 150 m | 100 Hz | -10 … +50°C |
| DBN-50-050 | 500635 | ± 5 mm | 0,05 … ~50 m | – | 10 Hz | -10 … +50°C |
Kesimpulan
Penyelarasan mata gergaji adalah proses penting dalam industri kayu dan logam untuk menjaga kualitas hasil potongan. Dengan Dimetix Laser Distance Sensors, proses ini dapat dilakukan dengan lebih presisi, cepat, dan bebas perawatan dibanding metode konvensional.
Keunggulan berupa akurasi milimeter, integrasi fleksibel, serta kemampuan beroperasi dalam kondisi ekstrem menjadikan Dimetix solusi ideal bagi penyelarasan mesin industri modern.
