Description
Features
- Sistem serbaguna dengan beragam target magnetik untuk berbagai aplikasi
- Mengukur penurunan dan heave
- Target berukuran besar tersedia untuk digunakan dengan casing inklinometer

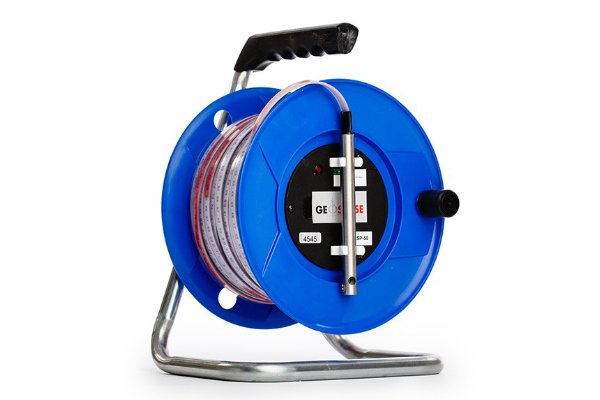

- Probe ekstensometer magnetik tersedia dengan berbagai panjang pita
- Tabung akses dapat diperpanjang melalui material pengisi
- Memberikan indikasi audio dan visual target magnetik
- Konstruksi sederhana & kokoh
- Menggantikan jangkar sistem
- Tidak memerlukan lubang bor tambahan
- Akuisisi data otomatis dimungkinkan
- Kapasitas 250kN
- Rentang ±10mm
- Diameter pengeboran 50mm
Benefits
- Sistem pengukuran yang andal dan akurat serta mudah dibaca
- Sejumlah target dapat dipantau dalam satu lubang bor
- Satu probe membaca di banyak lokasi; hanya pipa akses dan target magnet yang terpasang permanen di dalam tanah.
Operation
Pipa akses dipasang sesuai panjang yang dibutuhkan, dengan menyambungkan pipa-pipa sepanjang tiga meter secara berurutan. Target magnetik dipasang sesuai kebutuhan di sepanjang pipa, hingga kedalaman yang dibutuhkan.
Sambungan tetap atau teleskopik sebaiknya digunakan jika diperkirakan akan terjadi pergerakan tanah yang besar pada sumbu pipa.
Pengukuran dilakukan dengan menurunkan probe yang digantung ke pipa akses dan menggunakan pita ukur untuk mengukur jarak dari puncak pipa akses ke setiap target magnetik.
Dengan melakukan pengukuran probe berulang pada setiap target selama periode waktu tertentu, ini akan menunjukkan setiap pergerakan tanah yang diukur. Perubahan jarak ini relatif terhadap magnet datum di dekat dasar pipa akan mencerminkan pergerakan batuan dan tanah di sepanjang sumbu casing akses.
Sebagai alternatif, pembacaan juga dapat dilakukan relatif terhadap pengukuran survei topografi yang diambil dari titik pengukuran di puncak pipa akses.
Application
Sistem Ekstensometer Magnetik dipasang di lokasi-lokasi yang memerlukan pemantauan penurunan atau pengangkatan.
Aplikasi yang umum meliputi:
- Penggalian
- Pondasi
- Bendungan
- Tanggul
- Struktur penahan, seperti turap dan dinding lumpur
- Terowongan dan terowongan
- Lokasi beban tambahan.
Specifications
| Diameter probe | 16 mm |
| Panjang probe | 150 mm |
| Bahan probe | Baja tahan karat austenitik |
| Tipe pita | Tanda/marka baja |
| Lebar pita | 11.5 mm |
| Lapisan pita | Polietilena |
| Panjang pita | 30, 50, 100, 150, 200 meter* |
| Tipe gulungan | Polipropilena |
| Diameter gulungan | 290 mm |
| Indikator suara | Buzzer 88 dB(A) |
| Indikator visual | LED merah |
| Daya | Baterai PP3 9 volt |
| Presisi sistem | 3 hingga 5mm |
1. panjang khusus tersedia berdasarkan permintaan
