Alat Pembaca Data (Data Acquisition) Wireless Intelliducer Node STS4-4

Alat Pembaca Sensor Beban dan Kekuatan, Alat Pembaca Sensor Getaran, Alat Pembaca Sensor Tekanan, Alat Pembaca Sensor Pergeseran, Alat Pembaca Sensor Tegangan

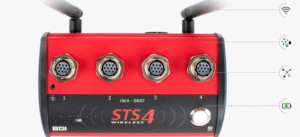

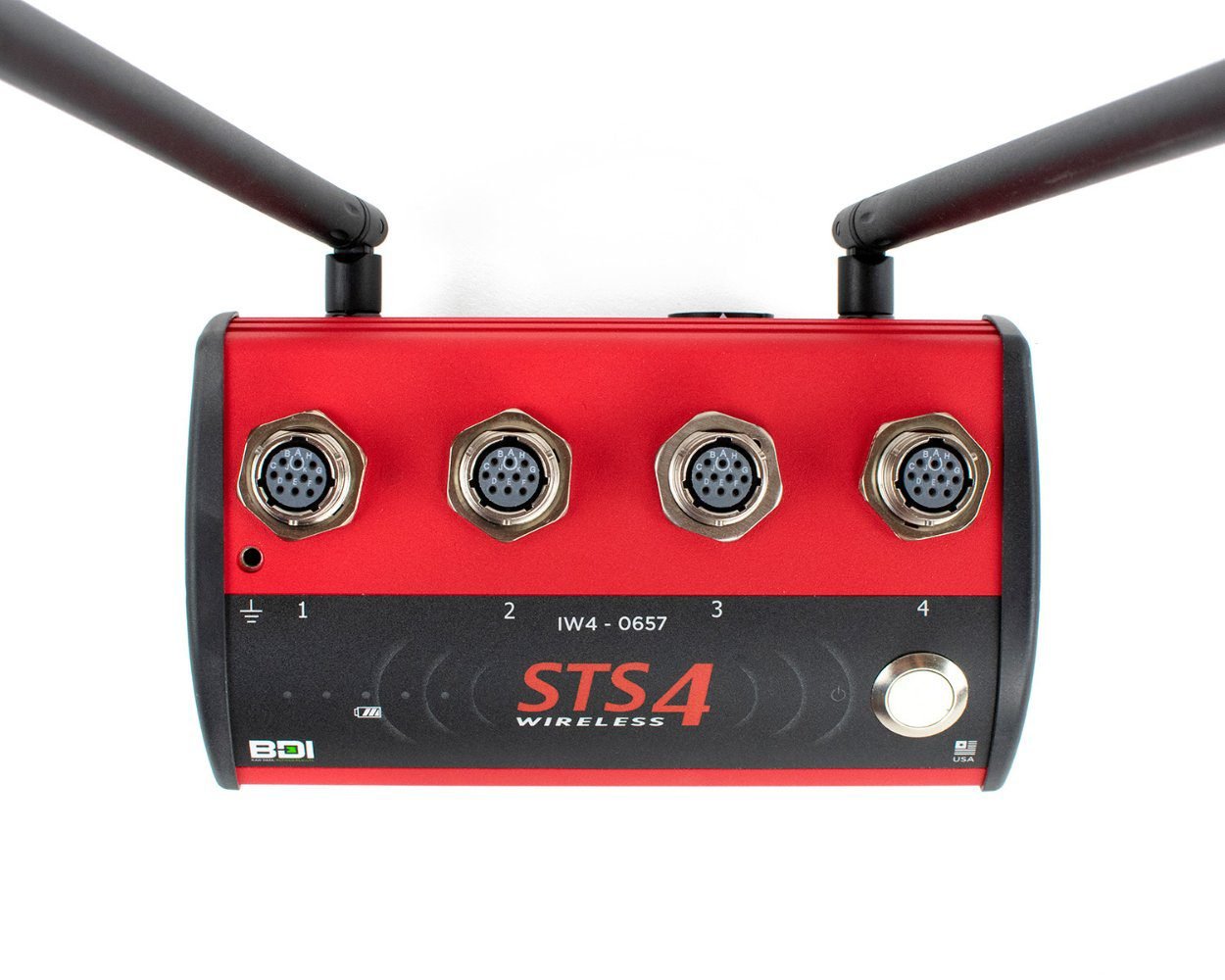

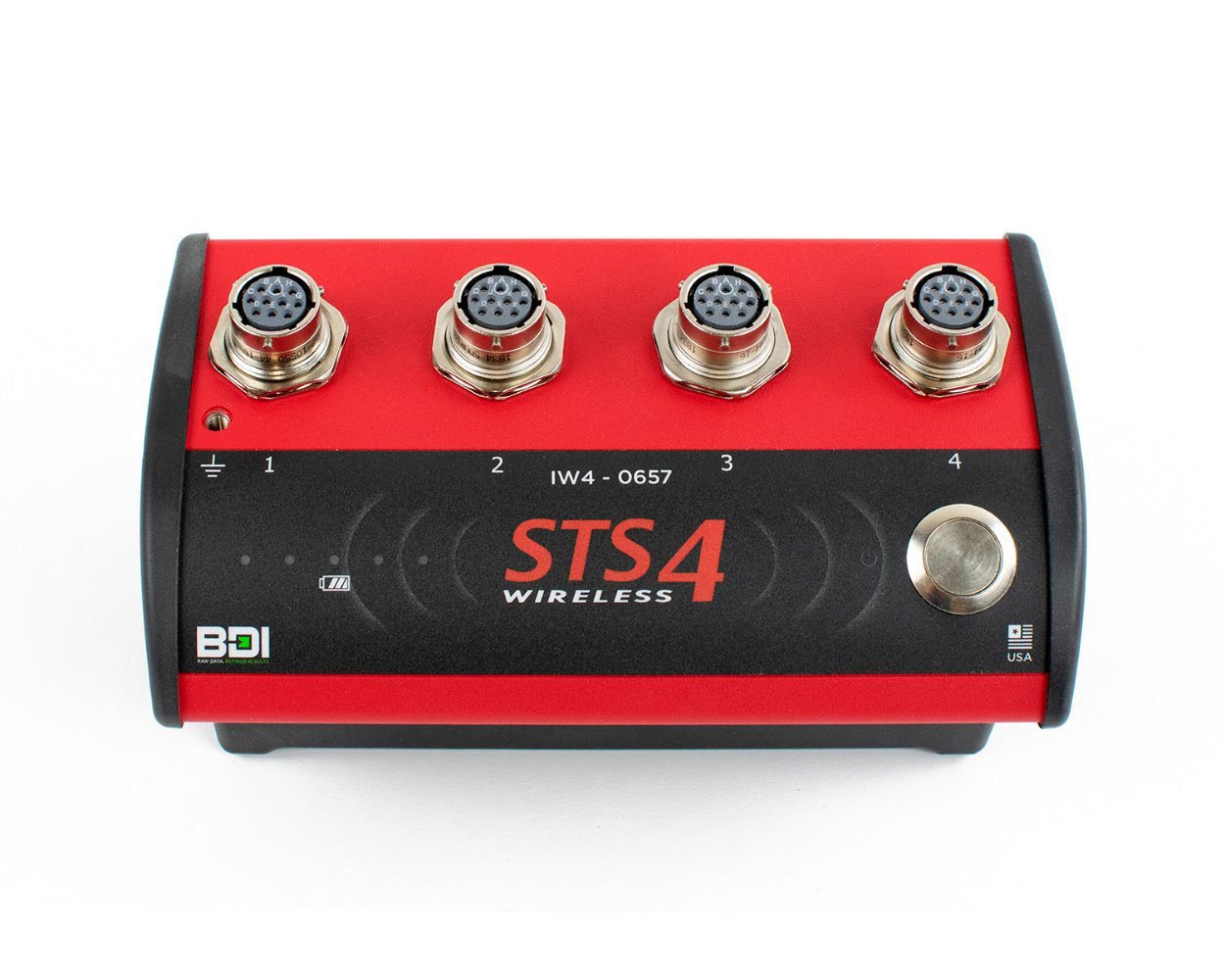

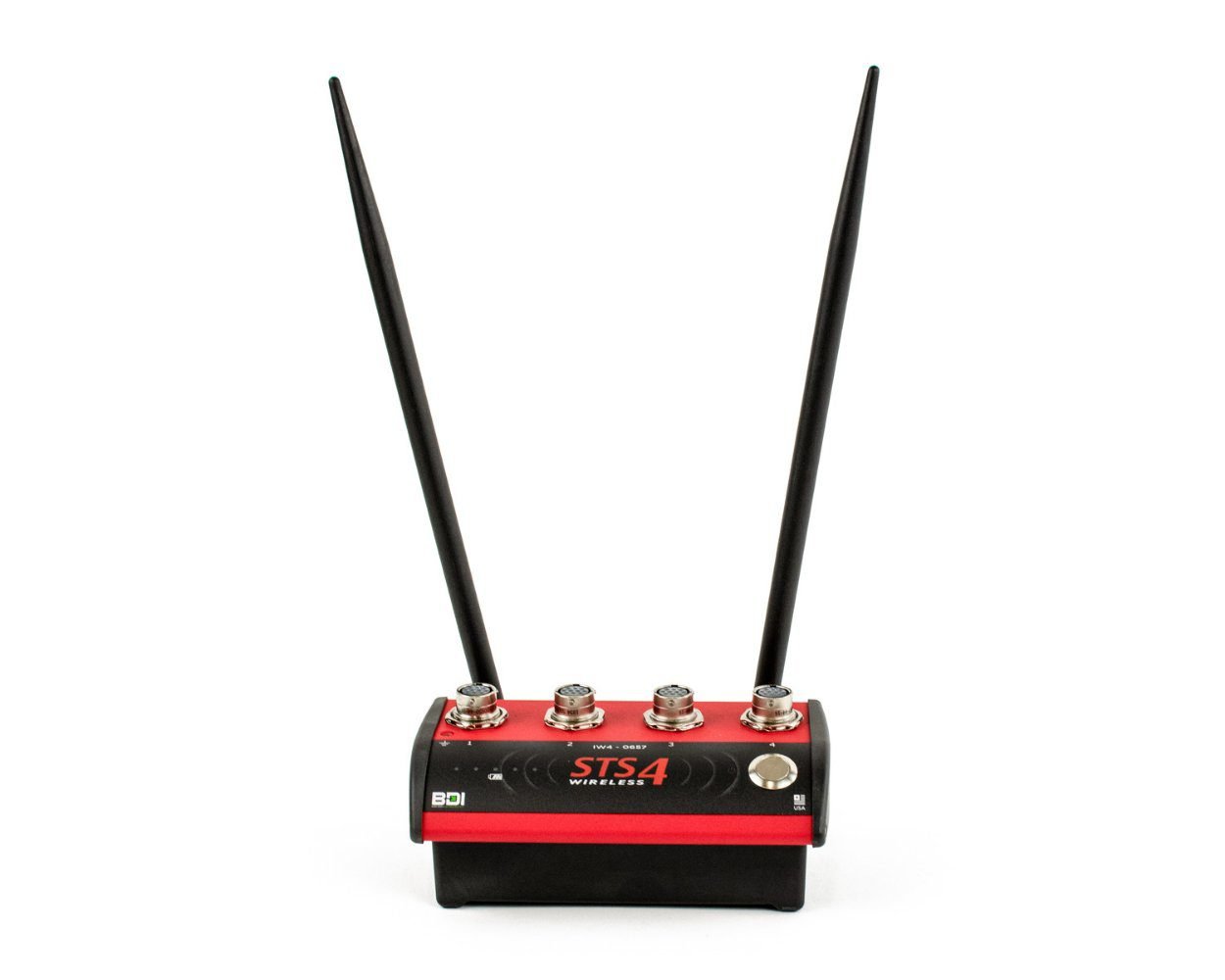

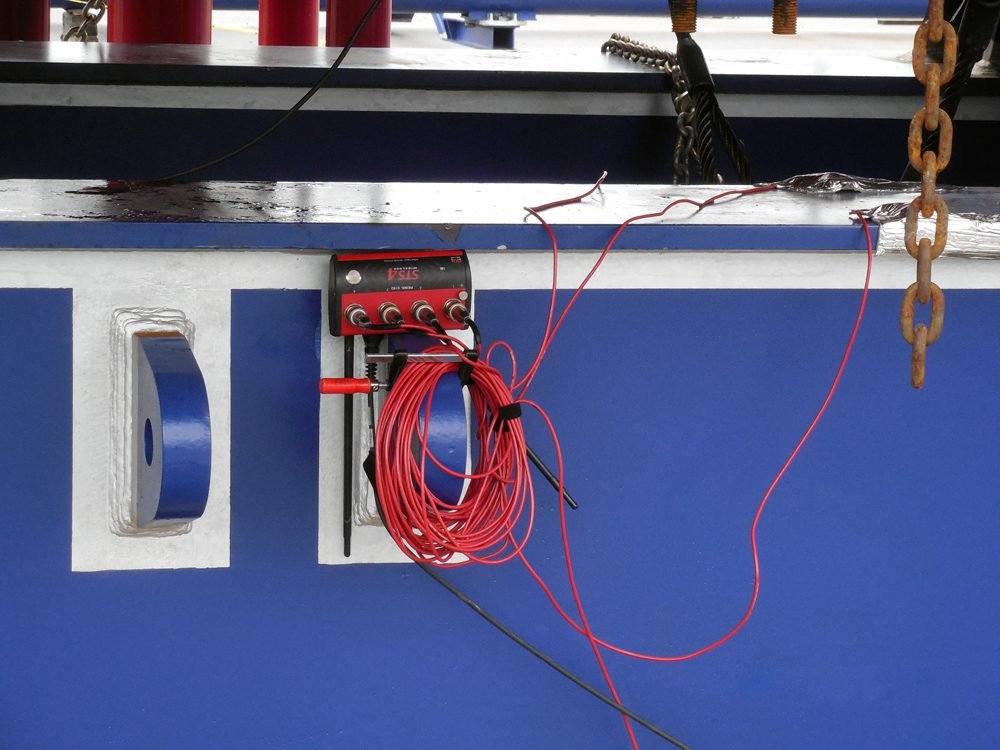

STS4-4-IW3 adalah node akuisisi data nirkabel (wireless DAQ) dengan 4 kanal, dirancang untuk pengujian beban hidup (live-load testing) secara diagnostik di lapangan.

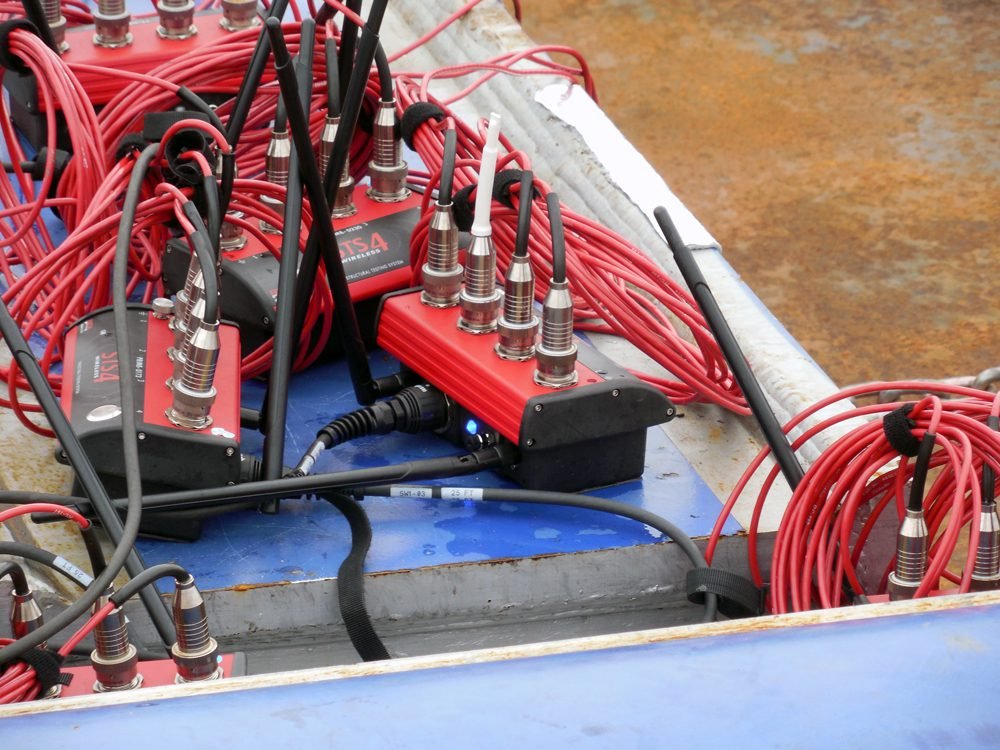

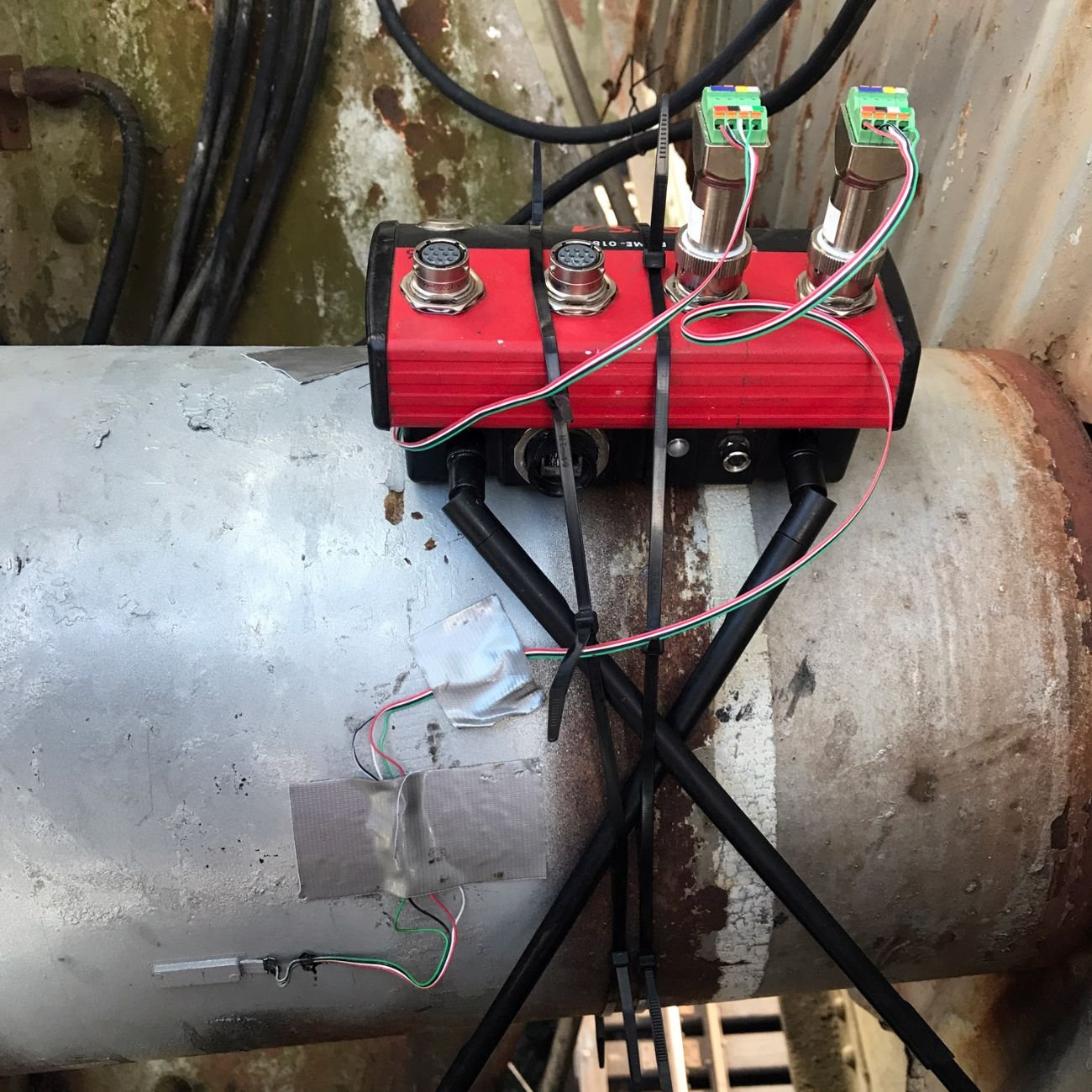

Dengan daya tahan baterai yang panjang dan desain tangguh, perangkat ini ideal digunakan pada kondisi lapangan yang berat.

BDI mengembangkan perangkat STS series berdasarkan pengalaman lebih dari 30 tahun pengujian lapangan, serta masukan dari para pengguna di seluruh dunia. Perangkat ini dibuat dengan mempertimbangkan kemudahan penggunaan, bahkan dalam kondisi ekstrem. Perangkat lunak yang menyertainya sangat mudah dioperasikan, serta memiliki sistem sensor verification bawaan untuk menjamin data yang dikumpulkan berkualitas tinggi.
Dengan biaya lapangan yang besar, STS4 mampu menghemat anggaran secara signifikan dibanding sistem akuisisi data tradisional—bahkan bisa menutup biaya pembelian hanya setelah beberapa kali penggunaan.

Category: Data Acquisition

Description
Reviews (0)

Description

STS4-4-IW3 DAQ Features

Menggunakan protokol nirkabel standar 802.11b/g/n dengan cadangan koneksi kabel Ethernet.

Perlindungan IP6 (lebih tahan air dan debu).

Mendukung komunikasi & suplai daya hingga 16 kanal data.

Baterai internal Li-Ion dengan daya tahan hingga 40 jam pengujian.

Sistem pengujian beban turnkey yang sepenuhnya nirkabel.

Semua sensor terdeteksi secara otomatis—tidak perlu repot melacak nomor kanal.

Memiliki opsi komunikasi kabel cadangan untuk kondisi dengan gangguan sinyal tinggi.

Mampu membaca hampir semua jenis sensor analog.

Data Acquisition System Setup

Dengan sensor Intelliducer, komunikasi nirkabel standar, serta perangkat lunak yang sederhana namun bertenaga, sistem ini benar-benar plug-and-play.

Langkah-langkah setup:

Pasang STS4 Wireless Base Station untuk membuat jaringan nirkabel.
Sambungkan PC Anda ke jaringan nirkabel STS dan jalankan STS-LIVE.
Hubungkan sensor dan nyalakan STS Nodes.
Mulai mengumpulkan & melihat data dalam satuan teknik (engineering units).

STS4-4-IW3 DAQ specifications

MODEL	STS4-4-IW3
Measurement Types: Analog Input Temperature Input	Analog Single-ended or Differential 3KΩ NTC Thermistor
Maximum Sample Rate: Analog Input Temperature Input	1,000 S/s ~1 S/s (non-user adjustable)
Programmable Gain Stages	11
Analog to Digital Converter (ADC)	24-bit ADC (Sigma delta)
Inputs
Analog Inputs	4
Temperature Inputs (NTC Thermistor only)	4
Memory
System Memory	16 MB (Operating System)
Internal Micro SD Card	8 GB
Excitation Voltages
VX (programmable)	+1 to +5 Vdc @ 20 mA (per channel)
V+15	+15 Vdc @ 400 mA (combined)
Power
Li-Ion Battery	+10.8 Vdc (Nominal), 6.8 Ah, 73 Wh
DC Supply	+24 Vdc @ 3.0 Amp (max for charging)
Power over Ethernet	+48 Vdc (IEEE 802.3af)
Sensor Interface
Connector	10-Pin weatherproof Mil-Spec circular bayonet snap-lock.
Intelliducer Support¹	Yes
Physical
Weather Protection	Splash-proof
Size	8.0 x 4.5 x 3.25 in (203 x 115 x 83 mm)
Weight	2.63 lb (1,200 g)
Temperature
Battery & DC Supply Operation	-4° to +140 °F (-20° to +60 °C)
