Description
Features
- Portabel dan tangguh
- Pembacaannya kompatibel dengan sebagian besar sensor Kawat Getar yang umum digunakan
- Tampilan pembacaan sensor VW secara real-time dalam satuan teknik serta dalam Hz, Hz²/1000, dan periode
- Parameter pembacaan dan tampilan setiap sensor dapat dikonfigurasi sepenuhnya
- Penyimpanan data besar (2GB) dan pengambilan data mudah melalui pen drive USB
- Firmware dapat di-upgrade melalui pen drive USB oleh pengguna – tidak perlu PC dan tidak perlu mengembalikannya ke pabrik
- Didukung oleh empat baterai alkaline AA dengan daya tahan baterai yang lama, 30 jam tanpa lampu latar dan 15 jam dengan lampu latar. Lampu latar layar dapat dipilih pengguna, mati otomatis setelah enam menit tidak aktif.
Benefits
- Fitur-fitur canggih dalam kemasan yang kokoh dan portabel; memudahkan untuk dibawa dan dioperasikan di semua kondisi lokasi.
- Menu yang mudah dipahami membuat pembacaan di lokasi menjadi mudah, cepat, dan bebas kesalahan.
- Eksitasi 15 VDC opsional, yang memberikan eksitasi energi lebih tinggi daripada eksitasi standar 5 VDC, memastikan pembacaan berkualitas tinggi untuk sensor dengan kabel panjang.
- ID lokasi dan nama sensor ditetapkan untuk setiap sensor. Hal ini memudahkan pengelolaan sejumlah besar sensor VW dari satu lokasi besar atau beberapa lokasi.
- Hasil pembacaan yang tersimpan dikelompokkan berdasarkan tanggal, yang, bersama dengan memori internal yang besar, meminimalkan kehilangan data.
- Setiap pembacaan ditampilkan dan direkam dengan pembacaan dalam unit mentah dan unit teknik.
- VWnote tidak memerlukan PC di lapangan untuk mengatur atau mengunduh data, yang berarti pengguna VWnote tidak perlu membawa PC di lokasi atau melek komputer untuk menggunakan VWnote.
Operation
Pengoperasian VWnote dikendalikan oleh menu internal. Menu utama menyediakan akses ke semua fungsi VWnote, termasuk:
- BACA – untuk membaca sensor VW yang saat ini terhubung ke VWnote.
- PENYIAPAN – untuk menambahkan sensor ke daftar sensor atau untuk mengedit parameter pembacaan dan tampilan sensor, serta faktor kalibrasi.
- DATA KE USB – untuk mentransfer data yang tersimpan di memori internal VWnote ke pen drive USB.
- TANGGAL/WAKTU – untuk menampilkan dan mengubah tanggal dan waktu jam waktu nyata di VWnote.
- EKSPOR CFG – untuk menyalin daftar dan konfigurasi sensor di VWnote ke pen drive USB.
- IMPOR CFG – untuk menyalin berkas konfigurasi sensor baru dari pen drive USB ke VWnote.
- INFO – untuk menampilkan informasi di VWnote, termasuk nomor seri, versi firmware, tanggal dan waktu, voltase baterai, dan status penyimpanan.
Yang diperlukan hanyalah menyalakan, menghubungkan sensor, atau mencolokkan pen drive, dan mengikuti menu yang muncul.
Applications
VWnote dapat digunakan untuk membaca sensor Vibrating Wire untuk pemantauan geoteknik dan struktural. Aplikasi yang umum meliputi:
- Pemantauan tekanan pori
- Pemantauan ketinggian air
- Pemantauan regangan
- Pemantauan perpindahan
- Pemantauan retakan
- Pemantauan beban
- Pemantauan sel tekanan
VWnote dapat digunakan dalam proyek-proyek seperti jembatan, terowongan, gua, penggalian dalam, rel kereta api, jalan raya, bendungan, stabilitas lereng, tambang, dan bangunan.
Specifications
Input Vibrating Wire
| Kategori | Keterangan |
| Rentang frekuensi sapuan | 450-6000 Hz |
| Resolusi | 0.1Hz |
| Akurasi | 0.01% dari skala penuh |
| Eksitasi on-board | 5V dan 15V gelombang persegi (dapat dipilih pengguna) |
Input Suhu
| Kategori | Keterangan |
| Sensor suhu | NTC 3kΩ |
| Rentang pengukuran | -50 hingga +150°C |
| Resolusi | 0.01°C |
| Akurasi | ±0.1°C |
Daya
| Kategori | Keterangan |
| Catu daya | nominal 6V DC, menggunakan baterai isi ulang Nikel Metal Hidrida (NiMH) |
| Peringatan tegangan baterai rendah | 4.1V |
| Konsumsi arus | 55mA saat siaga, 200mA saat membaca sensor pada 5V |
| Dengan lampu latar | tambahan 8mA |
| Masa pakai baterai | 30 jam terus-menerus tanpa lampu latar, 15 jam dengan lampu latar |
| Mati otomatis | 6 menit tidak ada aktivitas |
Tampilan (Display)
| Kategori | Keterangan |
| Tampilan | Layar LCD 16 x 2 karakter dengan lampu latar |
| Unit tampilan | Unit teknik dan unit mentah (Hz, Hz/1000, dan periode) |
| Antarmuka pengguna | Papan tombol 6 kunci membran |
Penyimpanan Data
| Kategori | Keterangan |
| Ukuran memori | Kartu memori SD internal 2 GB (standar) – cukup untuk 6 juta set pembacaan dan beberapa ribu setelan sensor individu |
| Antarmuka | USB (mode host saja) |
| Format set pembacaan | Stempel waktu, pembacaan dalam unit mentah dan teknik, suhu sensor dan informasi VWnote, termasuk suhu sekitar dan tegangan baterai |
| Metode transfer data | Melalui USB flash drive |
Properti Fisik
| Kategori | Keterangan |
| Ukuran | P 190mm x L 140mm x T 40mm |
| Berat | 0.95kg termasuk tas |
| Suhu operasional | -10 hingga +50°C |
Ordering Informations

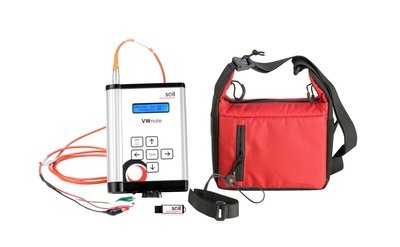

- VWnote – Perekam Genggam Vibrating Wire dengan Unit Teknik
- RO-1-VW-NOTE: Membaca instrumen VW dan termistor, serta termasuk manual, sertifikat kalibrasi, baterai isi ulang Nikel Metal Hidrida (NiMH), kabel sensor, tas jinjing, USB flash drive, dan perangkat lunak konfigurasi VWnote.
- Flyleads
- RO-1-VW-2.7: Flylead kotak terminal. Digunakan untuk membaca VW dan suhu ke kotak terminal RO-T.
- RO-1-VW-2.8: Flylead colokan kabel. Digunakan untuk membaca VW dan logger suhu ke colokan kabel CA-4.6.
- Manual VWnote
- MAN-290: Manual Pengguna VWnote.
