Alat Penguat Sinyal untuk Sensor Strain Gauge Type 131 0-10V Analogue Load Cell Bolt-on Amplifier Signal Conditioner

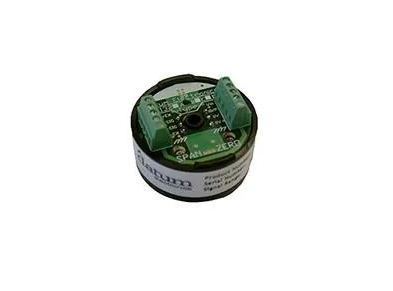

 Type 131 Bolt-on Load Cell Amplifier

Desain baru sekarang mematuhi RoHS terhadap standar industri yang dipersyaratkan dengan fitur tambahan termasuk:

• Kompatibel dengan semua sensor berbasis full bridge seperti bolt-on dua lubang, tiga lubang, dan desain kustom.

• Dirancang untuk menghasilkan output 4-20mA atau 0-10V yang dikalibrasi berdasarkan rentang beban tertentu.

• Memberikan tegangan eksitasi 8.0V untuk sensor.

• Tersedia pilihan output bipolar (opsional).

• Didesain agar sesuai dengan standar RoHS (ramah lingkungan).

• Menggantikan model lama Type 121 dengan fitur dan stabilitas yang ditingkatkan.

Fungsi dasar Penguat Sel Beban Tipe 131 adalah untuk memperkuat sinyal dari sensor apa pun dengan koneksi jembatan penuh, seperti perangkat dua lubang, tiga lubang, dan baut khusus Datum.

Penguatan sinyal ini memungkinkan pengguna untuk menggunakan data dari perangkat baut dengan cara yang lebih efisien dan produktif. Membaca sinyalnya memang sulit, tetapi dengan penguat, pekerjaan menjadi lebih sederhana, mudah, dan efisien.

Product Specification

• Tegangan Catu Daya: 12V – 24V DC

• Kisaran Suhu Operasional: -20ºC hingga +50ºC

• Resistansi Bridge Sensor: 120 – 2000 ohm

• Jenis Koneksi ke Load Cell: 4-wire

• Linearity: 1:4000

• Tegangan Eksitasi untuk Sensor: 8.0V

• Kisaran Input Penuh (Full Scale Input Range):

  • Type 131 (A): 0.25 mV/V – 0.85 mV/V

  • Type 131 (B): 0.65 mV/V – 1.65 mV/V

  • Type 131 (C): 1.5 mV/V – 2.5 mV/V

  • Type 131 (D): 2.25 mV/V – 3.25 mV/V
