Description
Features
- Cocok untuk pembacaan manual atau jarak jauh
- Unit kumparan yang dapat dilepas
- Rentang pengukuran dapat disesuaikan untuk menyesuaikan kompresi atau tegangan
- Mengandung termistor integral
- Tahan air hingga 700 kPa
Benefits
- Lebih dari 30 tahun keahlian dalam desain dan manufaktur teknologi instrumen Kawat Getar
- Pembacaan akurat dan berulang pada kabel yang panjang
- Umur pakai panjang, stabilitas jangka panjang, dan keandalan
- Kumparan dapat digunakan kembali
- Desain kecil dan profil rendah
Operation
Sensor dipasang dengan membersihkan area yang sesuai dengan bantalan pengikat di kedua ujung pengukur, mengatur tegangan pengukur menggunakan klip pemasangan, lalu mengelas titik atau merekatkan pengukur pada tempatnya.
Pengukur dapat disetel sepenuhnya untuk memantau kompresi, tegangan, atau diatur di titik tengah. Setelah pemasangan, perubahan regangan dipantau oleh rakitan kumparan yang terpasang di atas pengukur.
Sensor dapat dibaca dengan pembacaan Vibrating Wire yang tersedia secara komersial dan termistor yang terpasang memungkinkan Anda memantau variasi suhu. Seperti semua instrumen Vibrating Wire, penggunaan sinyal berbasis frekuensi memungkinkan kabel yang panjang antara instrumen dan titik pembacaan atau pencatat data.
Application
Alat Ukur Regangan Las Titik mengukur regangan pada komponen baja dan besi cor pada bangunan, jembatan, bendungan, dan pipa, serta pada batang tulangan di dalam beton massa atau tiang pancang. Alat ini dapat mengukur tarikan dan kompresi.
Aplikasi umum meliputi:
- Komponen baja dan penopang
- Pemantauan regangan akibat beban
- Jembatan dan bendungan
- Pemantauan regangan dan beban selama konstruksi dan masa pakai
- Pipa
- Pemantauan regangan di sekitar keliling pipa
- Terowongan
- Pemantauan lapisan SGI dan balok lengkung dorong
- Tiang pancang dan beton massa
- Pemantauan regangan pada batang tulangan selama konstruksi, pengujian tiang pancang, dan pengangkatan layanan.
Specification
Sensor
| Jangkauan | 3000 mikrostrain |
| Resolusi¹ | 0.4 mikrostrain |
| Akurasi | 0.5% dari skala penuh |
| Rentang suhu | -20 hingga C |
| Panjang pengukur aktif | 50.4mm |
| Metode eksitasi | Pluck or Sweep |
| Bahan | Baja tahan karat |
| Berat | 6g |
| Dimensi | P 65mm x L 13mm x T 6mm |
Casing Koil
| Tipe | Injeksi dibentuk ABS, dapat dilepas dengan termistor |
| Panjang kabel standar | 3m, 10m, 25m |
| Tipe termistor | NTC 3k$\Omega$ |
| Akurasi termistor | 0.5$^\circ$C |
| Resolusi termistor | 0.1$^\circ$C |
| Berat (koil saja) | 22g |
| Berat kabel /m | 30g |
| Tipe kabel | Selubung PUR 4 inti, pelindung foil & kawat pembuangan |
| Dimensi | P 77mm x L 16mm x T 18mm |
Las Titik
| Daya las | 22 watt/detik |
| Las per pengisian baterai | >3000 |
1 Tergantung pada Peralatan Pembacaan (CR1000)
2 Panjang lainnya tersedia
Ordering Information

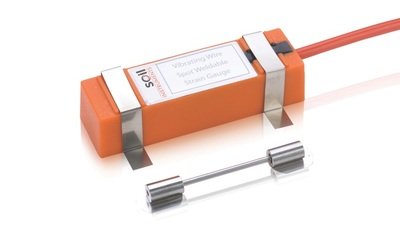

Pengukur Regangan Kawat Bergetar yang Dapat Dilas Titik
Jangkauan regangan 3000µ. Membutuhkan satu sensor ST1-2 per pengukur. Alat penegang atau klip diperlukan untuk instalasi.
| Kode | Barang | Keterangan |
| ST1-1.1 | Pengukur regangan |
Sensor Pengukur Regangan
Termasuk termistor, dan dua strap las ke bawah. Membutuhkan satu pengukur ST1-1.1 per sensor.
| Kode | Barang | Keterangan |
| ST1-2.1 | Sensor dengan panjang kabel yang ditentukan | Kabel CA-3.1-4-IC harus dipesan secara terpisah |
| ST1-2.2 | Sensor dengan panjang kabel 3 meter | |
| ST1-2.3 | Sensor dengan panjang kabel 10 meter | |
| ST1-2.4 | Sensor dengan panjang kabel 25 meter |
Kabel Penghubung dan Kelengkapan
| Kode | Barang | Keterangan |
| CA-3.1-4-IC | Kabel instrumen | 4 inti, 7/0.20, terlindung. Harga per meter, jaket poliuretan. |
| CA-4.1 | Kit penyegel sambungan | |
| CA-4.2 | Pita perekat berwarna | Set isi 10. |
| CA-4.3 | Alat crimping | |
| CA-4.4 | Selongsong crimping | Set isi 100. |
| W6-6.1 | Pengikat nilon | Harga per buah, 150mm x 3.5mm. Kemasan isi 100. |
| ST1-3.5 | Pengikat nilon | Harga per buah, 370mm x 4.7mm. Kemasan isi 100. |
Aksesoris Instalasi
| Kode | Barang | Keterangan |
| ST1-3.1-220 | Las titik untuk 220v | |
| ST1-3.1-110 | Las titik untuk 110v | |
| ST1-3.1-BATT | Baterai las titik | |
| ST1-3.2 | Perekat logam kimia | |
| ST1-3.3 | Alat penegang. Presisi dapat disesuaikan. | |
| ST1-3.6 | Klip penegang. Set untuk rentang tengah, tidak dapat disesuaikan. | |
| ST1-3.4 | Strap las ke bawah cadangan. Spare atau pengganti. Dua diperlukan per sensor. | |
| ST2-1.5 | Penutup pelindung termal. Harga per buah, 370mm x 4.7mm. Kemasan isi 100. |
Manual
| Kode | Barang | Keterangan |
| MAN-126 | Panduan Pengukur Regangan Kawat Bergetar yang Dapat Dilas Titik |
