Alat Perekam Data Getaran Multi-kanal Multi-channel Vibration Data Logger

Instrumen akuisisi getaran multi-saluran (MAS-VBLog) merupakan instrumen akuisisi terdistribusi jaringan 24-bit. Menggunakan antarmuka Ethernet, komputer dapat mengendalikan beberapa instrumen akuisisi melalui LAN. Instrumen ini cocok untuk transmisi getaran, kebisingan, guncangan, tegangan, dan akuisisi sinyal kuantitas fisik lainnya yang terdistribusi, multi-titik, jarak jauh, atau nirkabel.

Model VBLog adalah instrumen akuisisi getaran 8 kanal. Instrumen akuisisi ini menggunakan ADC 24-bit, dan frekuensi pengambilan sampel kanal tunggal dapat mencapai hingga 4kHz. Instrumen akuisisi ini mengadopsi sistem operasi tertanam, yang dapat mengumpulkan data secara otomatis secara offline, memiliki memori 16GB, dan dapat dioperasikan serta ditampilkan melalui halaman web menggunakan komputer atau ponsel.

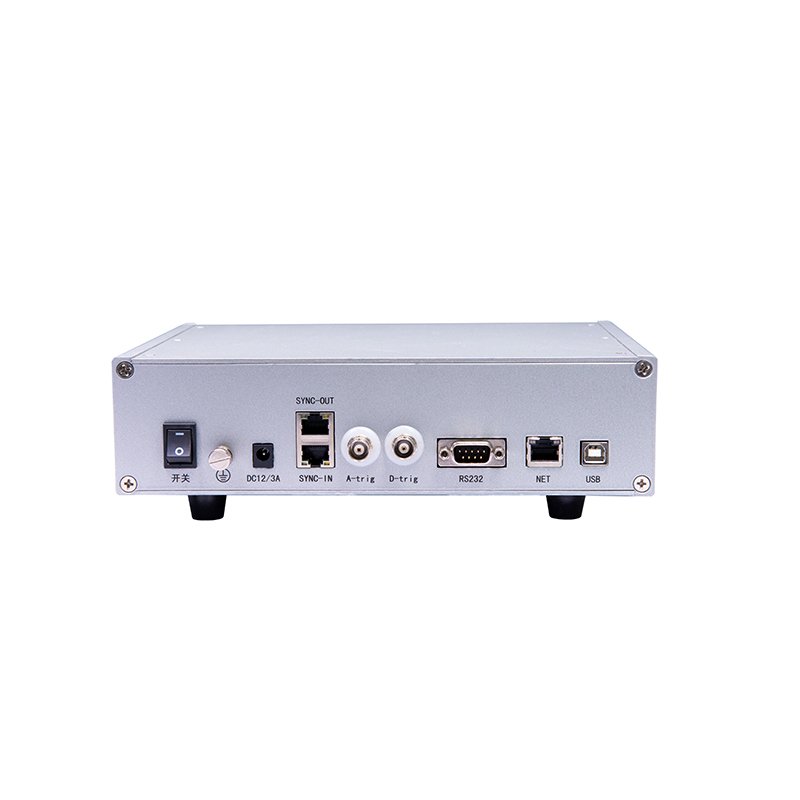

Instrumen akuisisi ini dapat melakukan sinkronisasi kaskade beberapa instrumen akuisisi getaran melalui kabel jaringan, menyediakan port jaringan dan port serial RS232, serta mendukung pemicu sinyal analog eksternal dan pemicu sinyal digital. Instrumen ini dapat dikombinasikan dengan modul transmisi data router 4G dan platform cloud untuk membentuk sistem pemantauan getaran nirkabel, yang mendukung pengumpulan data berkala dan pemicu ambang batas. Instrumen akuisisi ini dapat dilengkapi dengan perangkat lunak akuisisi dan analisis dinamis untuk mewujudkan pemantauan dinamis getaran lokal secara real-time, analisis, dan pemrosesan data. Instrumen akuisisi ini dapat digunakan secara luas dalam pemantauan kesehatan infrastruktur seperti lubang pondasi kereta bawah tanah, jembatan, gedung, bendungan, struktur baja besar, dan jaringan pipa, dll.

Categories: Data Logger, Vibration Data Logger

Description
Reviews (0)

Description

Characteristic:

● ADC 24-bit, laju pengambilan sampel hingga 4kHz per kanal, rentang pengukuran ±10V, rentang dinamis 105dB
● Mendukung pemicu sinyal analog dan sinyal digital
● Mendukung sensor keluaran tegangan analog
● Bekerja sama dengan platform cloud untuk mewujudkan pemantauan getaran nirkabel jarak jauh

Application Scenarios:

● Pemantauan kesehatan infrastruktur seperti pondasi terowongan bawah tanah, jembatan, gedung, bendungan, struktur baja besar, dan jaringan pipa, dll.
● Transportasi pintar
● Pemantauan kesehatan jaringan pipa
● Pemantauan getaran

Specifications

Main Parameters
Dynamic Range	105dB (guaranteed value)
Number of Channels	8
Anti-aliasing Filtering	128 times oversampled digital filtering External 6th-order anti-aliasing filter Total attenuation-150dB/oct
Inter-channel Crosstalk	Below-100dB (adjacent channel, 1KHz full scale)
Range	±10V
Magnification	1、10、100、1000
Background Noise	<0.05mVrms (full scale)
Frequency Error	< 0.01%FS
Amplitude Error	< 1%FS
Amplitude Linearity	< 0.025%FS
Total Harmonic Distortion	-108dB@1KHz,-5dBFS
Input Impedance	Greater than 5MΩ
Input Connector	BNC
Signal Input Mode	Voltage DC/AC, ICP (external power supply)
Acquisition Capacity	16GB SDCard (optional)
Communication Interface	Gigabit Ethernet
Synchronous Mode	RJ45 twisted pair 100 m
Number of Cascade Stations	1~8
Analog Trigger Signal	0~5V
Digital Trigger Signal	3.3V/5V COMS (Logic High>2V, Logic Low < 0.8V)
Storage Mode	Computer storage acquisition instrument storage
Power Supply	12V/3.25A
Operating Temperature Range	-20 ℃ ~ 60 ℃
Working Current	1.1A @ 25 ℃,8 channels, 2Ksps
Weight	1.6Kg
L×W×H	284mm × 184mm × 80mm
