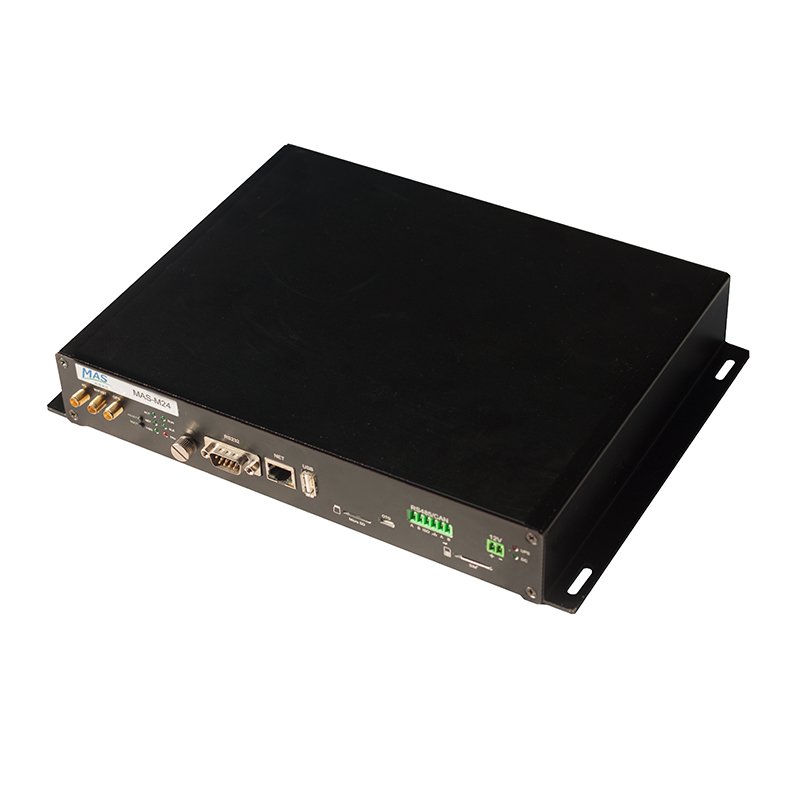

Alat Perekam Data Statis Multifungsi Multifunctional Static Datalogger M24

Dalam industri pemantauan keselamatan konstruksi saat ini, diversifikasi objek pemantauan, stabilitas sistem pengukuran, dan kemudahan instalasi menuntut persyaratan yang lebih tinggi. Metode pemantauan tradisional terutama melalui integrasi sistem modul fungsi tunggal, seperti suhu dan kelembapan, inklinometer, akuisisi string getar, dll., melalui transmisi jaringan bus industri. Sistem yang kompleks, beban kerja kabel, dan biaya perawatan yang tinggi menyulitkan industri pemantauan keselamatan untuk memantau sistem. Oleh karena itu, perusahaan mengembangkan platform akuisisi data statis modular berdasarkan SPP-1, sebuah produk instrumen akuisisi data statis multifungsi.

Categories: Data Acquisition, Data Logger

Description
Reviews (0)

Description

Instrumen akuisisi data statis multifungsi model M24 merupakan produk yang berbasis pada platform akuisisi data statis modular SPP-1. Instrumen akuisisi ini mengadopsi prosesor hemat energi dengan arsitektur Cortex-A7 kelas industri, yang menyeimbangkan konsumsi daya dan daya komputasi secara bersamaan untuk mencapai konsumsi daya yang lebih rendah dan kemampuan pemrosesan data yang lebih kuat. Perangkat ini mengadopsi sistem operasi Linux, mendukung aplikasi yang disesuaikan, mendukung fungsi akuisisi gabungan dari lima sinyal utama, mendukung modul fungsional opsional yang disesuaikan, dan mendukung berbagai metode komunikasi kabel dan nirkabel, sehingga memudahkan penggunaan produk. Produk ini banyak digunakan dalam pemantauan kesehatan infrastruktur seperti lubang pondasi kereta bawah tanah, jembatan, gedung, bendungan, dan lereng, dll.

Gambar 1-1 Diagram struktur jaringan instrumen akuisisi data statis multifungsi.

Instrumen akuisisi data statis multifungsi adalah produk SPP-1 yang berbasis pada platform akuisisi data statis modular. Instrumen ini mengintegrasikan rangkaian pengukuran berbagai sinyal seperti sensor getar/RS485/tegangan/arus/jembatan. Setiap saluran peralatan dapat dikonfigurasi sesuai kebutuhan untuk mengumpulkan sinyal sensor getar/RS485/tegangan/arus/jembatan.

Antarmuka daya eksternal peralatan terhubung ke sumber listrik utama atau sistem fotovoltaik eksternal, dan baterai lithium 2.2AH internal digunakan sebagai catu daya cadangan UPS untuk peralatan, yang dapat menyediakan daya bagi peralatan untuk terus beroperasi jika terjadi gangguan mendadak pada sumber listrik utama eksternal.

Peralatan dapat mengatur siklus akuisisi sesuai kebutuhan, dengan siklus akuisisi minimum 5 menit. Perangkat akan aktif dan mengumpulkan data sekali dalam setiap siklus pengumpulan, hibernasi setelah pengumpulan dan pengunggahan data, dan menunggu siklus pengumpulan berikutnya untuk aktif kembali. Mode operasi ini sangat mengurangi konsumsi daya perangkat dan menghasilkan konsumsi daya yang rendah.

Perangkat ini memiliki memori internal berkapasitas besar untuk mencadangkan data yang dikumpulkan (penyimpanan siklik). Ketika terjadi gangguan jaringan yang menyebabkan perangkat gagal melaporkan data yang dikumpulkan tepat waktu, perangkat akan secara otomatis menyimpan data dan mengunggahnya saat jaringan normal. Platform ini juga memiliki fungsi tampilan daya, yang dapat memantau kondisi kerja peralatan.

Characteristic：

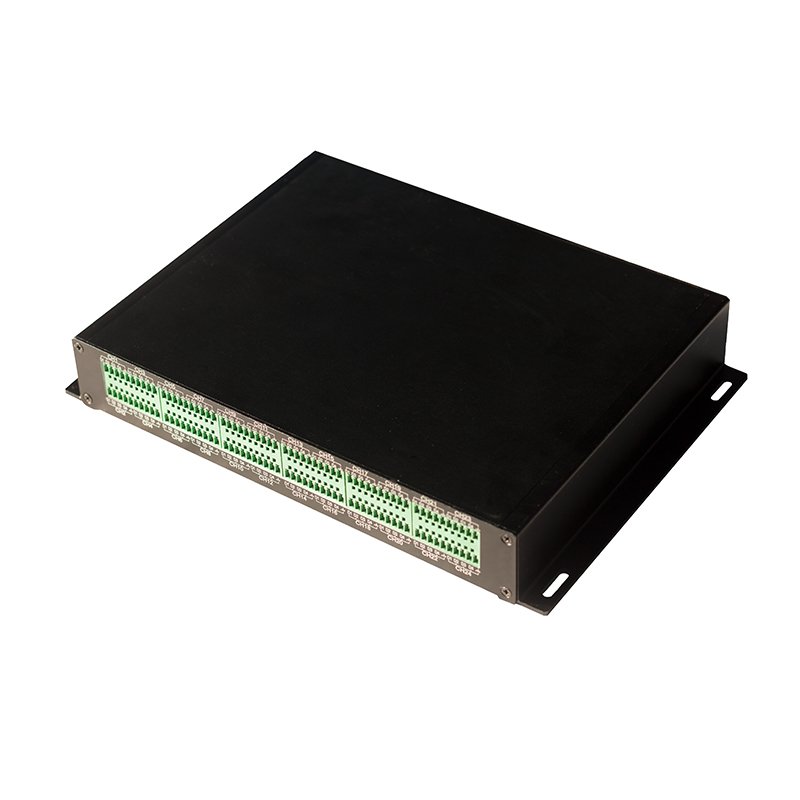

● Mendukung hingga 24 channel, setiap channel dapat dikonfigurasi untuk mengukur salah satu dari lima sinyal: vibrating wire / tegangan / arus / jembatan / RS485.
● Baterai lithium 2AH bawaan digunakan sebagai catu daya cadangan UPS. Setelah listrik eksternal padam, perangkat tetap dapat beroperasi untuk jangka waktu tertentu sekaligus mengirimkan informasi pemadaman daya ke platform.
● Berdasarkan desain platform modular, fungsi kustom dapat diwujudkan dengan mengganti modul pengukuran, serta kompatibel secara luas dengan berbagai sensor. Selain itu, mendukung pembaruan firmware jarak jauh (OTA) untuk meningkatkan algoritma sesuai kebutuhan.
● Mendukung Ethernet, komunikasi kabel RS485 terisolasi penuh, serta komunikasi nirkabel 4G, dan juga mendukung modul opsional GPS / WIFI / Bluetooth / LoRaWAN / NB-IoT.
● Dilengkapi dengan antarmuka komunikasi RS485 terisolasi penuh, perlindungan lonjakan pada antarmuka sensor, perlindungan terhadap kesalahan polaritas catu daya, pencegahan arus berlebih, dan pelepasan tegangan berlebih untuk meningkatkan keandalan serta keamanan antarmuka.
● Menggunakan kunci khusus untuk autentikasi chip guna melindungi logika inti dan algoritma utama perangkat. Selain itu, dapat dilakukan manajemen hak akses perangkat untuk aplikasi khusus, sehingga melindungi hak dan kepentingan pemilik produk.
● Mendukung instalasi cepat dengan magnet (quick installation & quick release) atau pemasangan dengan telinga gantung (diperlukan sasis kecil), yang praktis dan sesuai untuk sebagian besar skenario pemasangan. Juga mendukung konfigurasi lokal maupun platform, sehingga dapat segera digunakan.

Application Scenarios：

● Pemantauan kesehatan struktur jembatan
● Pemantauan kesehatan struktur bangunan
● Pemantauan kota pintar/infrastruktur
● Pemantauan kesehatan struktur tambang
● Pemantauan kesehatan struktur bendungan
● Pemantauan pipa

Specifications

Processor
Core Board Architecture	Cortex-A7
Measurement
Vibrating Wire Measurement Range	400Hz-3800Hz
Vibrating Wire Frequency Accuracy	Better than ±0.05Hzin fullscale
Frequency Resolution	0.01Hz
Bridge Measurement Range	0V~5V
Voltage Measurement Range	-10V~10V
Voltage Measurement Accuracy	0.025%FS
Current Measurement Range	4-20mA
Current Measurement Accuracy	0.01%FS
ADC bits	16
Sampling Rate	8Ksps/CH
Channel	8/16/24
Operating Current Allowed by Single	≤1A
Mixed Collection	Support”vibrating wire/RS485/voltage/current/bridge” acquisition configuration ofa single channel inasingle device, and support process configuration
Power Supply
Power Consumption	≤4W@12V
Ultra Low Power Mode	Support sleep mode
UPS Function	Built-in lithium battery (working temperature: -20°C-60°C), supports automatic switching of external power supply when abnormal power failure occurs
Powered by	Lithium battery and external power supply
Communication
RS485	Fully isolated RS485
4G	EC20, full Netcom
Ethernet	Fast Ethernet
WIFI (optional)	802.11b/g/n
Storage
Storage Capacity	Using microSD card,Memory capacity: 4GB, circular storage, the maximum number of supported data storage: 65535
Intelligent Diagnosis
Self-diagnosis	1. Sensor working status judgment 2. Power failure diagnosis 3.Others can be expanded
Protection
Power Protection	Anti-reverse connection/anti-overvoltage/anti-overcurrent/secondary surge protection
Communication Interface	ESD anti-static / secondary surge protection
Sensor Interface	Surge protection
Degree of Protection	IP65 (with asmall protective box)
Physics
Size	265(L)205(W)45(H)mm (16/24CH-without protective box)
Range of Working Temperature	Industrial grade temperature range -25°C-80°C (excluding lithium batteries)
Installation Method	Magnetic suction quick installation andquick release or hangingear fixing (need to configure a small chassis)
Weight	1.4kg (excluding protective box)
Special Function
Firmware Encryption	Private Key Authentication Chip (Hash Algorithm)
