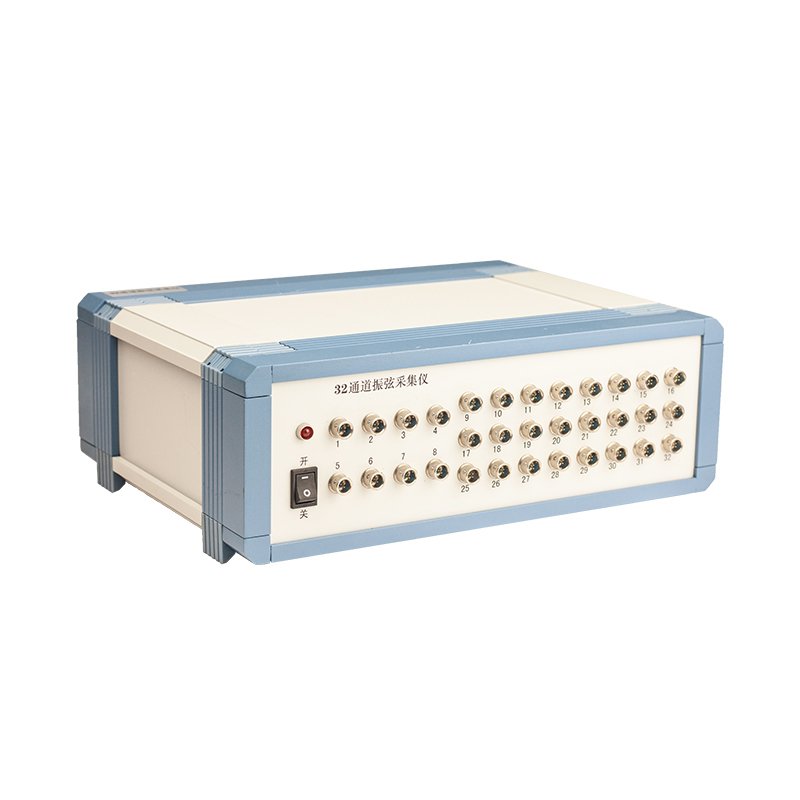

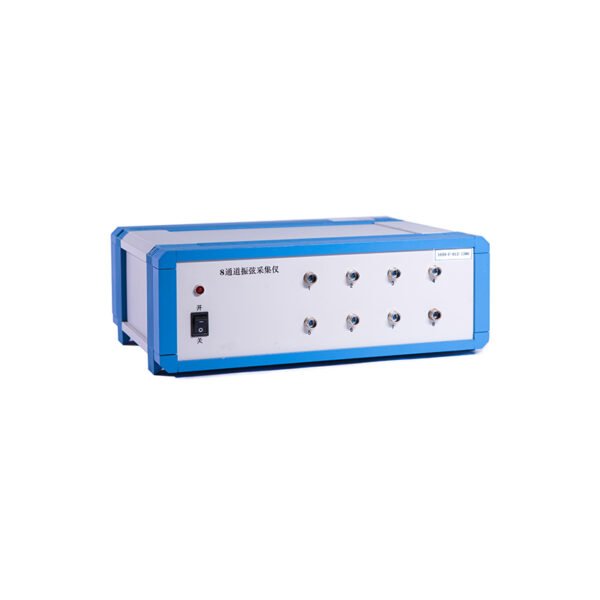

Alat Perekam Data Vibrating Wire Datalogger VWLog 8/16/32

Model VWLog adalah instrumen akuisisi kawat getar multi-saluran yang cocok untuk sinyal kawat getar dan keluaran akuisisi suhu oleh sensor kawat baja. Alat ini dapat digunakan untuk pemantauan tegangan, regangan, deformasi, tekanan rembesan, dan kuantitas fisik lainnya, serta analisis keselamatan dan stabilitas bendungan, jembatan, tanggul, proyek lalu lintas perkotaan, dan lereng tinggi.

Description

Instrumen ini menggunakan mikroprosesor 32-bit terbaru dengan algoritma FFT (Fast Fourier Transform) efisiensi tinggi untuk menghasilkan perhitungan frekuensi yang akurat untuk keluaran sinyal frekuensi sensor kawat getar. Integrasi tingkat tinggi, kinerja anti-interferensi yang kuat, serta mengadopsi antarmuka RS485 standar umum dan desain proteksi petir antarmuka, memungkinkan pengumpul data beroperasi dengan aman dan stabil dalam kondisi kerja yang berat.

Instrumen akuisisi mengirimkan sinyal eksitasi pulsa atau sapuan frekuensi melalui prosesor untuk mengeksitasi osilasi tali baja, yang kemudian menghasilkan gaya gerak listrik induksi. Sinyal diproses oleh rangkaian pengkondisi sinyal, termasuk penyaringan dan penguatan sinyal, dan sinyal yang telah diperkuat dikumpulkan dan diproses.

Characteristic:

● Versi terbaru dari antarmuka RS485 isolasi penuh, proteksi petir, dan anti-interferensi
● Menggunakan konverter A/D 16-bit, akurasi frekuensi mencapai ± 0,05Hz
● Kompatibel dengan semua sensor kawat getar kumparan tunggal, dengan sirkuit eksitasi arus konstan bawaan, dan menyediakan skema akuisisi untuk sensor kawat getar dengan mode pengukuran suhu termistor bawaan
● Mengingat interferensi frekuensi daya, filter notch frekuensi daya ditingkatkan untuk meningkatkan kemampuan anti-interferensi sinyal.

Specifications

Type	VWLog-8/16/32	VWLog-8/16-D
Channel	8/16/32	8/16
Measurement	Frequency, Temperature	Frequency, Temperature
Excitation Method	Pulse	Pulse
ADC	16bit	12bit
Frequency
Measuring Range	400Hz~3800Hz	400Hz~3800Hz
Resolution	0.01Hz	0.02Hz
Accuracy	±0.05Hz	±0.05Hz
Time Base Accuracy	±30ppm	±30ppm
Temperature
Sensor Type	Digital temperature sensor Thermistor temperature sensor	Digital temperature sensor Thermistor temperature sensor
Measuring Range	-55℃~125℃/-20℃~150℃	-55℃~125℃/-20℃~150℃
Resolution	0.01℃	0.01℃
Accuracy	±0.5℃	±0.5℃
Storage
Flash	32MB	16MB
Data Capacity	1000k	500k
Communication
Communication Method	RS485	RS485
RS485 Parameters	9600 band,8 bit,1 stop, no parity	9600 band,8 bit,1 stop, no parity
Physics
Temperature Range	-40℃~85℃	-40℃~85℃
PowerSupply	DC12V/2A	DC12V/1A
Static Current	130mA@25℃	35mA@25℃
Sensor Connect	Quick plug	Plug-in terminals
Weight	2.3kg	0.5kg
Size (LWH)	310mm220mm105mm	210mm100mm30mm
