Perangkat Kecil untuk Tugas Besar
Parit kabel untuk kabel serat optik broadband seringkali lebih sempit dan lebih dangkal dibandingkan dengan parit untuk pipa dan kabel konvensional. Meskipun demikian, kualitas pemadatan harus diperiksa dengan benar selama pengisian parit. Deflektometer penurunan beban konvensional terlalu besar untuk pengujian dan oleh karena itu tidak sesuai.
Dengan ZORN MINI, sebuah Light Weight Deflectometer yang dikembangkan khusus untuk aplikasi ini kini tersedia bagi perusahaan konstruksi dan kontraktornya. Berdasarkan spesifikasi pengujian TP BF-StB, Bagian B 8.3 yang telah terbukti, pengguna dapat menguji pemadatan secara andal dari lebar parit 120 mm menggunakan perangkat ini.
Tantangan Baru Memerlukan Keterampilan yang Sesuai
Pelat pembebanan ZORN MINI memiliki bentuk oval dan dengan lebar minimum 100 mm sesuai dengan geometri parit kabel serat optik yang sempit. Luas pelat sama dengan Light Weight Deflectometer konvensional dengan pelat pembebanan bulat berdiameter 150 mm. Tegangan normal maksimum di bawah pelat pembebanan ZORN MINI adalah 0,2 MN/m².
Selain itu, saat mengisi parit kabel serat optik yang sempit, lapisan material umumnya diaplikasikan dalam lapisan-lapisan dan dipadatkan. Ketebalan lapisan 150-200 mm lebih kecil dibandingkan saat pembukaan jalan konvensional. ZORN MINI dilengkapi dengan beban jatuh 5 kg yang disesuaikan dengan kondisi ini. Gaya tumbukan yang dihasilkan dengan beban jatuh sebesar 3,535 kN adalah optimal untuk pengujian lapisan-lapisan ini.
KONTROL PEMADATAN YANG AMAN UNTUK PARIT KABEL SEMPIT
Parit untuk kabel serat optik broadband seringkali lebih sempit dan lebih dangkal dibandingkan dengan parit untuk pipa dan kabel konvensional. Meskipun demikian, kualitas pemadatan harus diperiksa sebelum pemasangan kabel dan selama proses pengurugan kembali. Light Weight Deflectometer standar (pelat 300 mm, beban jatuh 10 kg) terlalu besar dan dengan demikian tidak sesuai untuk tugas ini.
ZORN MINI adalah model Light Weight Deflectometer yang dikembangkan khusus untuk aplikasi ini. Berdasarkan desain LWD yang sudah dikenal sesuai dengan spesifikasi pengujian TP BF-StB, Bagian B 8.3, pengguna dapat menguji pemadatan tanah di dalam parit sempit secara andal, dimulai dari lebar 120 mm.

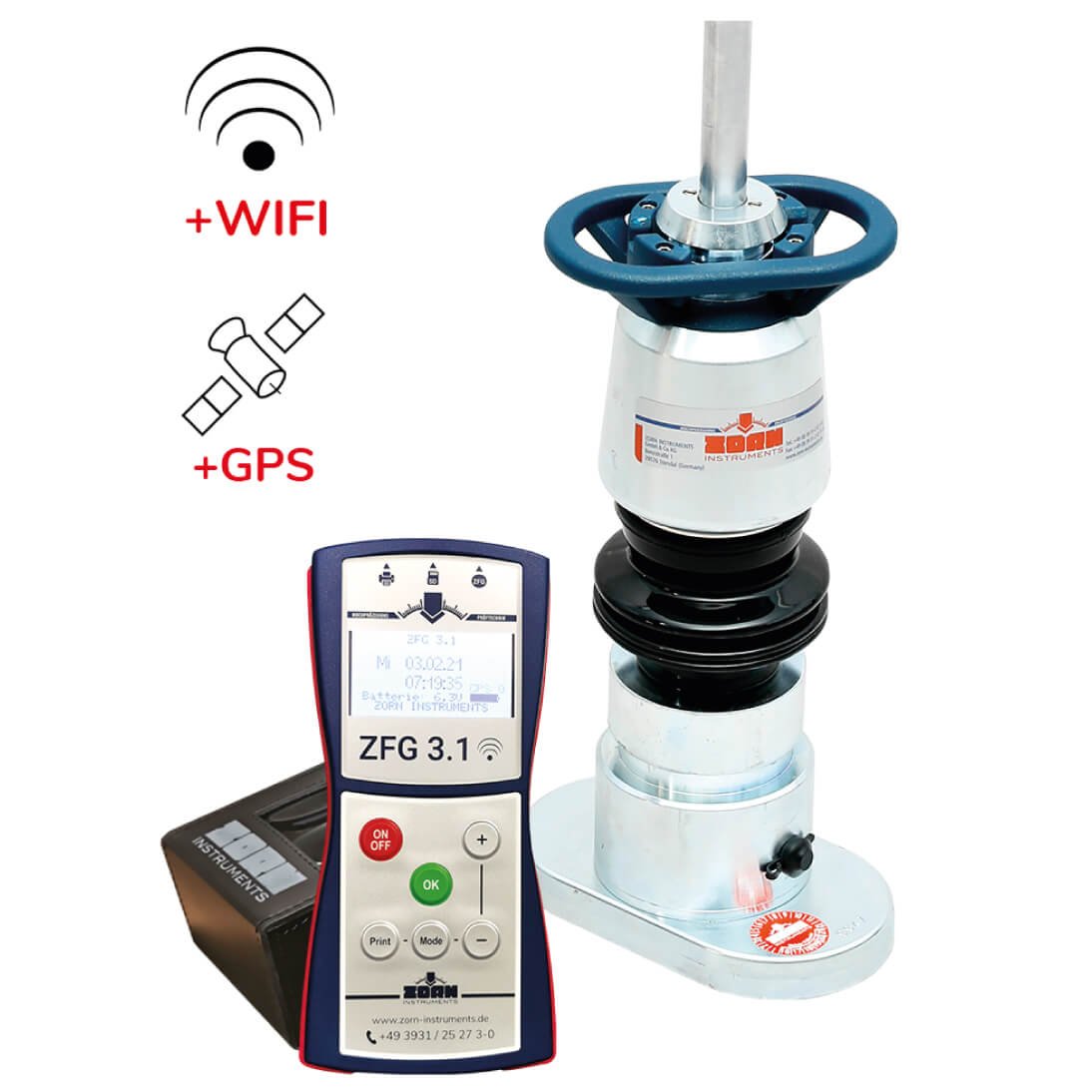

ZORN MINI 3.1
Light Weight Deflectometer (LWD) Mengikuti standar ASTM E2835-11 dan TP BF-StB Bagian B 8.3 Dikalibrasi sesuai TP BF-StB Bagian B 8.4
SPESIFIKASI TEKNIS:
- Beban jatuh: 5 kg (berat)
- Perangkat pembebanan: 940 mm, 9,4 kg (tinggi, berat total)
- Pelat dasar oval: 190 mm, 110 mm, 6,9 kg (lebar, kedalaman, berat)
- Kotak elektronik: 120 mm, 90 mm, 0,5 kg (lebar, tinggi, berat)
- Fitur tambahan: WLAN, GPS | GNSS
PERANGKAT KECIL UNTUK TUGAS BESAR
ZORN MINI 3.1 ini sangat cocok untuk pengujian kualitas yang aman baik pada lapisan dasar maupun pada pengurugan kembali dalam apa yang disebut parit mini yang secara signifikan lebih sempit dan lebih dangkal dibandingkan dengan parit kabel konvensional.
Light Weight Deflectometer khusus ini dapat digunakan untuk pengujian pada dasar parit dan pada pengurugan yang dipadatkan dengan kenyamanan yang sama seperti menggunakan ZORN ZFG 3.1 atau ZFG 3.000 dalam parit standar.
KEMAMPUAN YANG DISESUAIKAN UNTUK TANTANGAN BARU
Pelat dasar ZORN MINI 3.1 memiliki bentuk oval untuk menyesuaikan dengan geometri parit mini, misalnya untuk kabel serat optik yang dapat memiliki lebar hanya 110 mm.
Tekanan tanah maksimum di bawah pelat beban ZORN MINI 3.1 adalah 0,2 MPa (MN/m²), yang sesuai dengan pelat bulat standar berdiameter 150 mm.
Pelat beban dapat dipasangkan ke perangkat pembebanan melalui kunci transportasi bayonet. Hal ini memudahkan operator untuk mengangkat ZORN MINI masuk dan keluar dari parit.
Meskipun parit kabel mini tidak sedalam parit standar yang aman dari pembekuan, material pengurugan kembali masih diletakkan dan dipadatkan dalam lapisan-lapisan. Dengan ketebalan 150 hingga 200 mm, ketebalan lapisan-lapisan ini lebih kecil dibandingkan dengan penggalian konvensional. Akibatnya, ZORN MINI 3.1 dilengkapi dengan beban jatuh yang dikurangi menjadi 5 kg. Gaya tumbukan yang dihasilkan oleh beban ini adalah 3,535 kN, yang telah terbukti optimal untuk pengujian lapisan tipis tersebut.

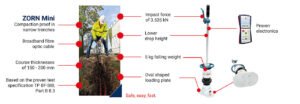

KOMPONEN PERANGKAT:
- Beban Jatuh 5 kg
- Elemen Pegas dalam Bellow
- Pelindung Kemiringan
- Kerucut Pemusat
- Konektor Sensor
- Pegangan Penangkap
- Pegangan
- Level/Waterpas
- Pembatas Kepala dengan Mekanisme Pelepasan
- Batang Pemandu
- Kunci Transportasi Bayonet
- Pelat Bantalan
- Pin Pemasangan dengan Sensor
