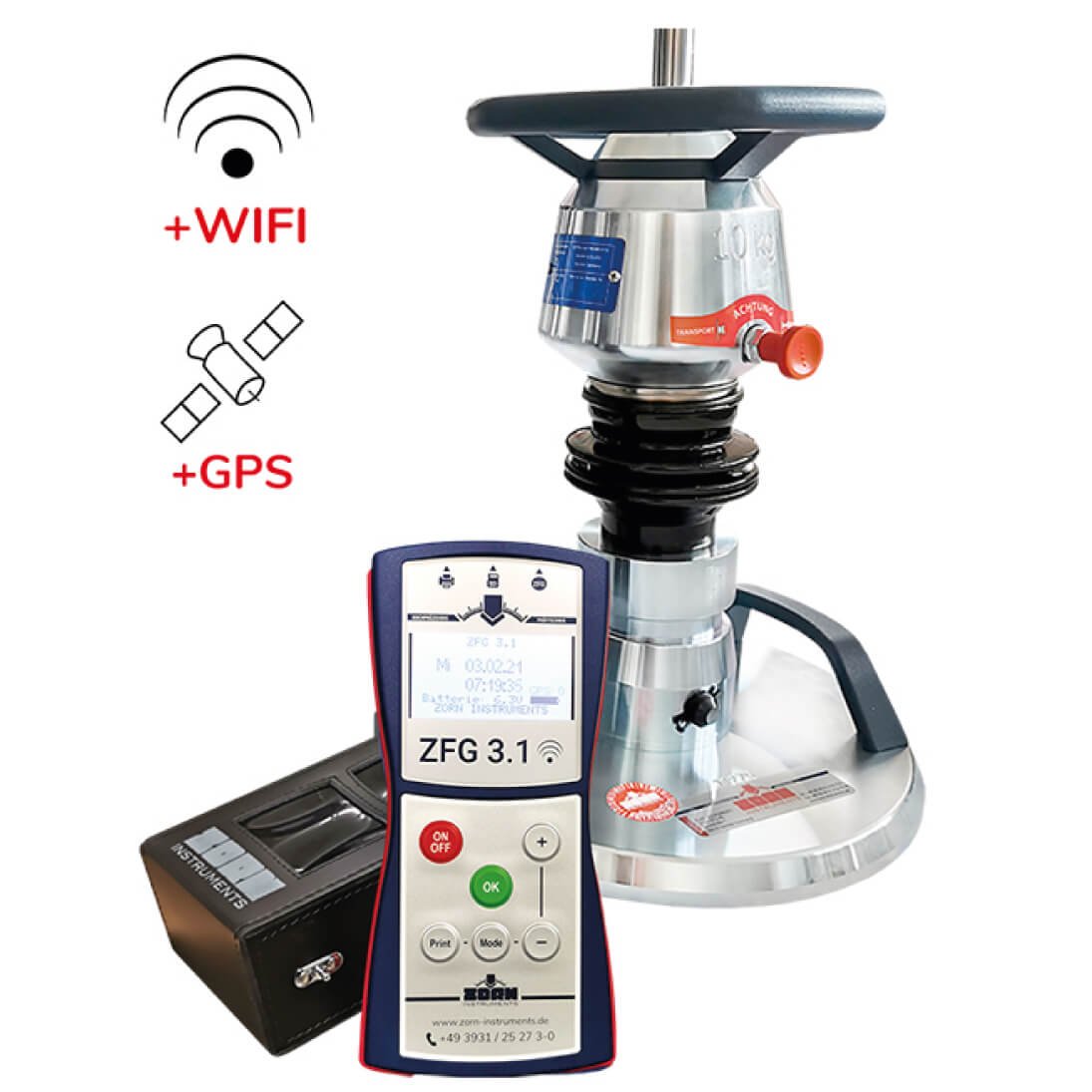

Alat Uji Daya Dukung Tanah ZORN ZFG 3.1 Light Weight Deflectometer (LWD)

Model LWD 3.1 terbaru kini lebih praktis, lebih ringan, dan yang terpenting — jauh lebih nyaman digunakan dibanding pendahulunya.

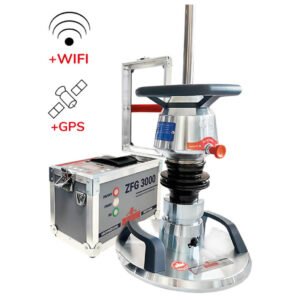

Sama seperti versi sebelumnya ZFG 3000, sistem navigasi menu sederhana pada ZFG 3.1 memungkinkan bahkan pengguna yang belum berpengalaman sekalipun untuk dengan aman melakukan dan mengevaluasi uji beban pelat dinamis (dynamic plate load test).
ZFG 3.1 merupakan peningkatan dari model ZFG 3.0 yang sudah ada.

Light Weight Deflectometer (LWD) digunakan untuk pengujian pemadatan tanah di bidang konstruksi jalan, teknik sipil, pekerjaan lanskap, konstruksi jembatan, dan sebagainya.
Alat ini digunakan untuk menentukan modulus deformasi dinamis (Evd [MN/m²]), yang dikenal juga sebagai uji beban pelat dinamis (dynamic plate load test).
Data ini digunakan untuk menilai daya dukung tanah dan kualitas pemadatannya.

Komponen mekanis dari LWD memiliki permukaan yang telah difinishing, menjadikannya kuat dan tahan lama.

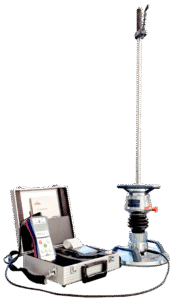

Selain itu, tersedia kotak pelindung untuk menyimpan perangkat elektronik pengukuran dan printer (opsional).

Bagian elektronik alat dilengkapi memori data untuk lebih dari 10.000 hasil pengukuran.
Baterai berkapasitas besar memastikan waktu operasi yang panjang untuk pengukuran yang stabil di lapangan.
Selain itu, penerima GPS terintegrasi dan pemancar WiFi juga sudah termasuk dalam sistem ini.

LWD 3.1 dirancang sebagai perangkat genggam ergonomis yang terbuat dari plastik kuat dan tahan lama.
Sumber dayanya menggunakan empat baterai R6 standar (Mignon / AA) dan mampu melakukan sekitar 1.500 kali pengujian (baterai sudah termasuk).
Koper kulit penuh yang tahan debu dan percikan air juga disertakan untuk perlindungan saat digunakan di lokasi konstruksi.

Category: Light Weight Deflectometer

Description
Reviews (0)

Description

WLAN Terintegrasi

ZORN kini membuat transfer data melalui WLAN (Wi-Fi) menjadi standar pada model terbaru ini. Kartu SD WLAN ZORN yang sebelumnya populer kini tidak lagi tersedia. Dibandingkan dengan itu, WLAN terintegrasi jauh lebih nyaman digunakan — tanpa repot mengganti kartu. Cukup dua kali klik untuk mengaktifkan WLAN di pengaturan: selesai.

Latar belakang:
Transmisi online cepat untuk data pengukuran Evd menjadi semakin penting bagi pengguna LWD. Pada tahun 2019, ZORN berhasil memperkenalkan ZORN D plus, yang menghubungkan akselerometer ZFG ke ponsel pintar dan tablet melalui Bluetooth. Namun, masih banyak pengguna yang lebih menyukai perangkat elektronik “nyata” untuk LWD mereka.
Bagi Anda, LWD 3.1 adalah pilihan sempurna: perangkat pengukur yang dirancang khusus dengan perangkat lunak independen. Dengan ZORN FG Software yang dikembangkan untuk tujuan ini, Anda dapat bekerja dengan data pengukuran Anda, membandingkannya satu sama lain, menyiapkan dan menyimpan protokol hasil, lalu mengirimkannya ke klien.

Penerima GPS yang Ditingkatkan

Untuk LWD 3.1, kami menawarkan penerima GPS internal yang ditingkatkan. Perangkat ini menangkap sinyal dari hingga tiga sistem satelit berbeda (GNSS) secara bersamaan — yaitu GPS, Galileo, dan GLONASS.
Peningkatan ini meningkatkan akurasi horizontal hingga dua meter, dibandingkan dengan tiga hingga lima meter pada GPS biasa (semua nilai dalam CEP).

Keunggulan Utama Secara Singkat

Komponen mekanis yang telah difinishing memastikan daya tahan tinggi.
Dapat digunakan di area terbatas (misalnya di bawah jembatan, parit pipa).
Dapat digunakan tanpa kendaraan beban atau peralatan bantu lainnya.
Pegangan ergonomis berbentuk segitiga unik untuk memudahkan penanganan LWD dan mencegah terguling saat transportasi. Terbuat dari satu bagian tanpa sambungan las (dijamin garansi seumur hidup).
Pelat beban standar dilengkapi pin adaptor pintar untuk mengubah LWD menjadi pelat beban 150 mm atau untuk uji CBR dinamis (laboratorium & lapangan).
Pengingat kalibrasi terintegrasi serta self-test unik untuk memastikan fungsi instrumen.
GPS internal bertenaga tinggi dengan tampilan koordinat.
Pemancar Wi-Fi untuk transmisi data pengukuran yang cepat dan aman dari ZFG ke ponsel, tablet, atau PC.
Layar grafik dengan lampu latar dan tampilan kurva.
Printer termal berkualitas opsional untuk mencetak langsung di lokasi.
Memori internal hingga 10.000 pengukuran, dengan penyimpanan otomatis pada kartu SD.
Dapat memasukkan informasi tambahan secara manual pada perangkat.
Dampak pra-pembebanan dapat dinonaktifkan secara opsional.
Sinyal suara untuk konfirmasi validasi hasil pengukuran.
Pemeriksaan keabsahan internal (integrated plausibility check).
Waktu pengujian sangat singkat — hanya dua menit, dengan pengoperasian yang sangat mudah.

Hanya dalam 2 menit, Anda mendapatkan hasilnya

Pengoperasian LWD (Light Weight Deflectometer) sangat mudah dan praktis, karena kesalahan pengukuran akan secara otomatis dicegah melalui sistem pemeriksaan keabsahan internal (internal plausibility check).
Hal ini memastikan bahwa bahkan seseorang tanpa pengalaman teknis sekalipun dapat mengoperasikan LWD secara profesional setelah pengarahan singkat dan melakukan pengukuran kepadatan tanah yang presisi.

Lakukan pengukuran seperti biasa dan buat laporan uji lengkap menggunakan perangkat lunak ZORN FG Software.
Cukup dengan mendaftar online sekali saja, setelah itu Anda dapat memproses data tersebut kapan pun Anda mau.
