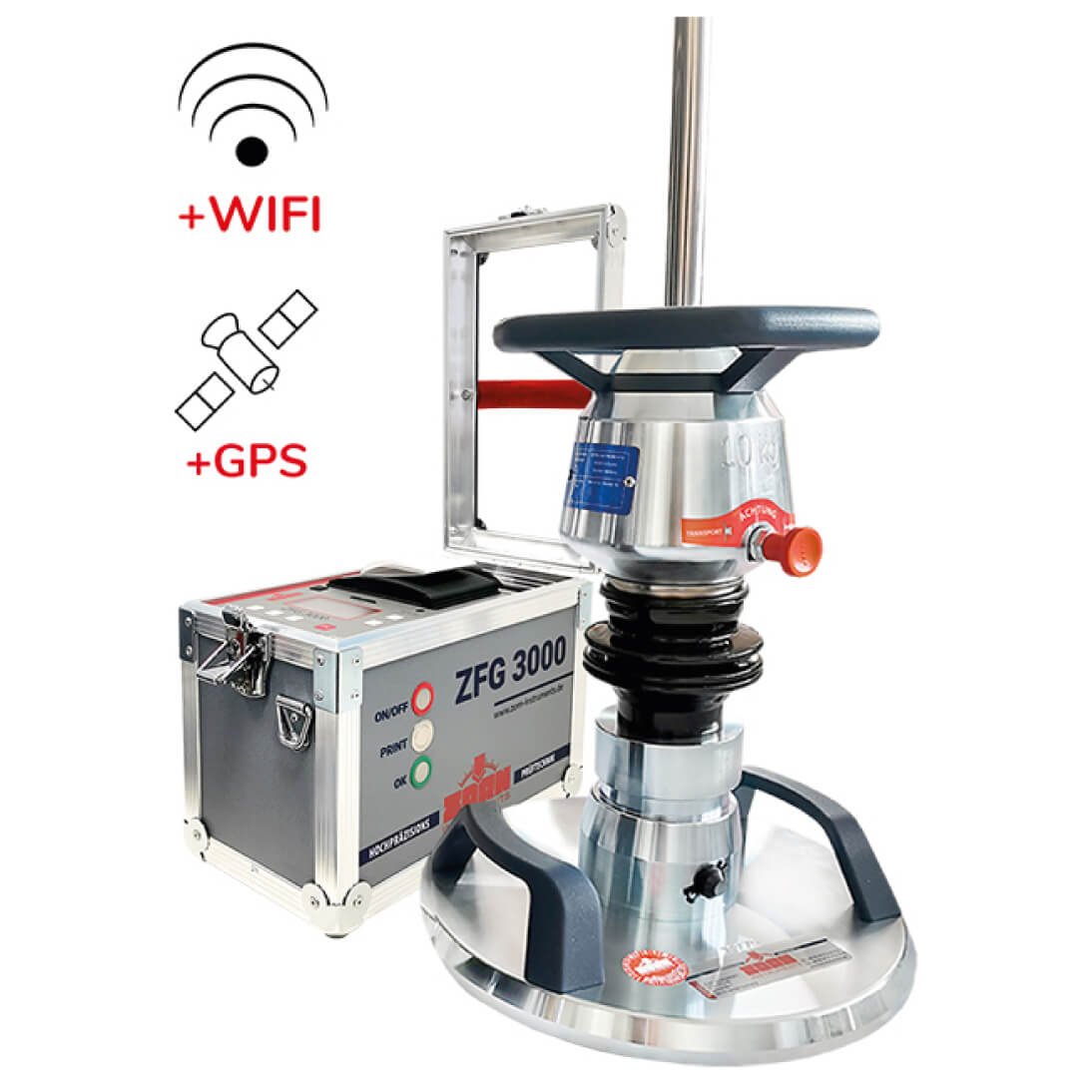

Alat Uji Daya Dukung Tanah ZORN ZFG 3000 Light Weight Deflectometer (LWD)

Light Weight Deflectometer digunakan untuk menentukan modulus deformasi dinamis E _vd [MN/m²] melalui uji beban pelat dinamis. Hal ini memberikan kesimpulan tentang daya dukung dan kualitas pemadatan tanah.

Bidang utama penerapan Deflektometer Ringan adalah pekerjaan tanah dan konstruksi rute lalu lintas. Bidang penerapan lainnya meliputi perkebunan, lansekap, dan eksplorasi tanah.

Komponen mekanis ZFG 3000 Light Weight Deflectometers telah melalui proses perawatan permukaan dan tahan terhadap kondisi lokasi konstruksi yang berat sekalipun. Selain itu, kami menawarkan perangkat elektronik pengukuran yang ringkas dalam casing yang kokoh dengan memori data internal untuk lebih dari 10.000 pengukuran, drive kartu SD, dan baterai yang sangat kuat untuk waktu pengoperasian yang lama. Printer termal dan penerima GPS terintegrasi serta pemancar WIFI untuk transmisi data pengukuran secara nirkabel, cepat, dan aman dari ZFG ke ponsel pintar, tablet, atau PC juga disertakan. Jika berdebu, tutup casing dan operasikan perangkat dengan mudah dari luar.

Category: Light Weight Deflectometer

Description
Reviews (0)

Description

Keunggulan Anda sekilas

Pengujian di bawah kondisi lapangan yang berat dengan komponen mekanis berpermukaan halus
Pengujian di lokasi sempit (misalnya di bawah jembatan, parit pipa)
Dapat digunakan tanpa kendaraan pemuat atau peralatan tambahan lainnya
Pegangan ergonomis unik berbentuk segitiga untuk memudahkan penanganan LWD, mencegah alat berguling saat diangkut. Pegangan terbuat dari satu bagian tanpa sambungan las yang mudah patah
(Kami memberikan garansi seumur hidup untuk bagian ini!)
Pelat beban standar dilengkapi adaptor pintar untuk mengganti LWD ke pelat beban 150 mm yang lebih kecil atau untuk pengujian CBR dinamis (di laboratorium dan lapangan)
Pengingat kalibrasi terintegrasi dan uji mandiri unik untuk pemeriksaan fungsional alat
Penerima GPS standar yang kuat dengan tampilan koordinat
Pemancar WIFI untuk transmisi data pengukuran yang nirkabel, cepat, dan aman
Layar grafis dengan tampilan kurva dan lampu latar
Printer termal berkualitas tinggi terintegrasi untuk hasil cetak langsung di lokasi
Memori internal untuk sekitar 10.000 pengukuran, dengan penyimpanan otomatis data hasil pengukuran ke kartu SD
Input informasi tambahan (pengetikan langsung pada perangkat)
Dampak pra-pembebanan dapat dinonaktifkan secara opsional
Sinyal suara sebagai konfirmasi bahwa tumbukan pengukuran valid
Pemeriksaan kewajaran data (plausibility check) terintegrasi
Waktu pengujian sangat singkat, hanya dua menit dengan penanganan yang sangat mudah

Hasilnya hanya dalam dua menit

Penanganan yang mudah

Pengoperasian LWD (Light Weight Deflectometer) sangat nyaman dan sederhana, karena sejak tahap desain dan pengembangan telah dilakukan upaya besar untuk secara otomatis mencegah hasil pengukuran yang salah melalui pemeriksaan kewajaran internal (internal plausibility check).
Hal ini memastikan bahwa bahkan seseorang yang bukan ahli pun dapat mengoperasikan alat Light Weight Deflectometer dengan benar setelah instruksi singkat dan melakukan pengukuran pemadatan tanah secara akurat.
Namun, jika Anda memiliki pertanyaan, silakan merujuk ke FAQ untuk mengetahui kemungkinan penyebab kesalahan… atau hubungi kami secara langsung.

Hasil dari proses pengukuran, termasuk kurva penurunan (settlement curves), dapat langsung dicetak di lokasi menggunakan printer mini terintegrasi.
Semua hasil juga dapat dilihat, diproses, dan dicetak ulang kemudian melalui kartu SD.
Dengan perangkat lunak ZORN FG, Anda dapat melihat, membandingkan, dan melengkapi data pengukuran, lalu mengirimkannya sebagai laporan uji akhir ke kantor atau klien.

Peralatan dasar | Kuat dan tahan lama

Perangkat pengukuran lengkap termasuk slot kartu SD, kartu SD, printer, dan GPS (opsional)
Pelat beban 300 mm dengan sensor percepatan dan pin adaptor (permukaan halus)
Pin adaptor juga berfungsi sebagai pin yang dapat diganti untuk pengujian CBR (laboratorium dan lapangan) serta pelat beban 150 mm
Perangkat beban 10 kg (Evd 15–70 MN/m²)
Opsional dengan perangkat beban 15 kg (Evd 70–105 MN/m²)
Catatan kalibrasi (pengingat kalibrasi otomatis melalui sistem elektronik pengukuran)
Sertifikat kalibrasi yang terkonfirmasi
Buku petunjuk penggunaan

Evaluasi secara detail

Evaluasi hasil pengukuran dari LWD 3000 Anda dapat dilakukan langsung di lokasi proyek atau di komputer di kantor Anda.

Setelah setiap pengukuran selesai, hasilnya — termasuk semua kurva pengukuran — dapat dibaca pada layar besar dengan lampu latar (backlit display).
Data secara otomatis disimpan di memori internal dan juga di kartu SD yang terpasang.

Dengan printer termal terintegrasi, Anda dapat mencetak hasil langsung di lokasi.
Cetakan tersebut menampilkan:

Modulus deformasi dinamis (Evd)
Nilai penurunan individu dan nilai rata-rata
Rasio antara penurunan dengan kecepatan penurunan (s/v)
Posisi GPS (modul GPS opsional saat pembelian)
serta teks lokasi pengukuran

Menggunakan kartu SD, hingga 10.000 hasil pengukuran dapat disimpan dengan aman.
Perangkat lunak ZORN FG memungkinkan tampilan individu dari log pengukuran dengan semua informasi detail, ringkasan data, serta evaluasi dalam bentuk statistik.
Antarmuka ke berbagai penyedia peta (seperti Google Maps) memungkinkan tampilan titik pengukuran pada peta atau citra satelit.

Dokumentasi dari hasil pengujian Anda dengan demikian menjadi aman sekaligus sangat mudah dilakukan.

Detail yang ditampilkan:

Tiga hasil penurunan pelat beban dengan kurva penurunan dan nilai rata-rata
Tiga nilai kecepatan penurunan dengan nilai rata-rata
Nilai s/v sebagai indikator daya padat tanah yang diuji
Modulus deformasi Evd sebagai ukuran kualitas pemadatan dan untuk menilai kapasitas dukung tanah
