Alat Uji Kekuatan Tarik Langry LR-10T/20T/30T Anchor Bolt Pull-out Tester

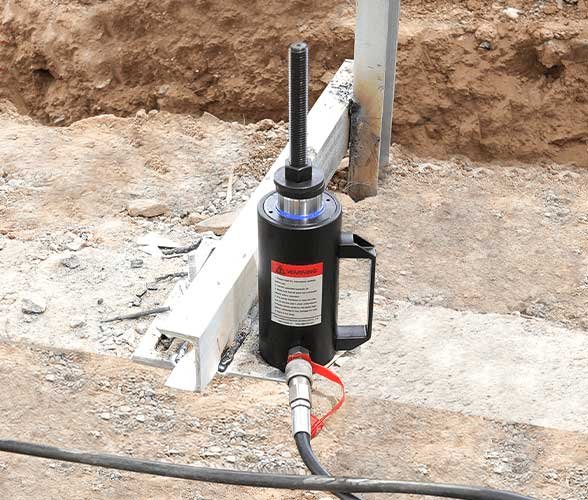

Alat uji tarik jangkar seri LR cocok untuk pengujian gaya jangkar batang jangkar, batang baja, baut ekspansi, dll., dan juga dapat digunakan untuk pengujian gaya tarik di lokasi dinding tirai kaca (pengujian). Alat ini merupakan salah satu instrumen penting untuk inspeksi kualitas proyek konstruksi batang jangkar.

Description

SPECIFICATIONS	100kN	200kN	300kN	500kN	1000kN
Ф d1	27mm	35mm	45mm	60mm	85mm
Ф d2	49mm	65mm	74mm	104mm	148mm
Ф d3	81mm	116mm	125mm	160mm	220mm
h1	180mm	210mm	210mm	220mm	270mm
h2	11mm	11mm	11mm	11mm	22mm

Fitur

Badan utama yang menebal dari baja berkekuatan tinggi dengan ketahanan tekanan tinggi dan tidak ada deformasi
Pemesinan presisi silinder oli dan katup satu arah untuk mempertahankan tekanan konstan tanpa kebocoran oli
Memori untuk 500 rekaman data, dengan fungsi iluminasi LCD dot matrix
Tanpa pelacakan, penahanan puncak, dan penghentian otomatis
Koreksi data otomatis untuk meningkatkan akurasi instrumen
Layar LCD lebar untuk memudahkan pembacaan data
Desain konsumsi daya sangat rendah, dengan waktu kerja terus menerus lebih dari 200 jam

Spesifikasi

Model	Cylinder center hole	Cylinder stroke	Measurement range	Cylinder weight	Common anchorage	Pull rod	Converter
LR-10T	27mm	60mm	0-100kN	5.5kg	Φ6-Φ20	M18	M6-20
LR-20T	35mm	70mm	0-200kN	13kg	Φ6-Φ25	M24	M6-22
LR-30T	45mm	70mm	0-300kN	15kg	Φ6-Φ32	M30	M6-27

Aplikasi

Penguji Penarikan Baut Jangkar LANGRY LR-10T/20T/30T sangat penting untuk menilai kekuatan penjangkaran baut dalam konstruksi, memastikan integritas struktural dan kepatuhan keselamatan dalam berbagai proyek.

Item		100kN	200kN	300kN	500kN	1000kN
Pull rod	M1	18mm	24mm	30mm	39mm	45mm
	h1	300mm	310mm	310mm	310mm	460mm
	Фd1	26mm	33mm	43mm	50mm	63mm
Converter	M2	6~20mm	6~24mm	6~30mm	6~36mm	20~42mm
	Ф d2	26mm	33mm	33mm(6-18)	43mm(20-30)	63mm
	Ф d2	26mm	33mm	33mm(6-18)	33mm(6-18)	63mm
Anchorage	Ф d3	50mm	68mm	68mm	74mm	125mm
	Ф d4	18.5mm	24.5mm	31mm	40mm	46mm
	h2	6mm	10mm	10mm	15mm	32mm
