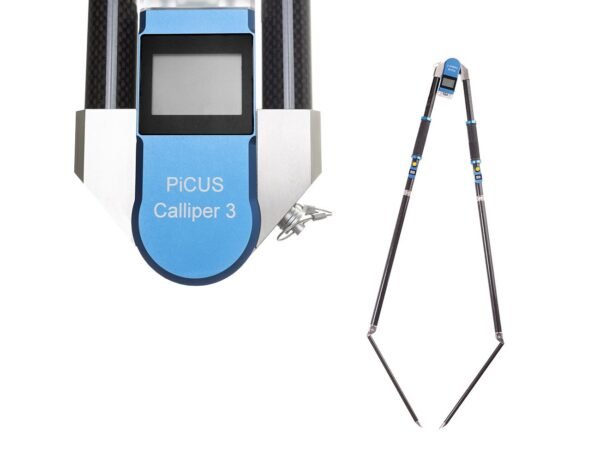

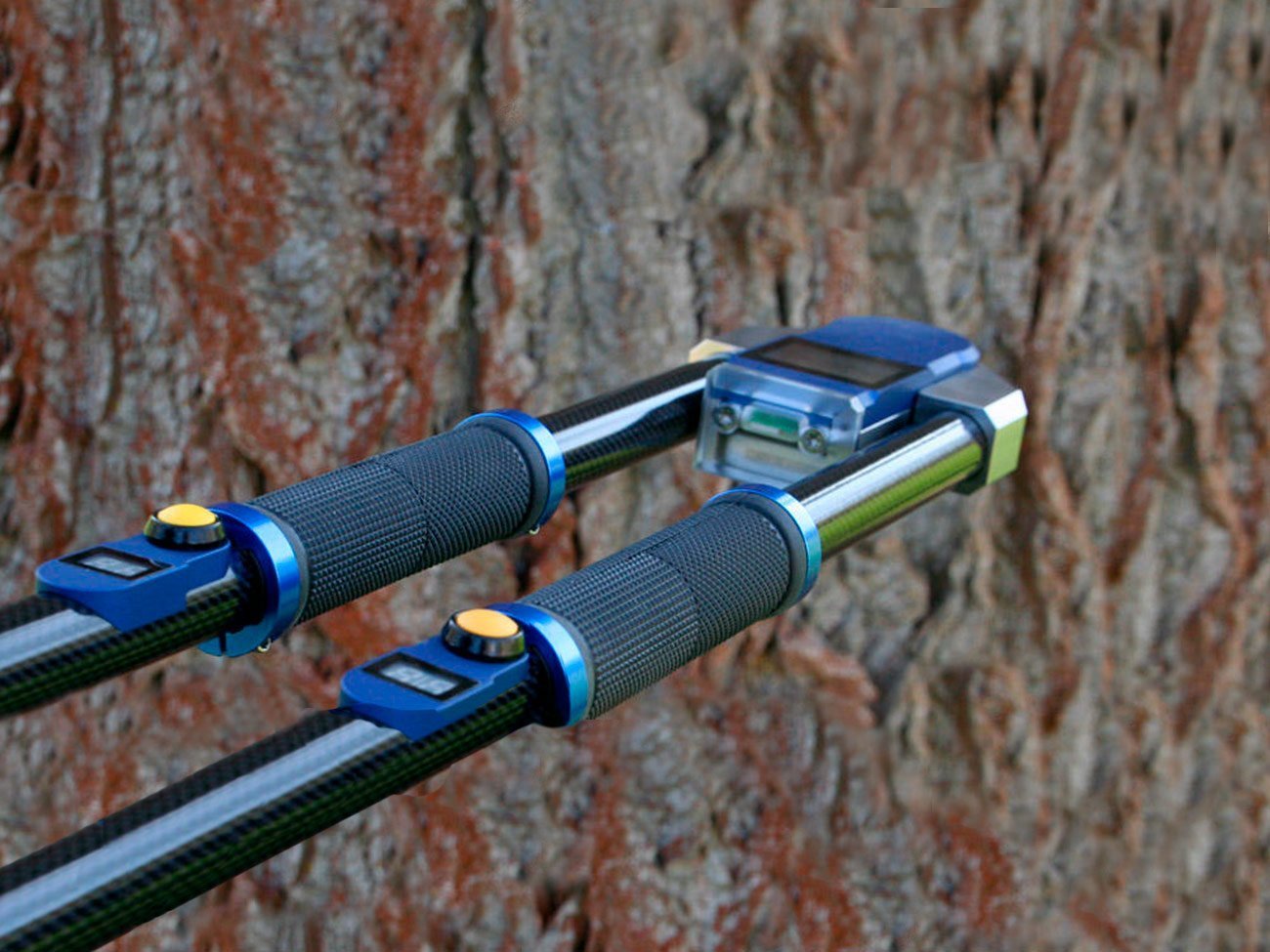

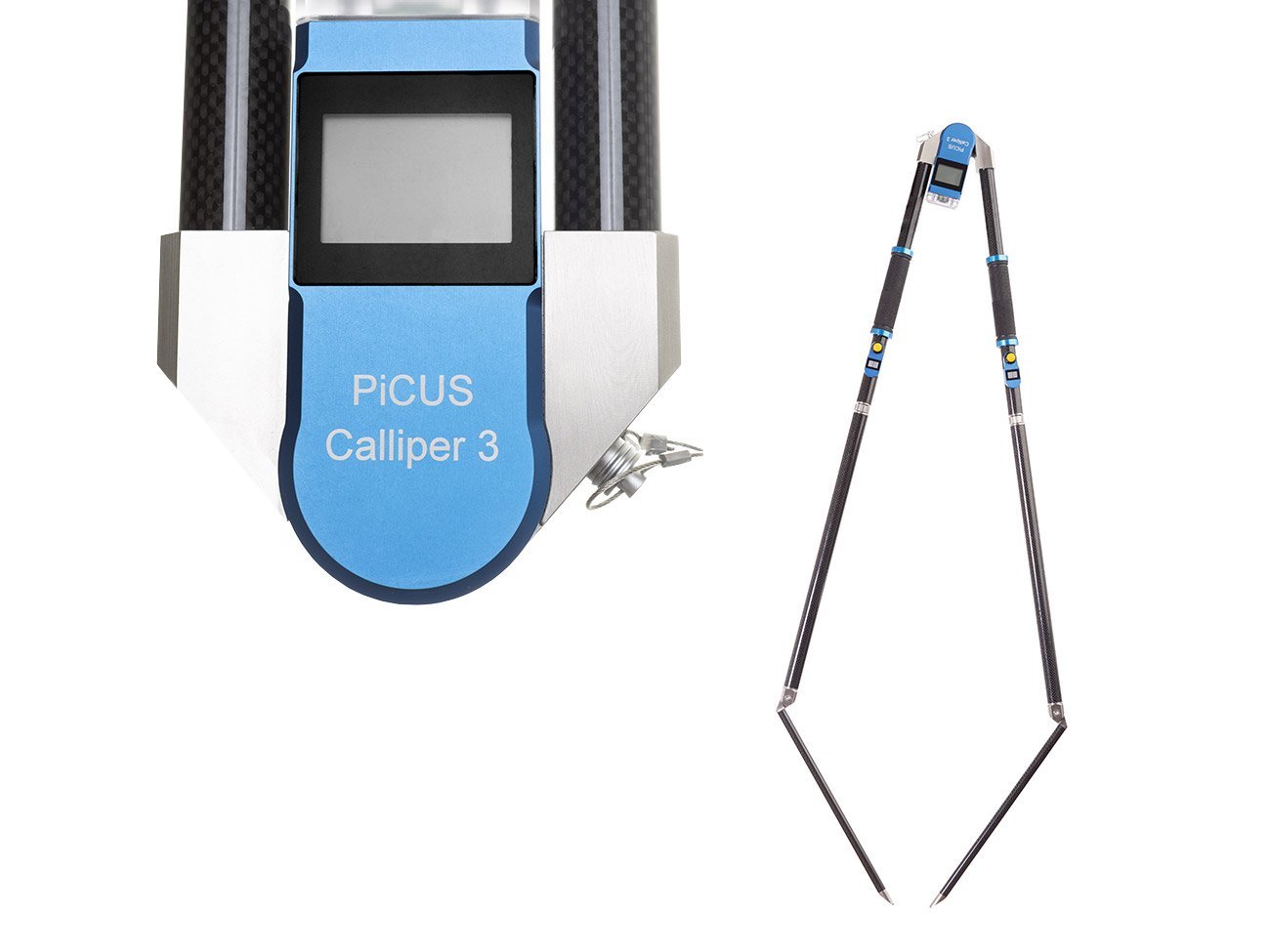

Alat Uji Pohon PiCUS Calliper

Kedua metode tomografi kami membutuhkan informasi geometri yang tepat terkait posisi semua titik pengukuran untuk menghitung tomogram resistansi sonik dan elektrik. Tomogram akan lebih presisi jika posisi titik pengukuran dimasukkan seakurat mungkin. PiCUS Calliper adalah instrumen yang membantu mengukur posisi semua titik pengukuran dengan cepat dan akurat.

Description

Sebelum pengukuran tomograf sonik dapat dilakukan, geometri pohon pada bidang pengukuran harus ditentukan. PiCUS Calliper memungkinkan penanganan yang mudah dan implementasi metode triangulasi yang presisi, bahkan untuk bentuk penampang pohon yang rumit. Semakin presisi geometri ditentukan, semakin akurat tomogramnya. PiCUS TreeTronic 3 dan PiCUS Sonic Tomograph 3 keduanya kompatibel dengan PiCUS Calliper. Sebagai pilihan, PiCUS Calliper dapat diintegrasikan langsung ke dalam wadah tomograf. Dengan demikian, Anda memiliki semua yang Anda butuhkan untuk pengukuran dengan mudah.

features

Dapat dipasang dalam 2 ukuran: lengan dapat diperpanjang jika diperlukan
Jangkauan kerja yang luas: hingga 1600 mm atau hingga 2150 mm
Deteksi otomatis, cepat, dan presisi untuk semua posisi titik pengukuran
Kemudahan penggunaan yang tinggi: tampilan yang mudah dibaca, tombol praktis, dan mudah dioperasikan
Ringan: Tabung terbuat dari karbon
Bluetooth untuk koneksi PC

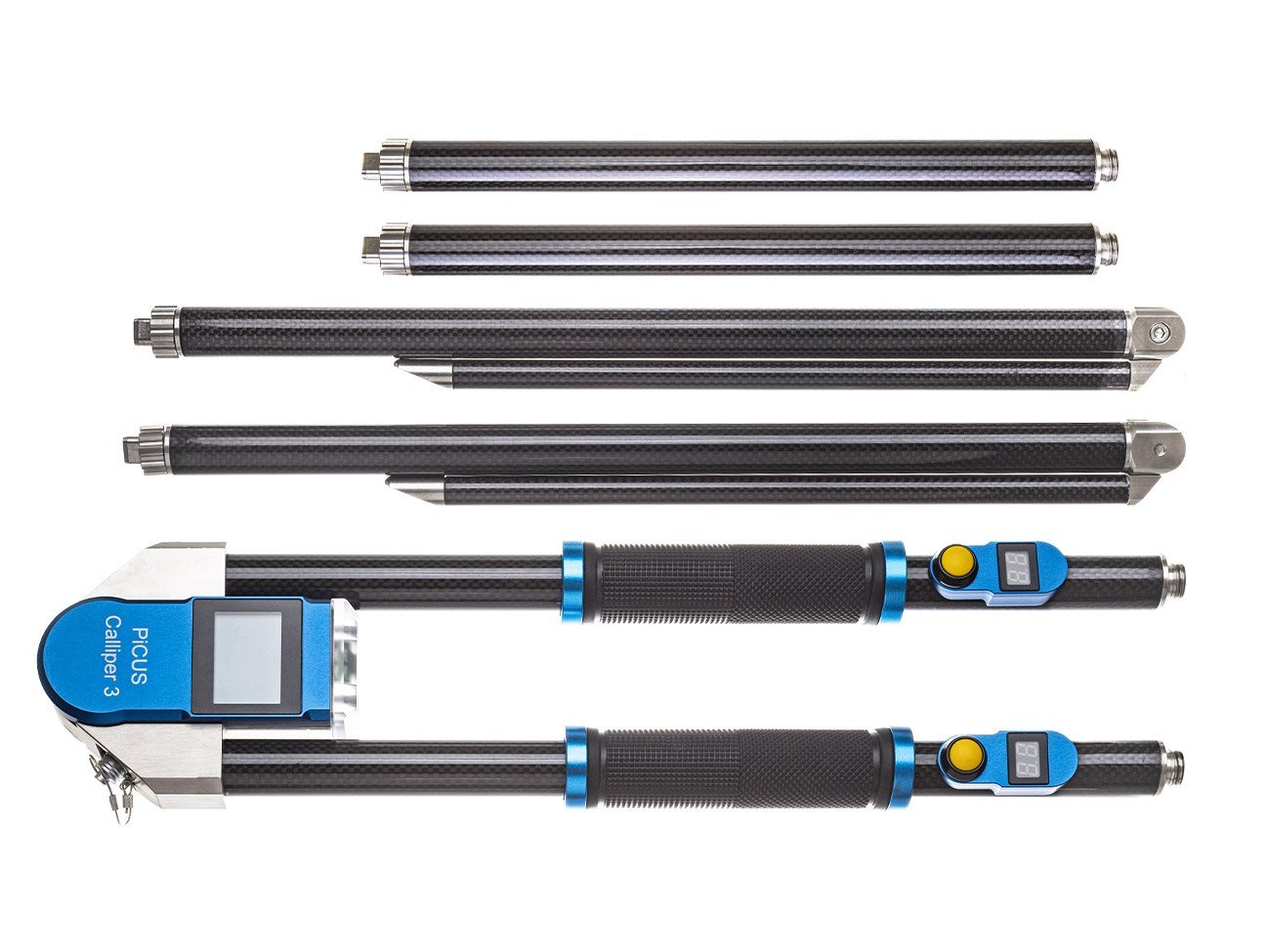

Isi (Starter packet):

PiCUS Calliper versi 3 lipat
Catu daya
Kotak transportasi

Prinsip Pengukuran:

Geometri pohon pada level pengukuran dapat direkam secara presisi menggunakan metode triangulasi. Level tersebut dibagi menjadi beberapa segitiga, yang panjang semua sisinya diukur. Setiap MP merupakan sudut dari sebuah segitiga. Dua MP merupakan bagian dari semua segitiga dalam suatu pengukuran. Garis di antara kedua titik ini disebut “garis dasar”.

Teori metode triangulasi:
Posisi sudut ketiga segitiga dihitung berdasarkan panjang sisi-sisinya. Berdasarkan satu atau tiga garis dasar, posisi x/y semua MP dapat dihitung.
