Description
Tomografi Sonik PiCUS digunakan untuk pemeriksaan keselamatan jalan raya yang detail pada pohon guna menilai kondisi bagian dalam batang pohon yang berlubang atau berjamur. Pengukuran tomografi sonik khususnya umum dilakukan di area dekat pangkal pohon. Selain itu, Tomografi Sonik PiCUS juga memberikan informasi berharga tentang luka akibat pemangkasan dan percabangan cabang saat mendiagnosis pohon.
Gambar 2D dihitung dari kecepatan terukur dan informasi geometris pada tingkat pengukuran.
Representasi grafis menampilkan area dengan waktu transit yang berbeda dalam warna yang berbeda. Dengan cara ini, tidak hanya dapat dibedakan antara yang utuh dan yang rusak, tetapi gradasi tingkat dekomposisi juga dapat dikenali.

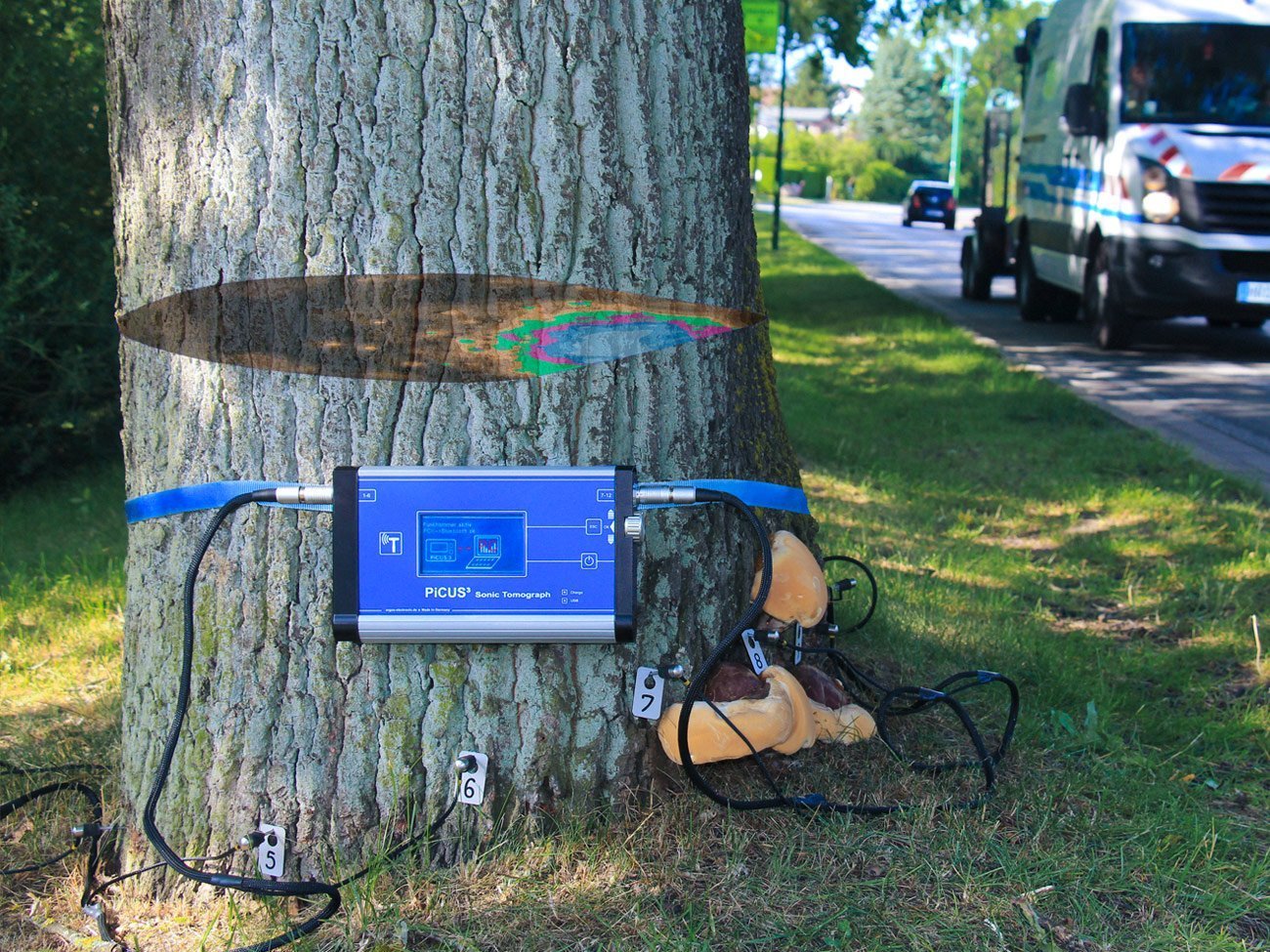

Perangkat Lunak PiCUS-Expert yang terkait memungkinkan pembuatan grafik 3D menggunakan berbagai tingkat pengukuran tomografi. Hal ini memungkinkan penyebaran kerusakan ditampilkan secara jelas dan disisipkan ke dalam foto pohon.
Ruang lingkup fungsi Tomografi Sonik PiCUS:
Sensor: Tergantung versinya, 6 atau 12 sensor.
Titik pengukuran: Hingga 24 titik pengukuran tanpa PC. Maksimal 99 titik pengukuran dengan PC.
Layar: Pratinjau tomogram pada layar grafis terintegrasi.
Koneksi: Bluetooth untuk koneksi PC, GPS untuk menentukan posisi pohon.
Ruang lingkup pengiriman standar:
- Kotak transportasi

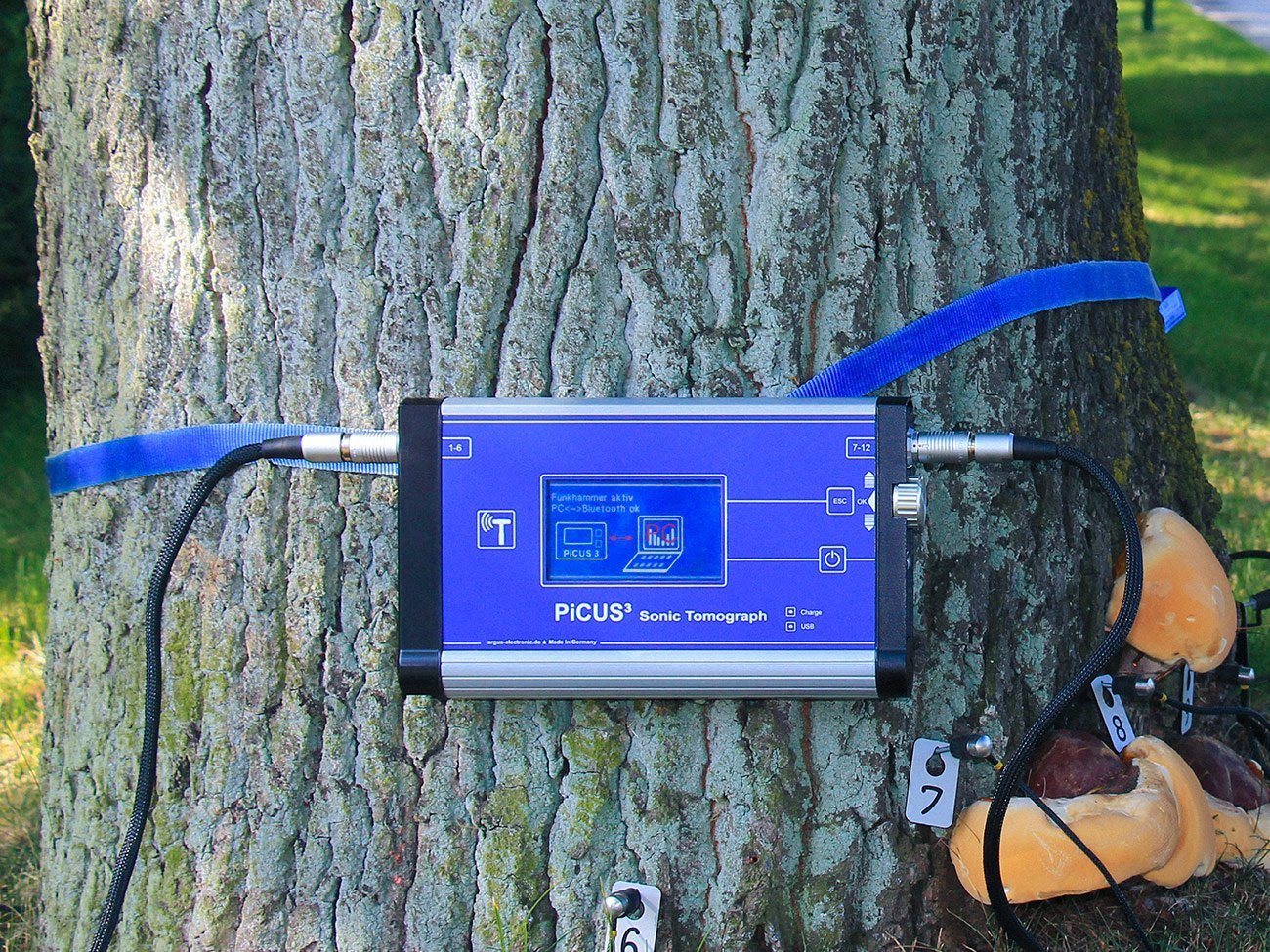

- unit kontrol

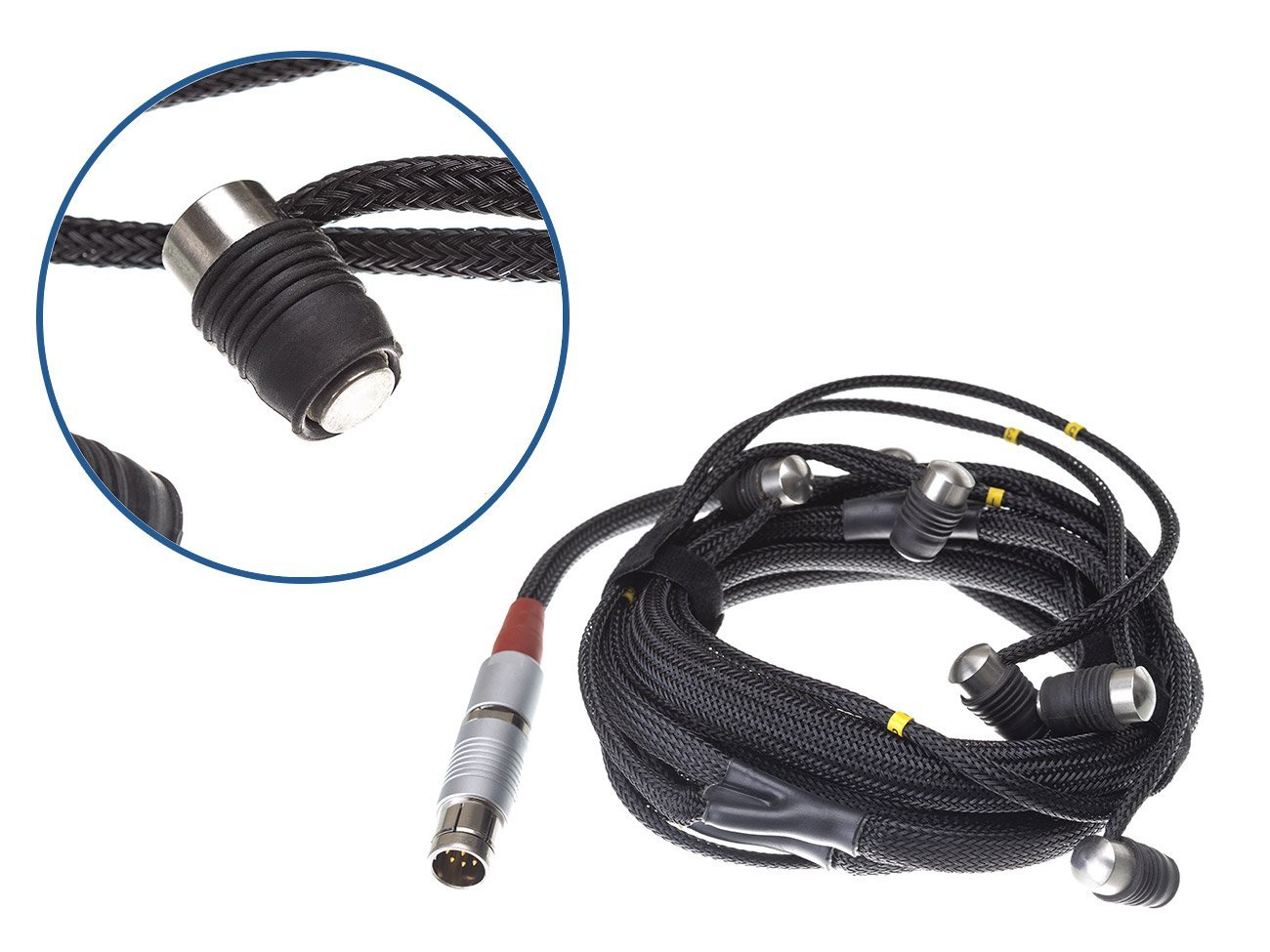

- Rantai sensor dengan 6 sensor (kiri)
- Rantai sensor dengan 6 sensor (kanan)

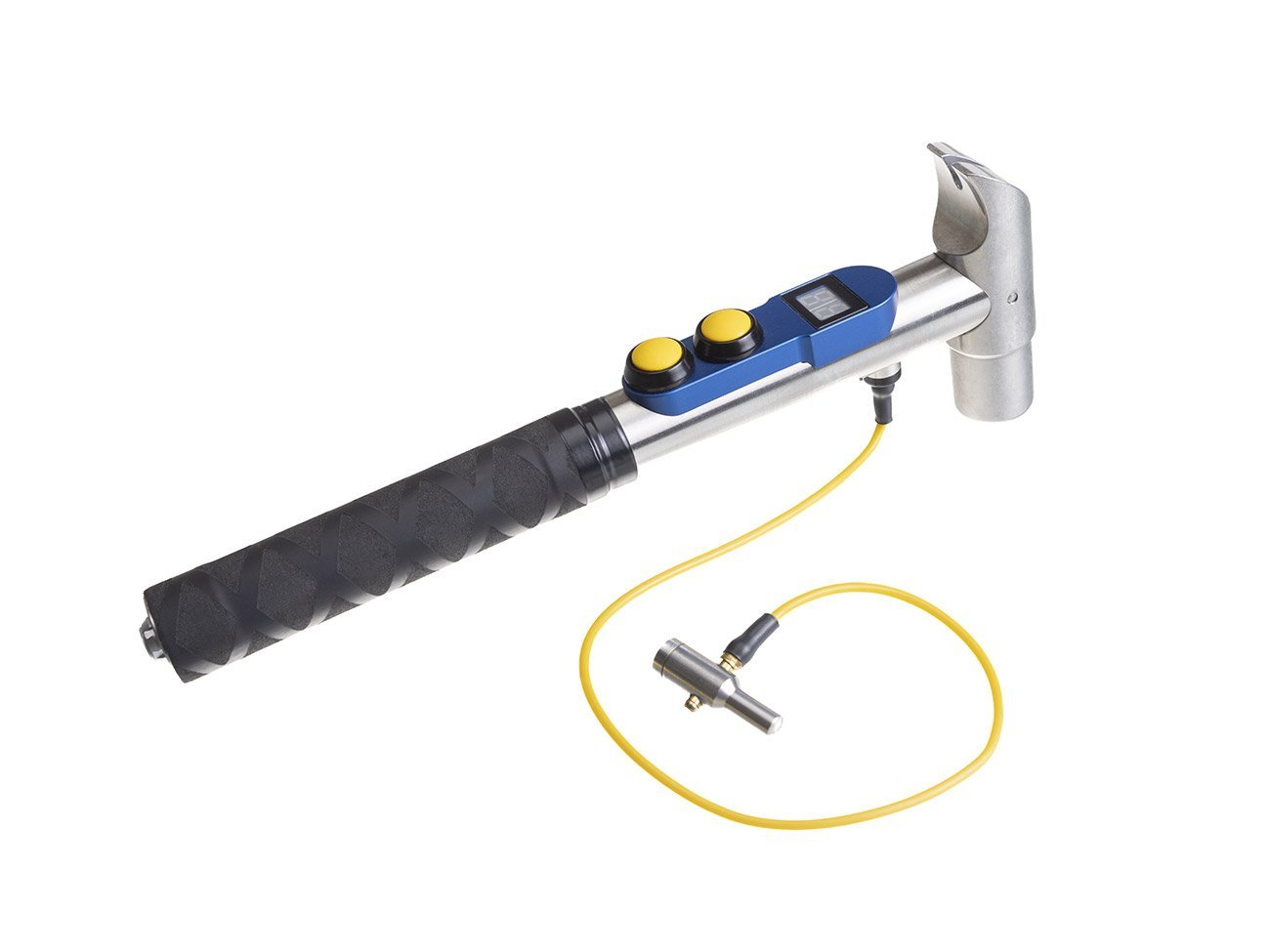

- Palu radio dengan tampilan untuk PST 3
- kabel palu
- 4x klip sabuk
- Kabel USB
- 2x sabuk pengikat / sabuk pengencang 4,5 m, 25 mm
- pengisi daya
- Pita pengukur BM 50 G
- Palu bermuka lunak 300 mm
- Wadah paku/sekrup
- Set angka 1 sampai 24
- Stik USB dengan perangkat lunak
- Petunjuk pengoperasian
- Tas PiCUS
- Kabel sadap PRHD dengan pin sadap (dapat dicolokkan)
- Kabel antena PRHD
Prinsip pengukuran:
Tomografi sonik PiCUS menganalisis kondisi kayu pohon dengan bantuan sinyal suara. Instrumen ini mengukur waktu transit gelombang suara di dalam kayu dengan presisi tinggi, yang dihasilkan dengan mengetuk ringan menggunakan palu elektronik. Jika terdapat cacat antara titik ketukan dan sensor (penerima), gelombang suara harus menempuh jarak yang lebih jauh, yang dapat diukur dengan waktu perambatan suara yang lebih lama. Dengan mempertimbangkan informasi geometris bidang pengukuran, kecepatan suara dihitung, yang ditampilkan dalam tomogram akustik. Kecepatan tertinggi yang ditentukan ditampilkan dalam warna cokelat tua, kecepatan terendah ditampilkan dalam warna yang berbeda. Karena kecepatan suara berkorelasi dengan sifat statis kayu, kecepatan ini dapat digunakan sebagai ukuran ketahanan kayu terhadap kerusakan. Misalnya, tomogram sonik PiCUS dapat digunakan untuk menentukan ketebalan dinding batang pohon berlubang yang tersisa atau penyebaran kerusakan akibat jamur. Area penampang yang mengalami kerusakan paling parah ditunjukkan dengan warna biru, kecepatan terendah dalam tomogram ini. Sebaliknya, kayu utuh tampak berwarna cokelat tua. Perbedaan antara kayu sehat dan kayu yang terurai tampak dalam gradasi warna.
Detail teknis

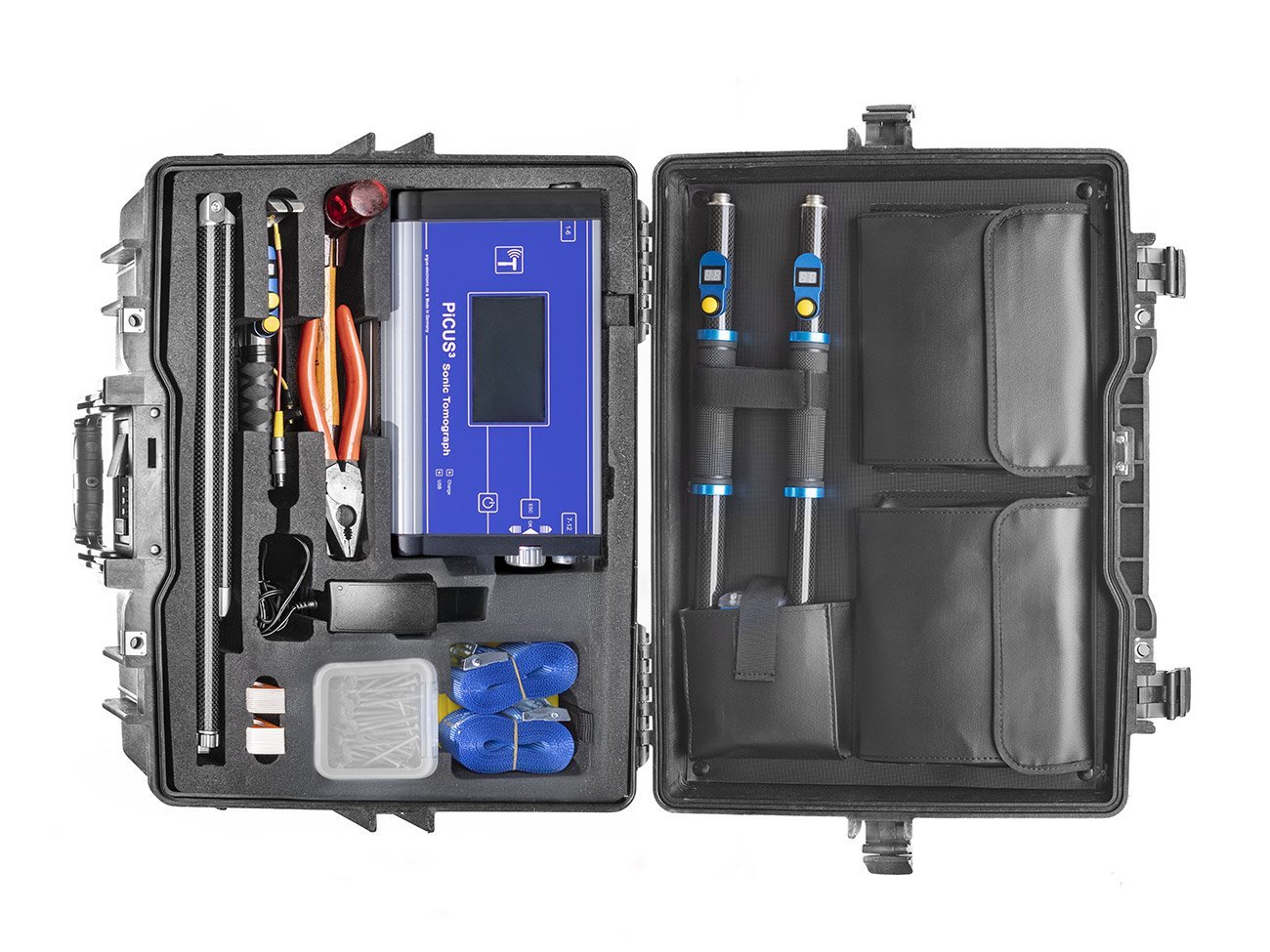

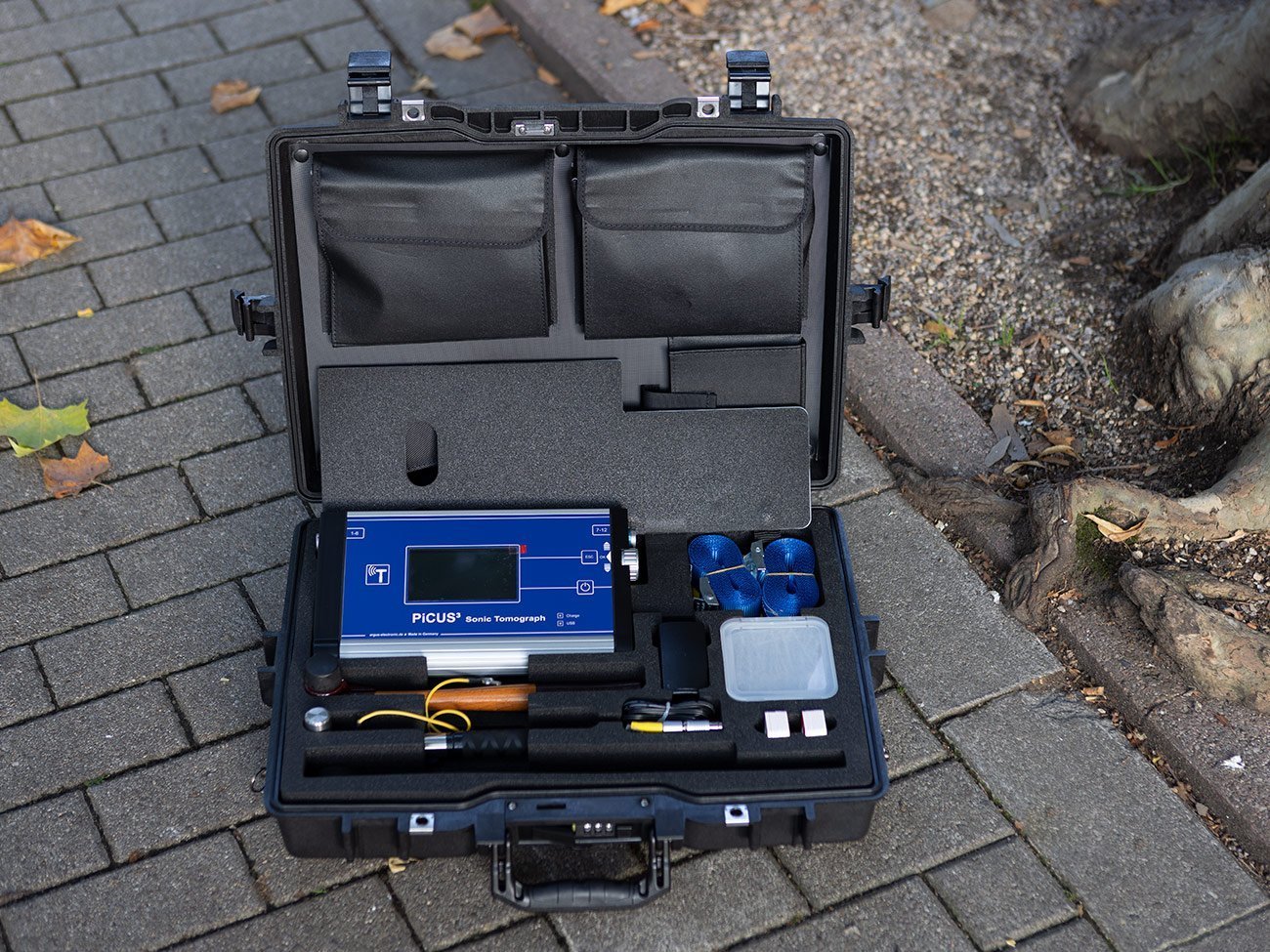

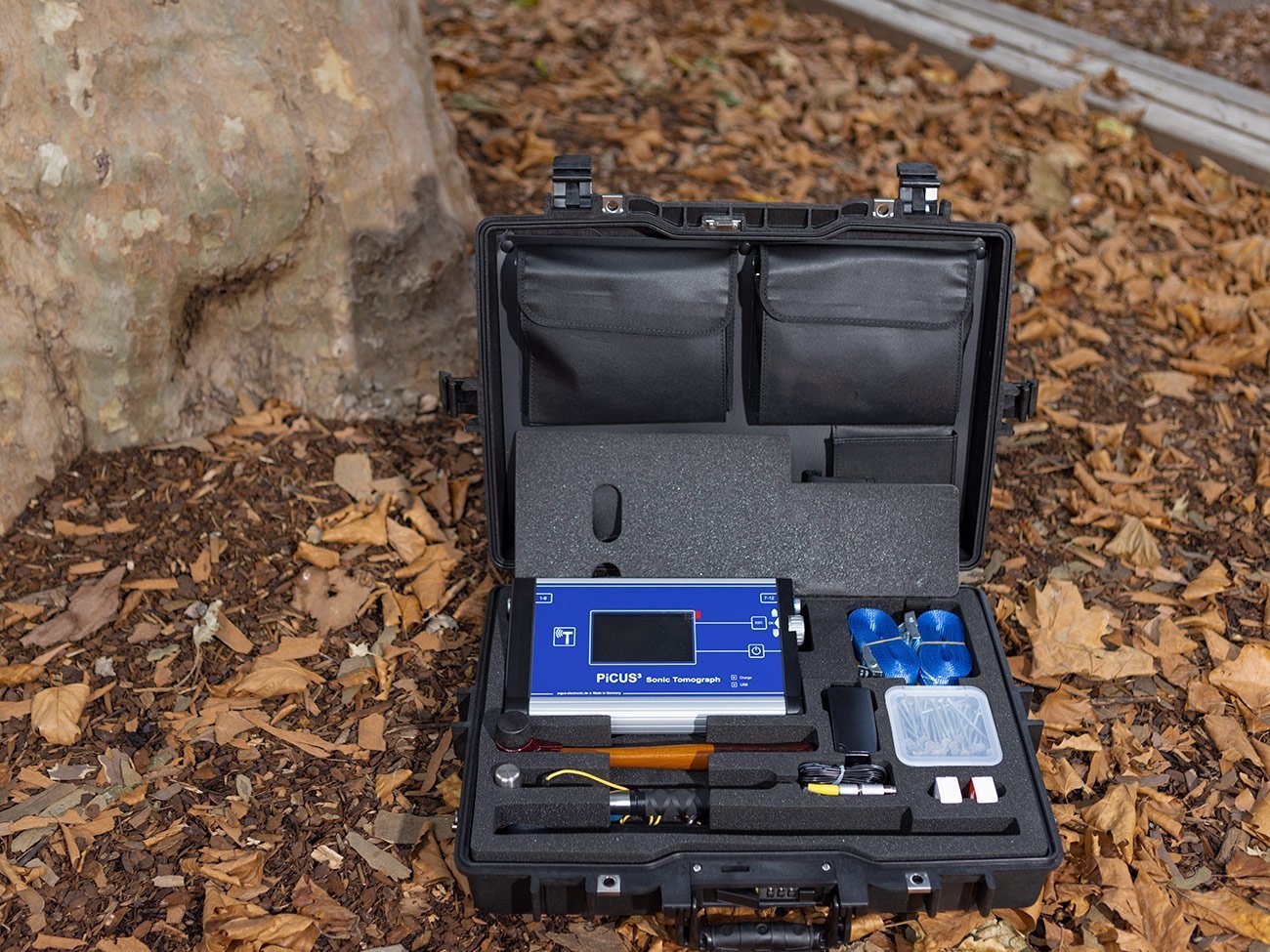

Tomografi sonik PiCUS 3 dapat dioperasikan dengan 6 atau 12 sensor, yang masing-masing terpasang dalam rangkaian sensor. Perangkat ini dikemas dalam wadah pengukur yang kokoh dan berisi semua yang diperlukan untuk pengukuran suara: pita pengukur, paku, nomor titik ukur… Bahkan PiCUS Calliper Versi 3 dapat diintegrasikan secara opsional ke dalam wadah pengukur. Hal ini menjadikan PiCUS 3 sebagai tomografi sonik terkompak yang pernah kami rancang.
| Diameter batang pohon untuk tomografi sonik PiCUS: | sekitar 30/40 cm sampai & gt; 500 cm |
| Jumlah titik pengukuran tanpa PC: | hingga 24 |
| Jumlah titik pengukuran dengan PC: | hingga 99 |
| Jumlah sensor: | 6/12 |
| Akurasi pengukuran waktu penerbangan: | 1 µdetik |
