Description
Mencegah stres kekeringan pada pohon

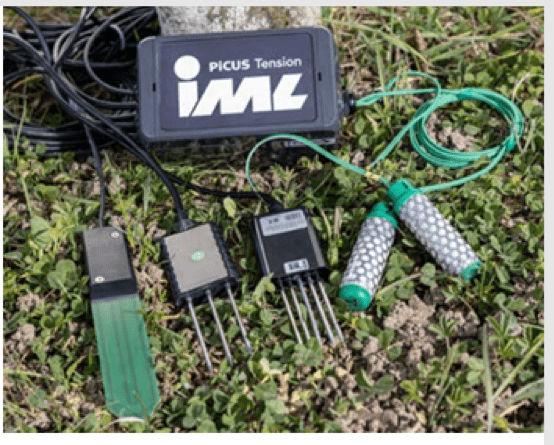

Selain sensor tegangan air, sensor kelembapan tanah dapat dihubungkan untuk mengukur kelembapan, konduktivitas, dan suhu tanah. Kombinasi data dari kedua sensor menghasilkan rekomendasi penyiraman yang memungkinkan irigasi hemat sumber daya. Hal ini membantu meminimalkan risiko penyiraman berlebih atau kurang. Parameter tambahan yang diperlukan meliputi ukuran cakram pohon, kapasitas tanah untuk menahan air, dan kedalaman penetrasi akar.
Instalasi & Penanganan

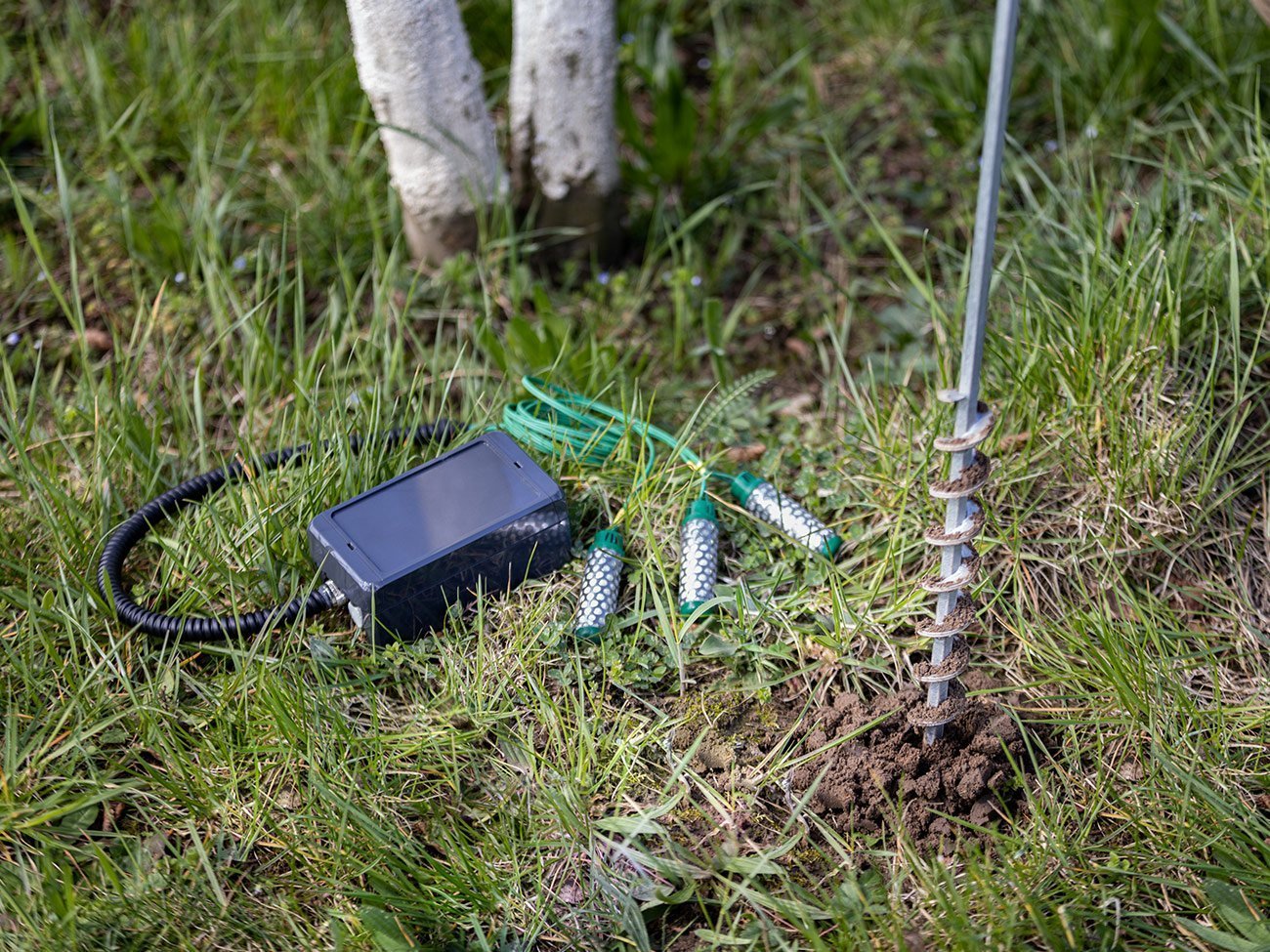

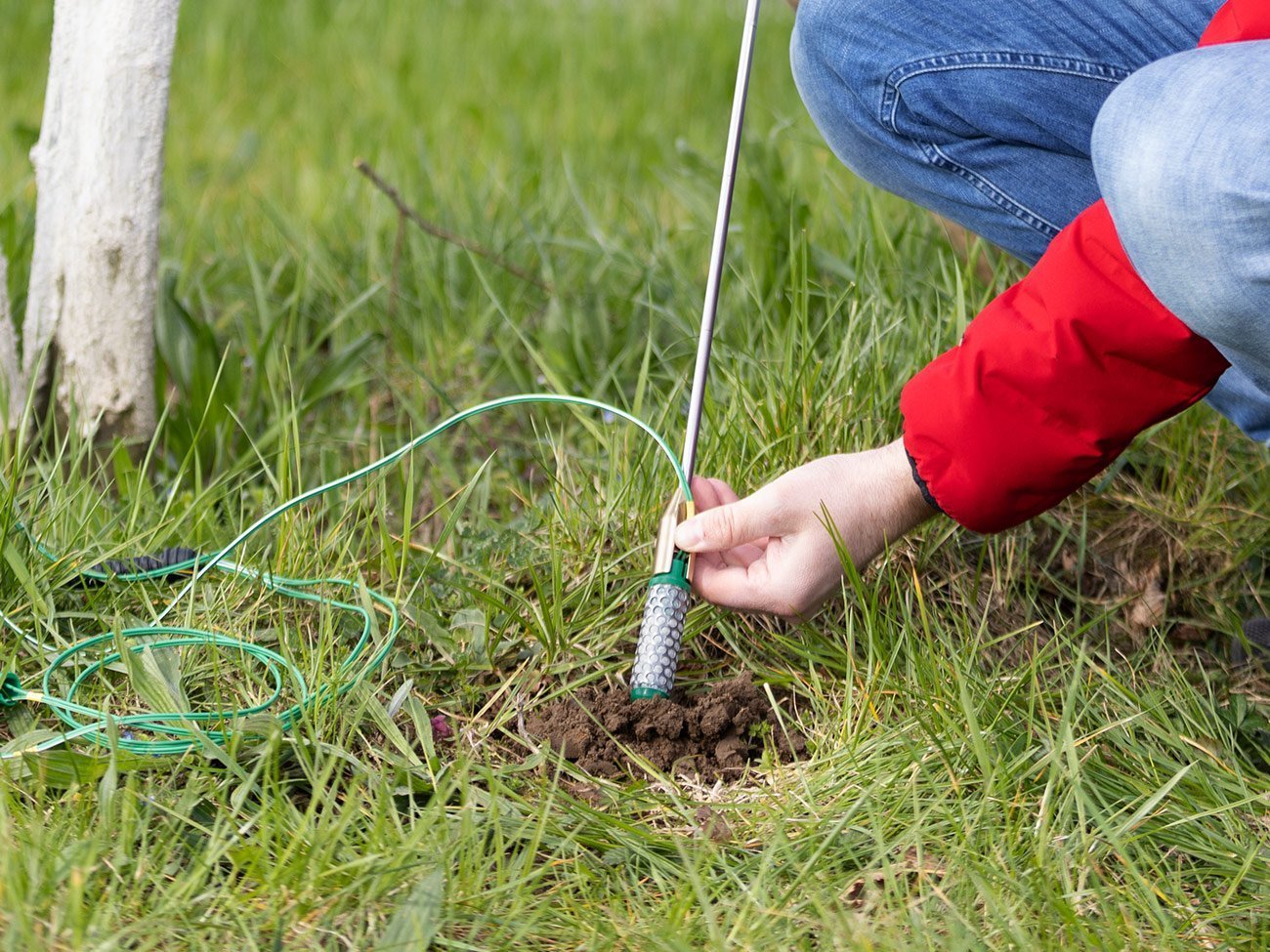

Sensor Tegangan PiCUS dapat dipasang langsung saat penanaman pohon muda di lokasi atau secara retrospektif pada pohon dewasa yang rentan atau layak dilestarikan. Jika diinginkan, elemen sensor dapat dipasang pada berbagai kedalaman atau posisi di sekitar pohon. Perangkat elektronik sentral dapat dipasang di atas tanah, misalnya, pada penyangga penanaman pohon muda, atau dikubur. Dengan menggunakan bor tanah dan alat bantu pemasangan IML, sensor tegangan air tanah dapat diposisikan secara akurat.
Variabel pengukuran
Tegangan air tanah mengacu pada gaya yang menahan air di pori-pori tanah, yang menunjukkan besarnya gaya yang dibutuhkan tanaman untuk mengakses air. Semakin rendah tegangan air tanah, semakin mudah air tersedia bagi tanaman. Sebaliknya, tegangan air tanah yang tinggi membuat air kurang tersedia bagi tanaman. Selain tegangan air tanah, suhu saat ini juga diukur di dalam unit transmisi dan digambarkan dalam grafik.
Sensor kelembapan tanah dengan panjang kabel 10 meter yang dapat dipasang secara opsional mengukur kelembapan tanah, konduktivitas tanah, dan suhu tanah. Dengan menggunakan parameter tanah yang sesuai, kapasitas penyerapan air yang tidak terpakai dari tanah atau granula dapat ditentukan. Hal ini memungkinkan irigasi berdasarkan kebutuhan.
Perangkat keras
Tersedia varian LTE dan LoRaWAN dari sistem Tension:

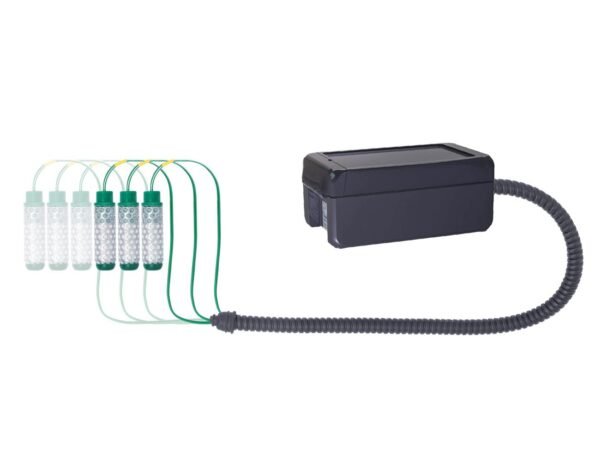

Masukan PiCUS Tension LTE MIX 7
- Termasuk koneksi cloud dan data
- Pengaturan yang sangat mudah dengan unit yang telah dikonfigurasi dan dirakit sebelumnya
- Kartu SIM yang disertakan dengan 500 MB dapat digunakan di seluruh dunia (tidak perlu berlangganan, termasuk dalam harga, volume data cukup untuk lebih dari 100 tahun)
- Mendukung hingga 7 sensor tegangan air tanah (pf) atau sensor kelembaban tanah (rH dalam % dan Suhu dalam °C), kombinasi atau jenis sensor lainnya berdasarkan permintaan
- panjang kabel sensor yang dapat dikonfigurasi
- Dukungan aplikasi Android dan iOS
PiCUS Tension LoRaWAN MIX 7 Input
- Pengaturan yang sangat mudah dengan unit yang telah dikonfigurasi dan dirakit sebelumnya
- Mendukung hingga 7 sensor tegangan air tanah (pf) atau sensor kelembaban tanah (rH dalam % dan Suhu dalam °C), kombinasi atau jenis sensor lainnya berdasarkan permintaan
- Frekuensi Eropa 863.870Mhz
- panjang kabel sensor yang dapat dikonfigurasi
*Harap dicatat bahwa untuk jaringan LoRaWAN khusus, saat ini tidak ada perangkat lunak evaluasi dan antarmuka yang ditawarkan; silakan tanyakan secara terpisah. Tersedia opsi untuk mengevaluasi dan memfilter data melalui “thethingsnetwork” gratis dan IML GIS. Lihat opsi LoRaWAN.
Aksesoris
- Alat bantu pemasangan 120 cm
Alat bantu pemasangan untuk menempatkan sensor di dalam tanah - Pelindung kabel 50cm
Selang pelindung logam sebagai pelindung kabel untuk pemasangan di atas tanah, misalnya saat memotong rumput - Batang probing runcing 30cm
Dapat digunakan sebagai batang probing dalam kombinasi dengan alat bantu pemasangan - Bor tanah 30 mm x 1000 mm
- Poros pemasangan dengan tutup sekrup
IML GIS
Dalam IML GIS, terdapat kemampuan untuk memfilter data, mengekspornya dalam berbagai format untuk pemrosesan eksternal lebih lanjut, dan mengintegrasikannya ke dalam solusi perangkat lunak eksternal. Penerusan otomatis dari IML Cloud ke basis data milik klien dimungkinkan secara opsional, memungkinkan integrasi data ke dalam infrastruktur yang ada seperti basis data kadaster.
Pelaporan GIS IML
Data pengukuran dapat difilter, misalnya, berdasarkan nilai pF, dan ini dapat menghasilkan berkas Excel yang jelas. Ini memberikan gambaran yang jelas tentang pohon mana yang perlu disiram.

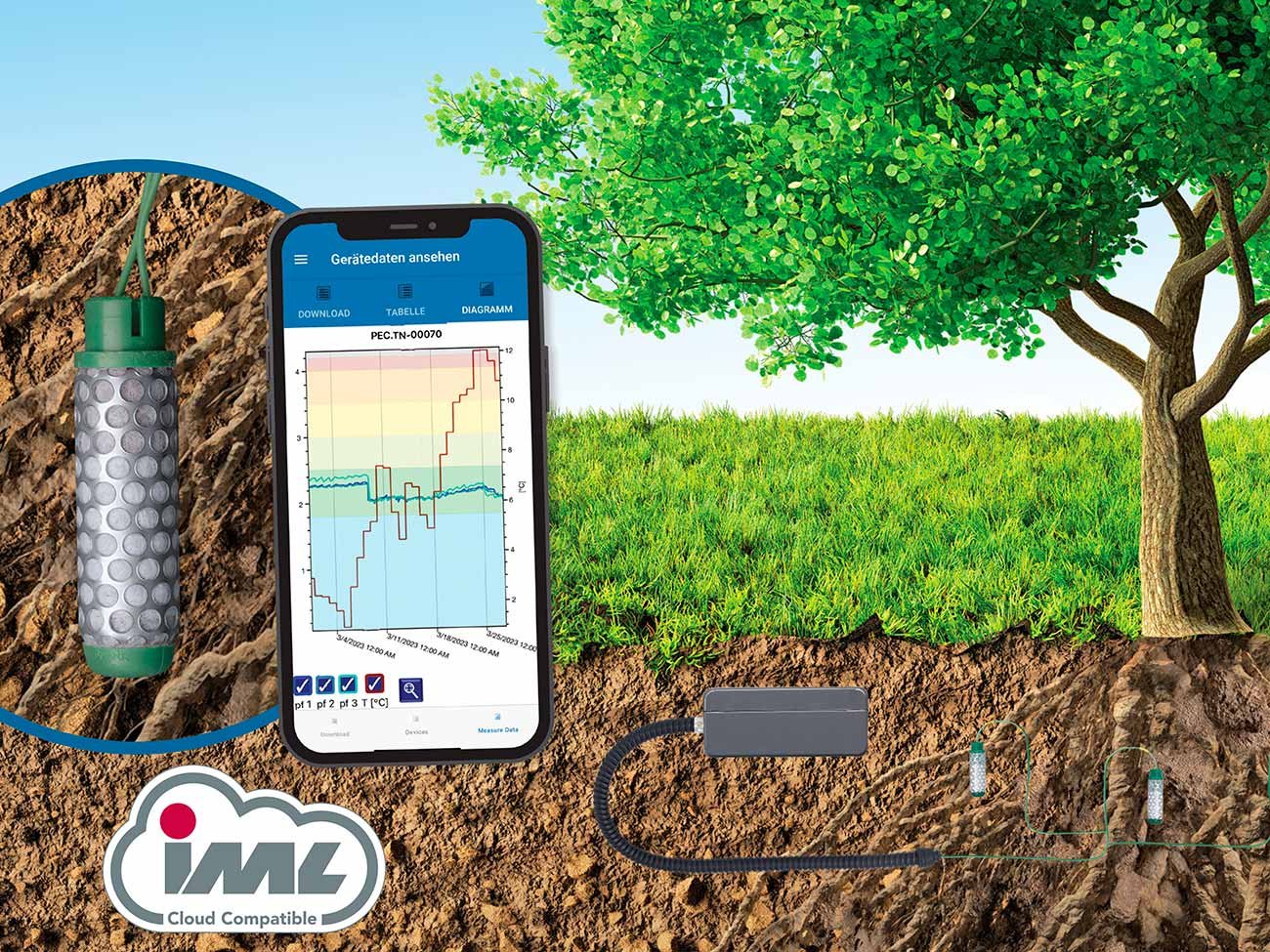

Aplikasi Perangkat Cloud IML

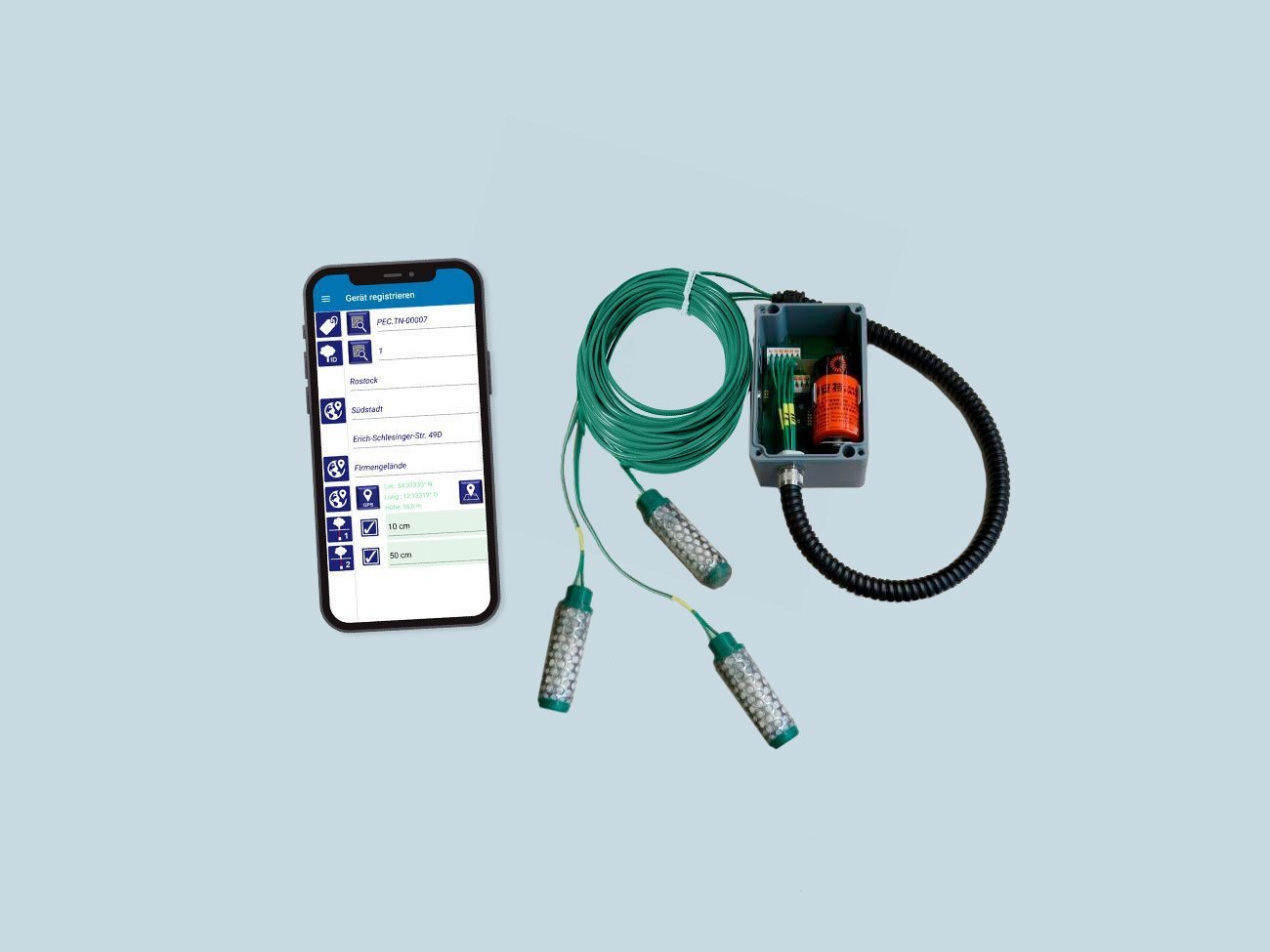

Aplikasi Perangkat Cloud IML diperlukan untuk menyiapkan sistem dan mendokumentasikan masukan air, seperti:
- Parameter pohon
- Parameter tanah
- Jumlah sensor dan kedalaman sensor
- Lokasi sistem (ditampilkan di IML GIS)
- Kueri data untuk status terkini, dll.
IML Cloud
Dengan varian LTE, pengukuran sensor dilakukan setiap jam, dan data yang tersimpan dikirim ke IML Cloud setiap 12 jam. Interval transmisi ini memungkinkan pengoperasian hingga tiga tahun tanpa perlu mengganti baterai. Data yang tersimpan di server di Rostock diproses dan divisualisasikan di IML GIS atau Aplikasi Perangkat IML Cloud.
Opsi LoRaWAN
Dalam jaringan LoRaWAN milik klien, seperti dalam “smartcity”, sistem dikonfigurasi untuk transfer data ke infrastruktur data milik klien. Namun, dalam hal ini, klien perlu memproses dan memvisualisasikan data tersebut. Sebagai alternatif, jika klien menyediakan data mentah ke IML Cloud, data tersebut dapat diproses dan divisualisasikan di IML GIS. Varian ini bersifat spesifik untuk setiap pelanggan dan perlu diminta sesuai kebutuhan.
Meneruskan data dari jaringan LoRaWAN publik, seperti “thethingsnetwork” (TTN), ke IML Cloud memungkinkan untuk melihat data di IML GIS. Keuntungannya adalah klien dapat menggunakan varian LoRaWAN tanpa perlu mengembangkan, membeli, atau menyiapkan perangkat lunak visualisasi dan evaluasi mereka sendiri. Namun, ketersediaan jaringan TTN diperlukan.
Basis Data Perbandingan Bersama (opsional)
Selama penyiapan, IML Cloud menyediakan fungsi penyediaan data pada platform perbandingan untuk nilai pengukuran. Pemilik properti dapat mengakses data pohon atau lokasi pembanding melalui basis data, menyediakan referensi untuk evaluasi dan perencanaan mereka sendiri. Hanya data tentang pohon dan situasi pemasangan yang terlihat, tidak pernah tentang pengguna atau lokasi. Partisipasi dalam basis data pembanding bersifat sukarela.
Keberlanjutan
Sistem ini dirancang untuk penggunaan berkelanjutan hingga 3 tahun. Unit pemancar dapat digunakan kembali dengan mengganti baterainya. Karena sensor tegangan air tanah Watermark tetap berada di dalam tanah, sensor ini perlu diganti dan disambungkan kembali ke unit pemancar oleh ahlinya.
Ruang lingkup pengiriman standar:
- Elektronik pusat
- 1x Sensor
- 3 tahun dukungan Cloud
- Awan Lingkungan PiCUS
- Aplikasi PEC.Service
- Web-GIS
Prinsip pengukuran
Hasil pengukuran yang relevan dari Tegangan adalah tegangan air tanah, dinyatakan sebagai nilai pF. Tegangan air tanah menunjukkan gaya yang dengannya air ditahan di pori-pori tanah, yaitu seberapa besar gaya yang harus dikeluarkan tanaman untuk mencapai air. Semakin rendah tegangan air tanah, semakin mudah air tersedia bagi tanaman. Jika tegangan air tanah tinggi, air hampir tidak tersedia bagi tanaman. Secara umum, kadar air tanah yang tinggi cenderung menyebabkan tegangan air rendah dan kadar air yang rendah menyebabkan tegangan air tinggi dan dengan demikian ketersediaan air yang lebih buruk. Namun, kadar air saja tidak menunjukkan apakah air juga dapat dijangkau oleh tanaman. Oleh karena itu, Tegangan bekerja dengan tegangan air tanah. Ini sebanding untuk semua jenis tanah dan merupakan indikator langsung dari situasi tanaman. Secara klasik, tegangan air tanah diberikan sebagai tekanan (negatif), dalam kilopascal atau hectopascal. Untuk menghindari kebingungan akibat perbedaan satuan, sistem ini pada dasarnya bekerja dengan nilai pF, yang merupakan logaritma dekadik dari tegangan air dalam hektopascal. Nilai pF berkisar antara 1 dan 7. Untuk pemahaman yang lebih baik, nilai pF juga ditetapkan berdasarkan warna skala lampu lalu lintas.
Nilai di bawah 1,8 atau di atas 4,2 tidak diharapkan. Klasifikasi ini merupakan perkiraan. Tergantung pada konstelasi jenis tanah dan spesies pohon, pada prinsipnya, bahkan pada nilai pF yang relatif rendah, stres kekeringan dapat terjadi.
Pengairan

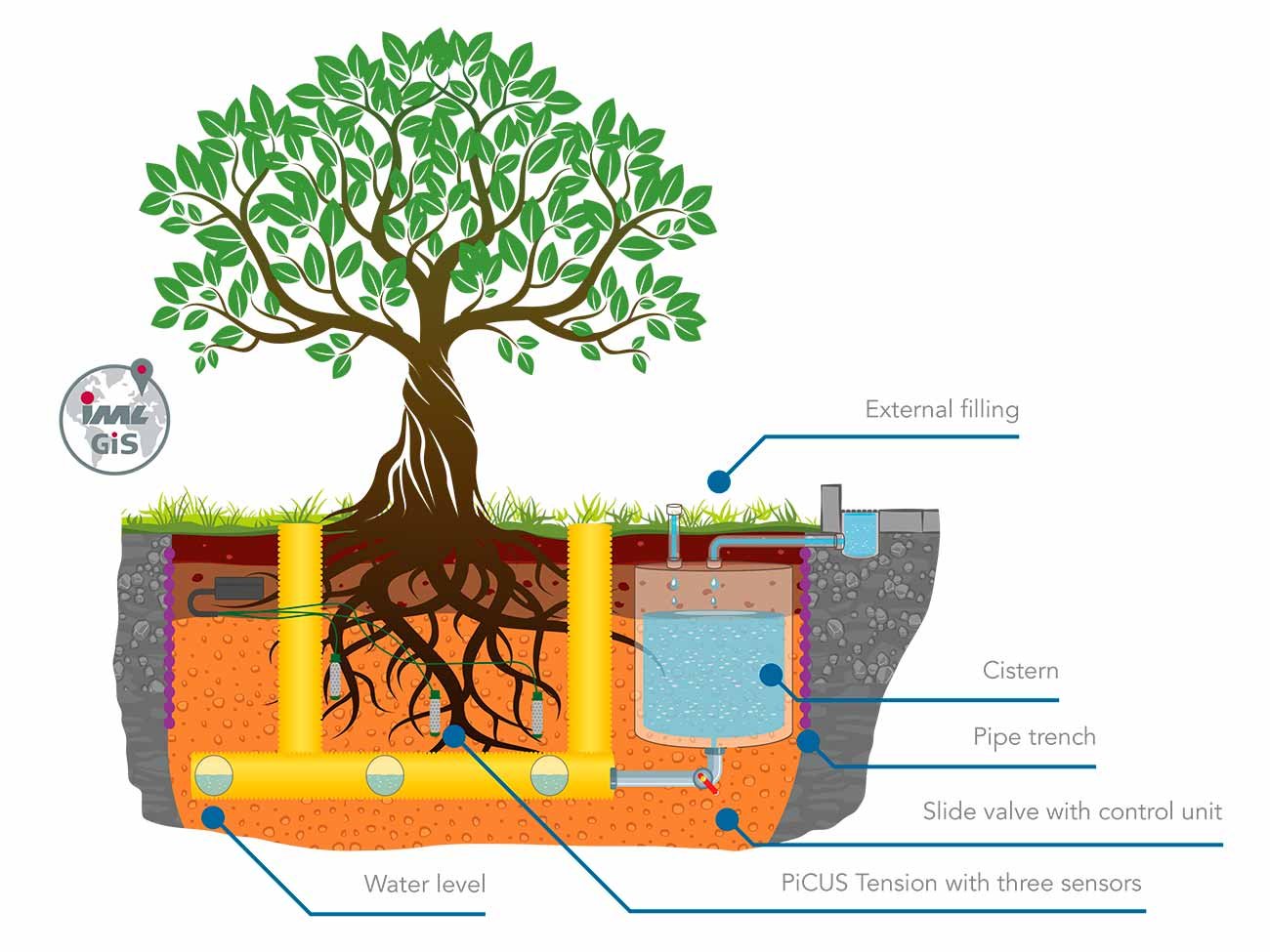

Sistem irigasi otomatis PiCUS Tension dikembangkan berdasarkan prinsip pengukuran Ketegangan.
Teknologi pengukuran PiCUS Tension memberikan informasi tentang kadar air tanah dan tegangan air tanah, yaitu ketersediaan air bagi tanaman. Hal ini memungkinkan untuk mengidentifikasi apakah lokasi tanaman tertentu berisiko mengalami stres kekeringan dan berapa banyak air yang dibutuhkan untuk mengatasinya. PiCUS Tension AW mengotomatiskan reaksi ini terhadap stres kekeringan yang akan datang sehingga kerusakan tanaman tidak terjadi sejak awal.
PiCUS Tension AW telah dikembangkan secara khusus untuk digunakan dengan tangki yang menampung curah hujan alami dan membuatnya tersedia untuk penggunaan jangka panjang selama musim kemarau.
Output kontrol dirancang secara universal dan dapat mengendalikan katup bola bermotor yang lebih kecil secara langsung maupun pompa yang lebih besar dalam operasi utama melalui relai bistabil. Tergantung situasinya, solusi irigasi gravitasi pasif murni maupun irigasi aktif dengan pompa bertenaga dapat diimplementasikan.
PiCUS Tension AW sendiri dapat digunakan baik dalam operasi utama (dengan catu daya mode sakelar eksternal) maupun secara independen dalam operasi baterai. Masa pakai baterai sangat bergantung pada frekuensi proses irigasi dan aktuator yang akan dikontrol.
Kombinasi PiCUS Tension AW dengan pencatat data PiCUS Tension dapat diwujudkan melalui aplikasi IML Cloud, IML GIS, dan IML Cloud Devices, yang menggabungkan data pengukuran semua perangkat pengguna.
PiCUS Tension AW saat ini hanya tersedia dalam versi LTE.
