Description
Pengukuran reaksi angin pada TreeMotion Sensor merekam gerakan ayunan pohon dalam kondisi nyata dan memungkinkan penarikan kesimpulan tentang penjangkaran akar di tanah. Selain karakteristik pohon, semua faktor lingkungan yang memengaruhi angin juga diperhitungkan. Hal ini memungkinkan penilaian stabilitas terhadap paparan angin aktual.

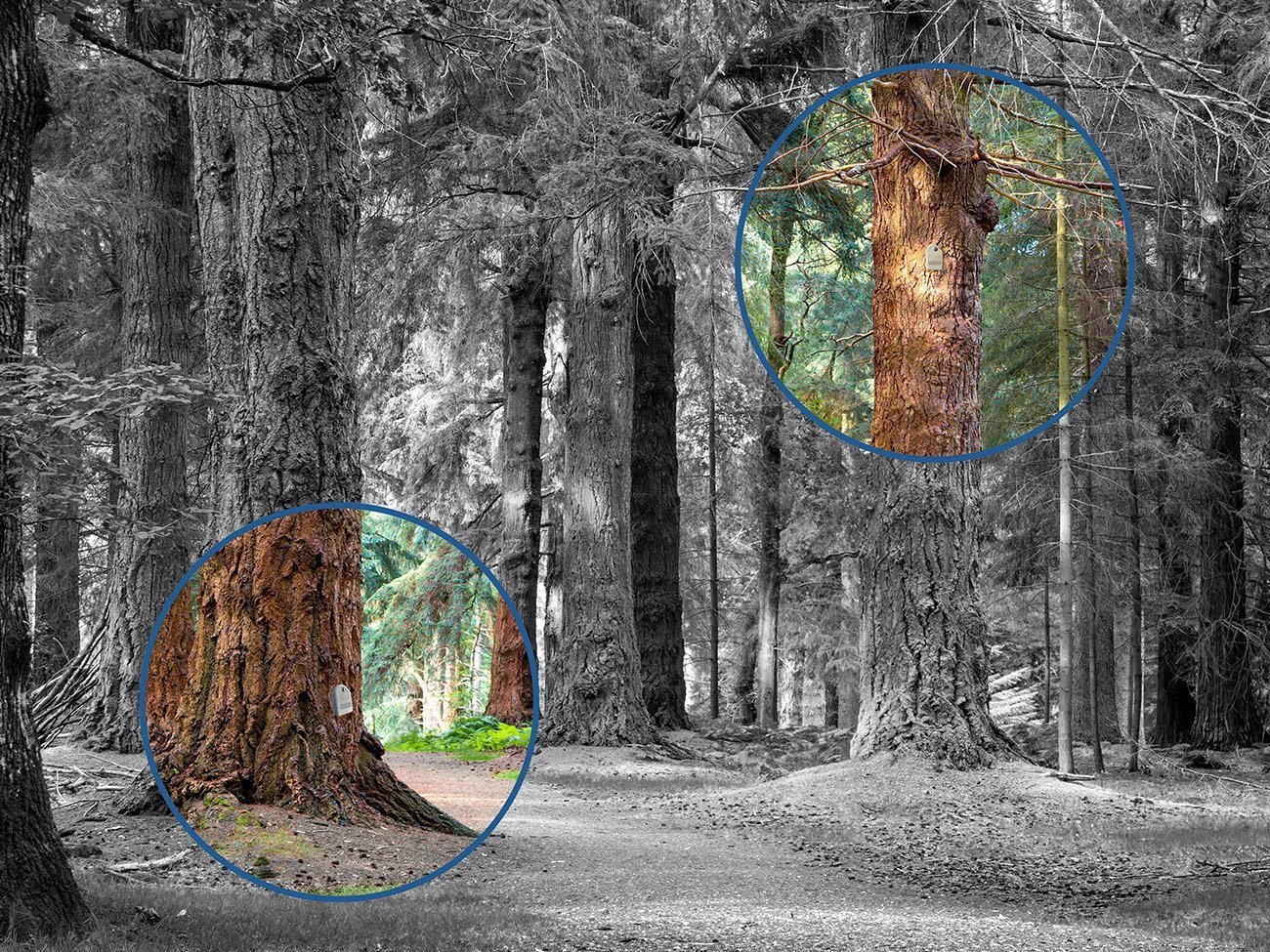

Sensor dasar mengukur kemiringan pelat akar di pangkal batang secara langsung. Sensor kontrol mengukur kemiringan pada ketinggian 2 hingga 3 meter sehingga reaksi angin pohon yang sebenarnya dapat dibedakan dari sumber gangguan. Sensor TreeMotion PiCUS dapat merekam pengukuran secara independen selama berjam-jam, berhari-hari, atau berminggu-minggu. Evaluasi data dapat dilakukan dengan nyaman di kantor.
Prasyarat untuk pengukuran yang berhasil adalah hembusan lebih dari 45 km/jam dan waktu pengukuran minimal 2 jam.

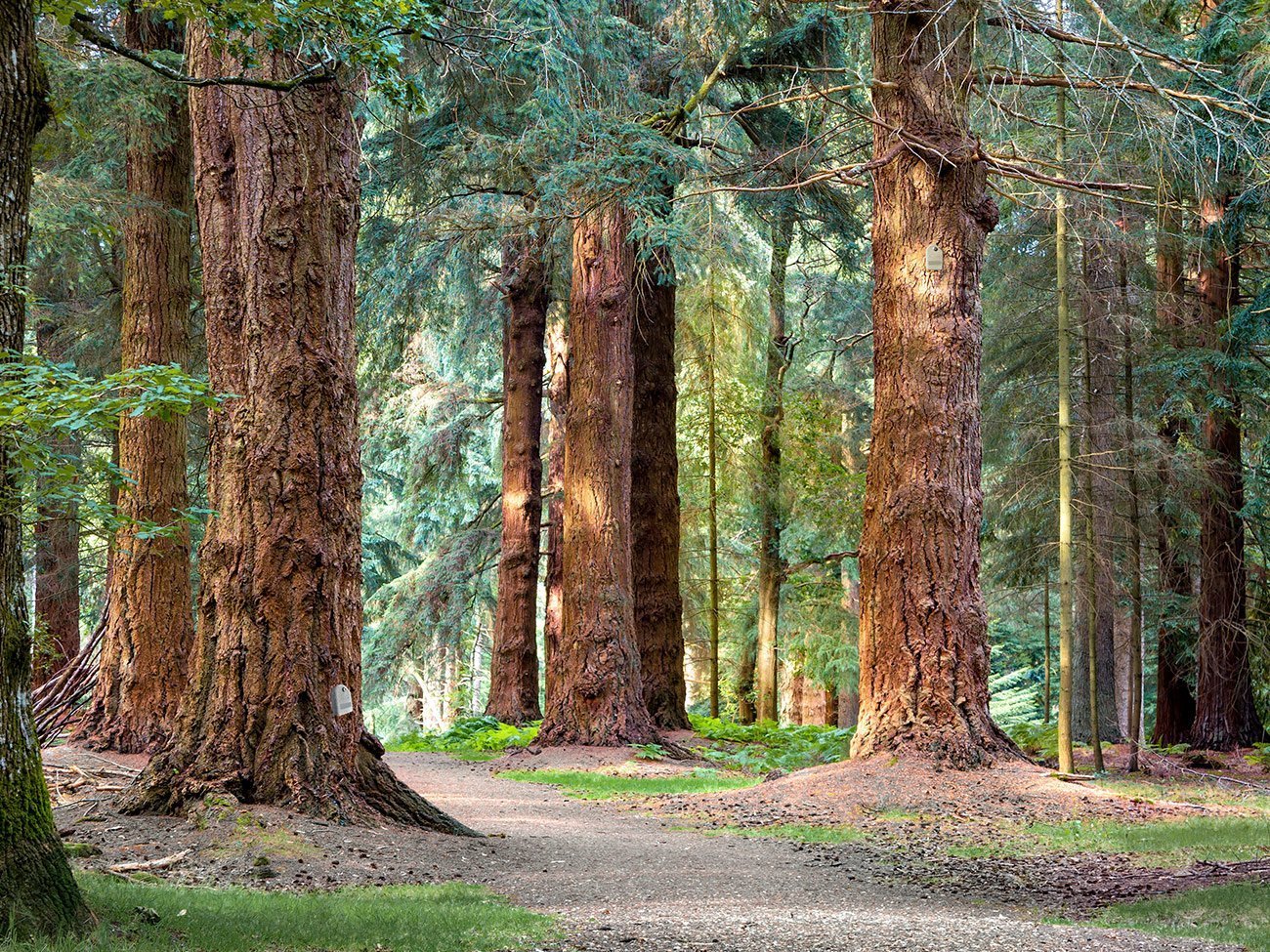

Menganalisis seluruh kelompok pohon sekaligus
Membandingkan nilai kemiringan beberapa pohon yang berdekatan,
untuk mengidentifikasi pohon-pohon yang terancam punah secara efisien.
Cepat dan mudah.
Aplikasi TreeMotion Sensor yang baik adalah analisis komparatif kelompok pohon. Beberapa pohon dilengkapi sensor secara bersamaan sebelum badai diperkirakan terjadi. Misalnya, semua pohon di jalan dapat diuji dengan sangat cepat dan mudah.
Rangkaian fungsi PiCUS TreeMotion:
Sensor : 10 sensor disertakan (juga tersedia sebagai kit mini dengan 2 sensor untuk memulai)
Akurasi : Pengukuran kemiringan akurat hingga 0,03°

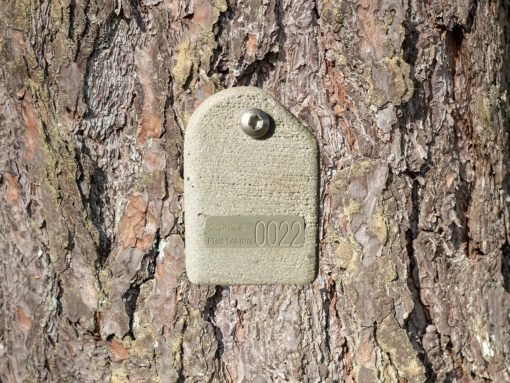

Tidak mencolok : Risiko vandalisme lebih kecil karena sensor kecil (61 mm x 41 mm x 20 mm)
Waktu pengoperasian : 2 minggu + stasiun pengisian daya terintegrasi yang dapat digunakan untuk mengisi daya 10 sensor secara nirkabel
Ruang lingkup pengiriman (Starter Packet):
- Kotak transportasi
- 10x sensor
- pengisi daya
- Perangkat lunak
Ruang lingkup pengiriman (perlengkapan mini):
- Kotak transportasi mini
- 2x sensor
- Pengisian daya catu daya
- Perangkat lunak mini
Prinsip pengukuran:
Pengukuran reaksi angin mencatat gerakan ayunan dinamis pohon dalam angin alami. Kemiringan lempeng akar diukur.
Keuntungannya:
Reaksi pohon diukur secara langsung, termasuk semua kondisi lingkungan! Ini mencakup sifat-sifat pohon (ukuran, bentuk tajuk, …), kekuatan dan arah angin, serta paparan angin terhadap pohon (terutama bangunan dan pohon lain di area tersebut). Sebaliknya, dalam uji tarik (Wessolly & Erb, 1998), yang merupakan metode yang telah teruji untuk menilai cacat pada area akar, beban pengganti angin yang dihasilkan secara artifisial dimasukkan ke dalam pohon. Hubungannya dengan angin alami yang sebenarnya sulit diperkirakan karena dampak lingkungan yang telah disebutkan sebelumnya.
Fitur perangkat lunak yang paling penting
- Penyajian data pengukuran mentah (nilai dan arah kemiringan)
- Fungsi untuk identifikasi dan analisis kejadian kemiringan
- Perbandingan langsung nilai pengukuran kemiringan TMS PiCUS yang berbeda (sensor dasar dan kontrol pada pohon yang sama)
- Evaluasi data otomatis dan pembuatan kurva kemiringan angin
PiCUS TMS 3 spesifik
- Aplikasi untuk mengendalikan PiCUS TMS 3:
- Tampilan status
- Memasukkan data pohon untuk memulai pengukuran
- Mode pengukuran langsung
Perpanjangan program PC:
- Pembacaan otomatis data pengukuran dari PiCUS TMS 3
- Penataan otomatis semua data pengukuran kemiringan dan angin sesuai proyek (database)
- Perbandingan langsung pengukuran kemiringan semua PiCUS TMS 3 (yang dipasang pada pohon yang sama)
- Perbandingan langsung kurva kemiringan angin pada pohon yang berbeda
- Pembacaan dan pemrosesan otomatis data pengukuran angin (direkam oleh sistem pengukuran angin TMS yang tersedia secara opsional)
Detail Teknis
| property | PiCUS TMS 3 | PiCUS TMS |
| general | ||
| color | gray | Black |
| weight | 73 g | 270 g |
| Dimensions | 61 mm x 41 mm x 20 mm | 100 mm x 80 mm x 75 mm |
| Housing protection | completely water and dust protected | rain and dust proof |
| min. Lifetime | 5 years | 5 years |
| Measurement | ||
| Accuracy of inclination measurement | 0.03 ° | 0.03 ° |
| Measurement interval | 0.05 s (20 Hz) | 0.05 s (20 Hz) |
| Type of inclination measurement | 3D measurement | 2D measurement |
| Orientation of the sensor | Any | horizontal alignment |
| Accuracy temperature measurement | 1 ° C | 1 ° C |
| Permissible temperature range | – 20 – +50 ° C | – 20 – +50 ° C |
| Energy supply | ||
| Battery capacity and runtime (brand new) | 250 mAh; & gt; 14 days | 2900 mAh; & gt; 20 days |
| Battery charge | wireless | Micro USB cable |
| Loading time | approx. 2 h | approx. 6 h |
| recommended charging temperature | 5 – 35 ° C | 5 – 35 ° C |
| Measurement data memory | ||
| Storage type | internal flash memory | MicroSD card |
| memory size | 256 MB | up to 32 GB |
| Storage runtime | 20 days | & gt; 130 days (1 GB card) |
| Communication | ||
| Standby and measurement mode | Bluetooth Low Energy 4.0 | Micro USB cable |
| data download | Bluetooth Classic 2.1 | SD card reader |
| Operation | ||
| TMS activation | Magnetic pen | electr. Switch |
| Outdoor control | BLE-enabled mobile phone (Android, iOS) + TMS 3 app | electr. Switch |
| Data download and analysis | PC with Bluetooth Classic + TMS 3 Control software (direct operation of the sensor) | SD card reader + TMS PC software |
| PiCUS TMS suitcase | ||
| Power supply | 230 V AC, 50 Hz (power supply) | 230 V AC, 50 Hz (charger) |
| Number of TMS charging stations | 10 (wireless charging cradles) | 10 (MicroUSB charger) |
| Number of TMS warehouses | 20 | 20 |
| Weight, full (screws, cables, 10 TMS) | 5.5 kg | 11 kg |
| Dimensions | 48 cm x 35 cm x 15 cm | 60 cm x 45 cm x 17 cm |
