Description
Tomografi resistansi listrik PiCUS TreeTronic digunakan untuk pemeriksaan pohon secara mendetail sebagai bagian dari inspeksi keselamatan jalan raya, dikombinasikan dengan Tomografi Sonik PiCUS untuk menentukan ketebalan dinding pohon yang tersisa secara lebih presisi serta informasi yang lebih detail tentang jenis dan tingkat kerusakan. Tomografi resistansi listrik PiCUS TreeTronic secara khusus menunjukkan tahap awal pembusukan dan membantu menginterpretasi tomogram sonik jika gambar yang dihasilkan buram akibat retakan pada pohon. Metode pengukuran ini disingkat dengan huruf ERT (Electric Resistance Tomography).
Hasil pengukuran tomograf resistansi listrik (ERT) dapat ditampilkan dalam grafik 2D dan 3D menggunakan perangkat lunak PiCUS Expert. Grafik ini menunjukkan tingkat kerusakan dalam gradasi. Tampilan 3D juga menunjukkan arah vertikal kerusakan. Data ini dapat digunakan untuk membuat prakiraan perkembangan ketahanan pohon terhadap kerusakan selama beberapa tahun ke depan.
Lingkup fungsional PiCUS TreeTronic:
Saluran pengukuran: Hingga 24 titik pengukuran per pengukuran dimungkinkan (diperlukan angka genap)
Lingkar pohon: Lingkar pohon: hingga sekitar 6,5 meter
Operasi: Mungkin dengan atau tanpa PC, komputer kontrol terintegrasi menyimpan lebih dari 100 pengukuran
Koneksi: Koneksi PC melalui Bluetooth untuk menganalisis hasil pengukuran dan GPS untuk menentukan posisi pohon

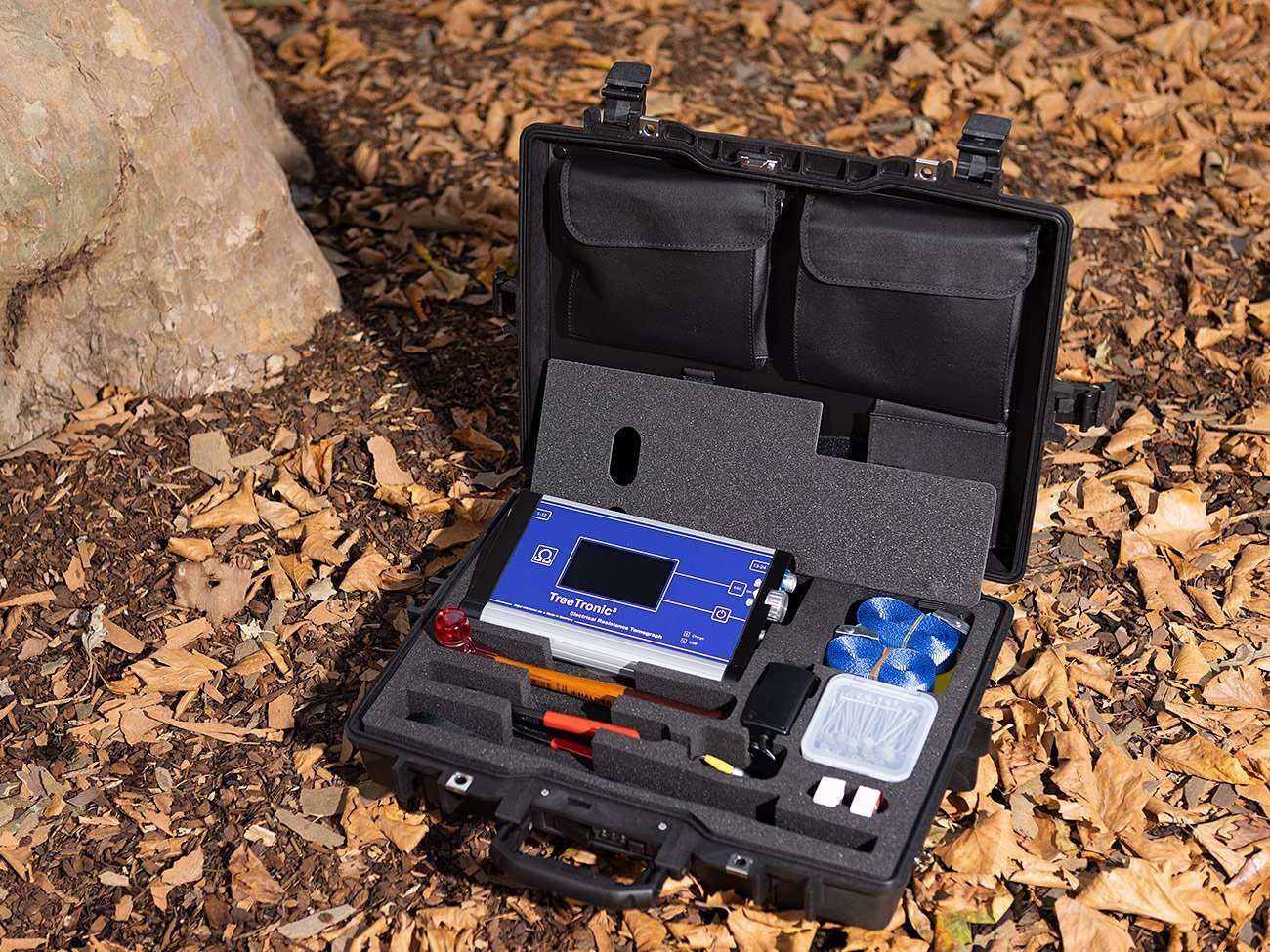

Ruang lingkup pengiriman standar:
- Kotak transportasi
- unit kontrol
- kabel pengukur biru
- kabel pengukur merah
- pengisi daya
- Kabel USB
- 2x sabuk pengikat / sabuk pengencang 4,5 m, 25 mm
- Pita pengukur BM 50 G
- Palu bermuka lunak 300 mm
- Penjepit 180 mm
- 4x klip sabuk
- Wadah paku/sekrup
- Set angka 1 sampai 24
- Stik USB dengan perangkat lunak Expert
- Petunjuk pengoperasian
- Tas PiCUS
- Target pengujian
Prinsip pengukuran:

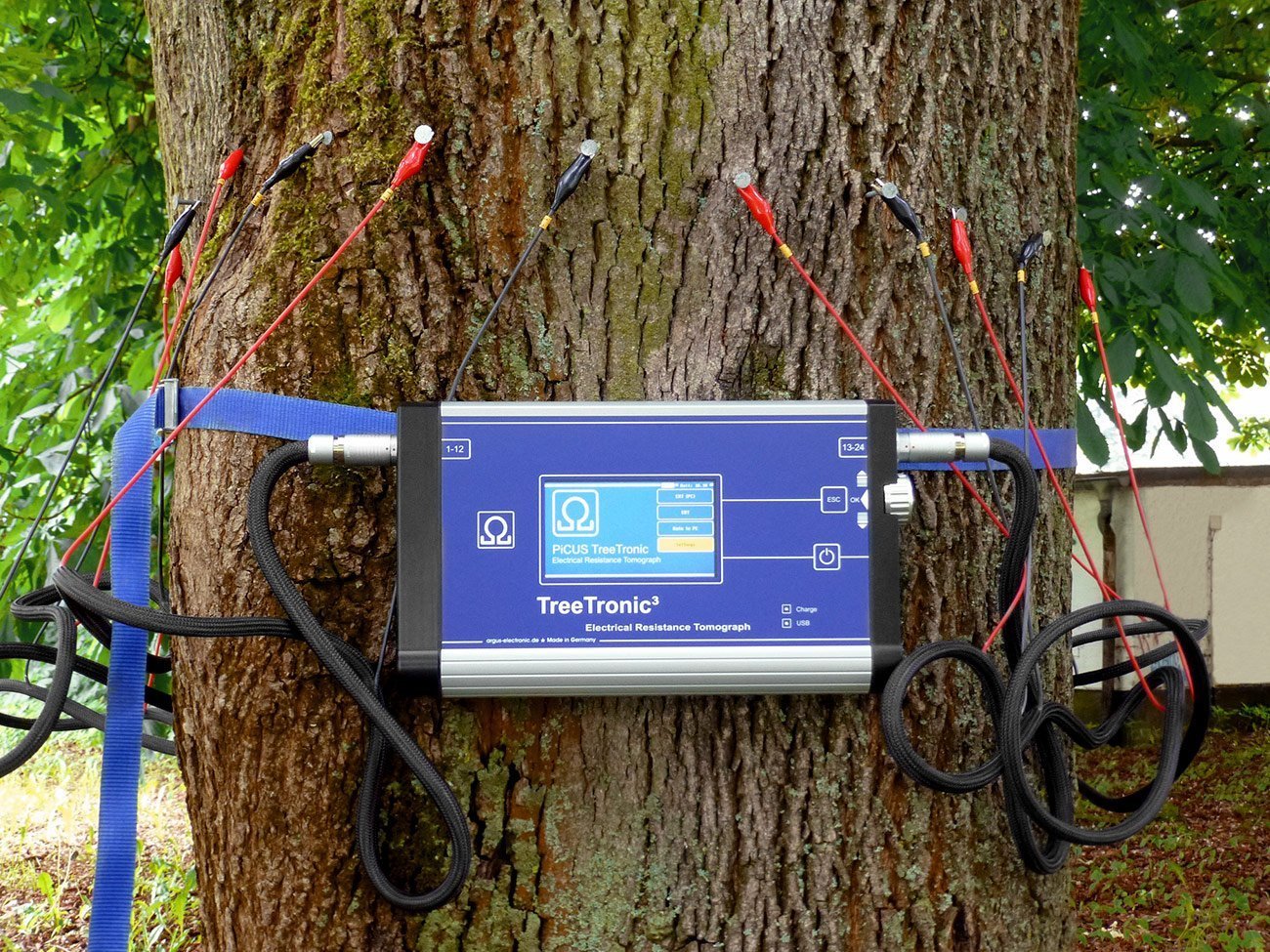

PiCUS TreeTronic menganalisis kondisi kayu pohon dengan bantuan pengukuran resistansi listrik kayu. Resistansi listrik kayu pada dasarnya dipengaruhi oleh kadar air dan ion yang terlarut dalam air. Kayu yang lapuk seringkali memiliki tingkat kelembapan yang tinggi dan karenanya resistansinya rendah. Selain itu, komposisi kimia kayu dan struktur sel memengaruhi resistansi. Perambatan medan listrik Selama pengukuran, perangkat TreeTronic memasangkan tegangan listrik hingga 100 volt ke titik-titik pengukuran dan mengukur medan listrik yang dihasilkan. Dengan mempertimbangkan informasi geometri bidang pengukuran, perangkat lunak yang kompleks menghitung resistansi listrik yang tampak di area bidang pengukuran. Resistansi ini ditampilkan dalam tomogram berwarna. Dengan melapisi tomogram sonik PiCUS dengan tomogram resistansi listrik, dalam banyak kasus ketebalan dinding yang tersisa dapat ditentukan lebih tepat untuk tujuan menilai keamanan fraktur. Tidak seperti tomografi sonik, ERT tidak terlalu terpengaruh oleh retakan pada batang pohon, sehingga tomogram TreeTronic sering kali membantu menafsirkan tomogram sonik dengan benar.
Detail teknis
Tomografi PiCUS TreeTronic dilengkapi dengan 24 saluran pengukuran. Semakin banyak saluran yang digunakan, semakin akurat ERT-nya. Pin logam tipis diperlukan untuk menghubungkannya dengan lapisan konduktif listrik pohon. Misalnya, paku, yang juga digunakan untuk pemeriksaan suara, atau pin untuk mengurangi risiko kerusakan.
| Lingkar pohon: | hingga sekitar 6,5 m |
| Jumlah saluran pengukuran (= jumlah titik pengukuran): | angka genap hingga 24 |
