Description
FITUR UTAMA
- Menyediakan eksitasi hingga 2,0V
- Resolusi: 24-bit atau hingga 0,00001 mV/V
- Akurasi: hingga 0,0002 mV/V
- Mengukur persentase positif dan negatif
- Programmable gain: 1X hingga 128X
- Filter 50 Hz dan 60 Hz opsional
- Panjang kabel: 0,9 m (3′)
- Terminasi kabel: bare-wire
- Melaporkan pengukuran suhu tambahan
PRINSIP OPERASI
ALTA Wireless Resistive Bridge Meter menggunakan dua kawat, merah(1) dan hitam(4), untuk mengeksitasi jembatan resistor, sehingga menyediakan tegangan referensi untuk pengukuran. Dua kawat tambahan, putih(2) dan kuning(3), mengukur tegangan diferensial di jembatan ini dalam mV/V.
Meter ini berisi Programmable Gain Amplifier (PGA) dan dapat diatur ke nilai antara 1X dan 128X, pada dasarnya meningkatkan resolusi pengukuran dan mengurangi kesalahan pengukuran. Filter 50 dan 60 Hz juga dapat diprogram.
Ambang batas dapat diatur sehingga ketika output berada di atas atau di bawah ambang batas yang ditentukan pengguna, komunikasi nirkabel segera dikirim ke gateway. Gateway akan segera mencoba mengirim pesan dengan aman ke iMonnit atau layanan data lain yang disetujui.
CONTOH APLIKASI
- Konfigurasi Quarter/Diagonal/Half/Full Bridge
- Strain Gauge
- Gaya (Load cell)
- Tekanan
- Displacement
- Inclinometer
- Torsi
- Aplikasi tambahan
FITUR SENSOR MONNIT ALTA
- Jangkauan nirkabel lebih dari 2.000 kaki melalui 18+ dinding¹
- Frequency-Hopping Spread Spectrum (FHSS)
- Kekebalan interferensi terbaik di kelasnya
- Manajemen daya terbaik di kelasnya untuk masa pakai baterai lebih lama²
- Keamanan Encrypt-RF® (Diffie-Hellman Key Exchange + Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor)
- Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatile, bertahan melalui siklus daya):
- Heartbeat 10 menit = ~ 22 hari
- Heartbeat 2 jam = ~ 266 hari
- Pembaruan otomatis over-the-air ke firmware sensor (future-proof)
- Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic gratis untuk mengonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS teks, email, dan panggilan suara
¹ Jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway. ² Masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya. Opsi daya lainnya juga tersedia.
SPESIFIKASI TEKNIS – PENGUKURAN RESISTIF
| Parameter | Spesifikasi |
|---|---|
| Impedansi Bridge Maksimum | 500 kΩ¹ |
| Akurasi | 0,0002 mV/V @ PGA = 128² |
| Resolusi | 0,00001 mV/V |
| Rentang | -1000mV/V hingga 1000mV/V³ |
| Filter | 50Hz dan/atau 60Hz |
Catatan:
- Jika resistansi total jembatan (resistansi yang diterapkan di kawat merah(1) dan kawat hitam(4)) lebih besar dari 500 kΩ, akurasi pengukuran tidak dapat dijamin.
- Akurasi akan bervariasi tergantung pada resistansi total jembatan. Secara umum, resistansi yang lebih rendah akan memiliki akurasi yang lebih besar. Meter akan mengambil beberapa pengukuran menggunakan ADC 24-bit. Sensor menunggu pembacaan stabil dan kemudian merata-ratakan pengukuran yang stabil dan menghitung persentase berdasarkan nilai ADC rata-rata.
- Rentang adalah -1000mV/V hingga 1000mV/V ketika gain diatur ke 1x. Setiap kali gain ditingkatkan, rentang akan berkurang dengan faktor 2. Misalnya, jika gain diatur ke 2x, rentang akan menjadi -500mV/V hingga 500mV/V. Jika gain diatur ke 3x, rentang akan menjadi -250mV/V hingga 250mV/V.
SPESIFIKASI TEKNIS – PENGUKURAN SUHU
| Parameter | Spesifikasi |
|---|---|
| Akurasi | +/- 0,5°C (0°C – 75°C atau 32°F – 167°F) +/- 1,0°C selain itu |
| Resolusi | 0,1°C |
SPESIFIKASI KABEL
| Parameter | Spesifikasi |
|---|---|
| Panjang Kabel | 0,9 m (3 kaki) |
| Ukuran Kawat | 26 AWG |
| Material Konduktor | Tembaga Beruntai 7/34 |
| Isolasi | PVC, 0,29mm (0,010″) |
| Pelindung | Tidak |
| Jaket | PVC (hitam) |
| Diameter Keseluruhan | 4,25 ± 0,2 mm (0,17″ ± 0,007″) |
| Peringkat / Persetujuan | UL AWM STYLE 2464, cUL AWM I/II A 80°C 300V FT1 LF |
| Peringkat Suhu | -25°C hingga 80°C (-13°F hingga 176°F)⁶ |
| Peringkat Tegangan | Maks 300 V |
| Kekuatan Dielektrik | 1500 V RMS |
⁶ Suhu yang lebih dingin dari peringkat dapat diterima jika kabel tidak bergerak atau bergetar.
DIAGRAM KABEL⁴’⁵
| Label | Warna Kawat | Fungsi |
|---|---|---|
| 1 | Merah | Kawat Eksitasi |
| 2 | Putih | Pengukuran Positif |
| 3 | Kuning | Pengukuran Negatif |
| 4 | Hitam | Ground |
PERINGATAN PENTING: 4. Input meter ini pasif. JANGAN PERNAH menerapkan tegangan apa pun ke lead mana pun. Meter menerapkan tegangan baterainya (3V) menggunakan kawat eksitasi(1). 5. Harus ada resistansi antara kawat pengukuran (kawat 2 dan 3) dan kawat ground/eksitasi (kawat 1 dan 4). Jika kawat ini terhubung singkat, pengukuran yang akurat tidak mungkin dilakukan.
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatile, bertahan melalui siklus daya): Heartbeat 10 menit = ~22 hari – Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki melalui 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 kaki)⁷ |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 kaki)⁷ |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
| Sertifikasi | Sensor 900 MHz: FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1. Sensor 868 dan 433 MHz diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645. Semua sensor diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH 224 (Juni 2022), menurut IEC |
⁷ Ketinggian operasi dan penyimpanan tanpa catu daya DC adalah -30,48 hingga 9144 m (-100 hingga 30000 kaki).

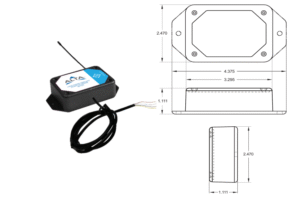

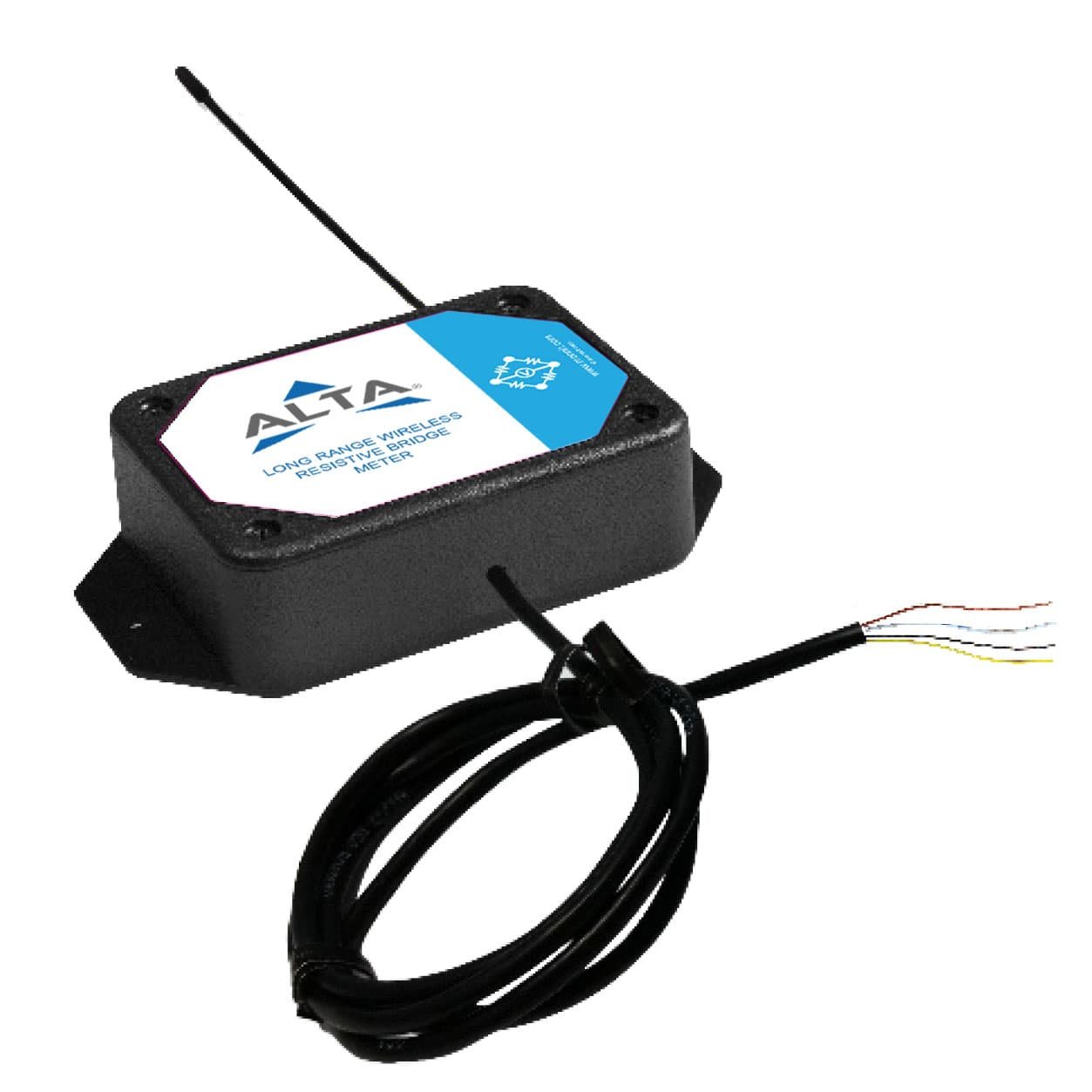

SPESIFIKASI TEKNIS – ALTA® ENTERPRISE RESISTIVE BRIDGE METER
| Parameter | Spesifikasi |
|---|---|
| Baterai¹ | 2x 1,5V AA Alkaline, 1500 mAh, (standar) 2x 1,5V AA Lithium, 3000 mAh, (opsional) |
| Masa Pakai Baterai | Diharapkan 10+ tahun |
| Opsi Daya Eksternal² | Tegangan input: 5,0-12,0 V Jack daya: 2,1 x 5,5 mm barrel, pusat positif |
| Rentang Suhu Operasi (rentang pengukuran tanpa kabel)³ | -18°C hingga 55°C (0°F hingga 130°F) – Baterai AA Alkaline -25°C hingga 60°C (-13°F hingga 140°F) – Baterai AA Lithium L91 0°C hingga 40°C (32°F hingga 104°F) – Catu Daya 5V AS 10°C hingga 40°C (50°F hingga 104°F) – Catu Daya 5V Internasional |
| Jenis Antena Nirkabel | 1/4-wave, kawat cambuk 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat | 3,2 oz. (91 g) dengan lead 0,3 m (1,0′) 3,7 oz. (105 g) dengan lead 0,9 m (1,0′) |
¹ Perangkat keras tidak dapat menahan tegangan negatif. Harap berhati-hati saat memasukkan dan mengeluarkan baterai. ² Baterai akan menyediakan daya cadangan jika daya eksternal dihilangkan. ³ Pengoperasian di bawah 0°C (-32°F) derajat akan mengurangi masa pakai baterai.

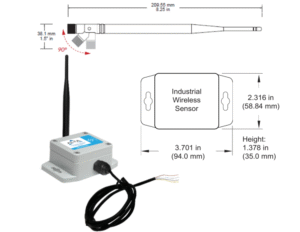

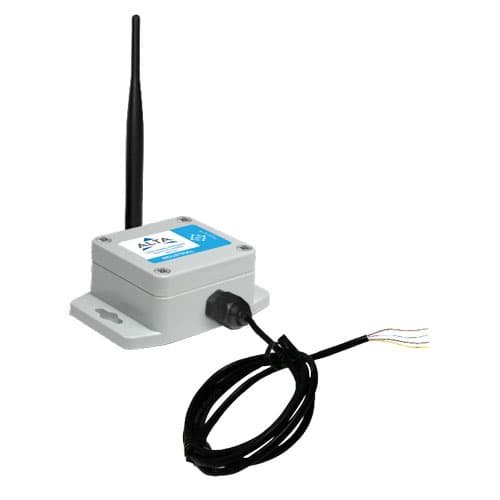

SPESIFIKASI TEKNIS – ALTA® INDUSTRIAL RESISTIVE BRIDGE METER
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1x 3,6V AA Lithium Thionyl Chloride, 1500mAh, terpasang |
| Masa Pakai Baterai | Diharapkan 10+ tahun |
| Rentang Suhu Operasi (rentang pengukuran tanpa kabel)¹ | -40°C hingga 85°C (-40°F hingga 185°F) |
| Jenis Antena Nirkabel | 1/2-wave dipole tahan air dengan konektor RP-SMA dan leher putar; dBi 3,0 (900/868MHz) atau 2,5 (433 MHz); panjang 8,27″ (210mm) (900/868MHz) atau 7,68″ (195mm) (433 MHz); diameter pada titik paling tebal 0,55″ (14mm) |
| Berat | 4,7 oz. (133 g) |
| Peringkat Enklosur | IP-65 (tahan debu dan tahan air tetapi tidak dapat direndam) NEMA 1, 2, 4, 4x, 12, dan 13 dinilai, tersegel, dan tahan cuaca Terdaftar UL sesuai spesifikasi UL508-4x (File E194432) |
¹ Pengoperasian di bawah 0°C (-32°F) derajat akan mengurangi masa pakai baterai.
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi di lingkungan biasa (suhu ruangan normal, kelembaban, dan tekanan atmosfer). Jangan gunakan sensor ini dalam kondisi berikut, karena faktor-faktor ini dapat memperburuk karakteristik produk dan menyebabkan kegagalan dan kerusakan:
- Gas korosif atau gas deoksidasi: gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dll.
- Gas volatil atau mudah terbakar
- Kondisi berdebu
- Lingkungan bertekanan rendah atau bertekanan tinggi
- Lokasi basah atau terlalu lembab
- Tempat dengan air asin, minyak, cairan kimia, atau pelarut organik
- Tempat dengan getaran yang sangat kuat
- Tempat lain di mana kondisi berbahaya serupa ada
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.
SENSOR TINGKAT INDUSTRI | ENKLOSUR BERPERINGKAT NEMA TIPE 1, 2, 4, 4X, 12, DAN 13
Sensor industri Monnit dilindungi dalam enklosur berperingkat NEMA yang andal dan tahan cuaca. Enklosur berperingkat NEMA kami dibangun untuk penggunaan dalam dan luar ruangan dan melindungi sirkuit sensor terhadap masuknya benda asing padat seperti debu dan efek merusak dari air.
- Aman dari kotoran yang jatuh
- Melindungi terhadap debu yang tertiup angin
- Melindungi terhadap hujan, hujan es, salju, percikan air, dan air yang diarahkan selang
- Tingkat ketahanan korosi yang meningkat
- Akan tetap tidak rusak oleh pembentukan es pada enklosur
