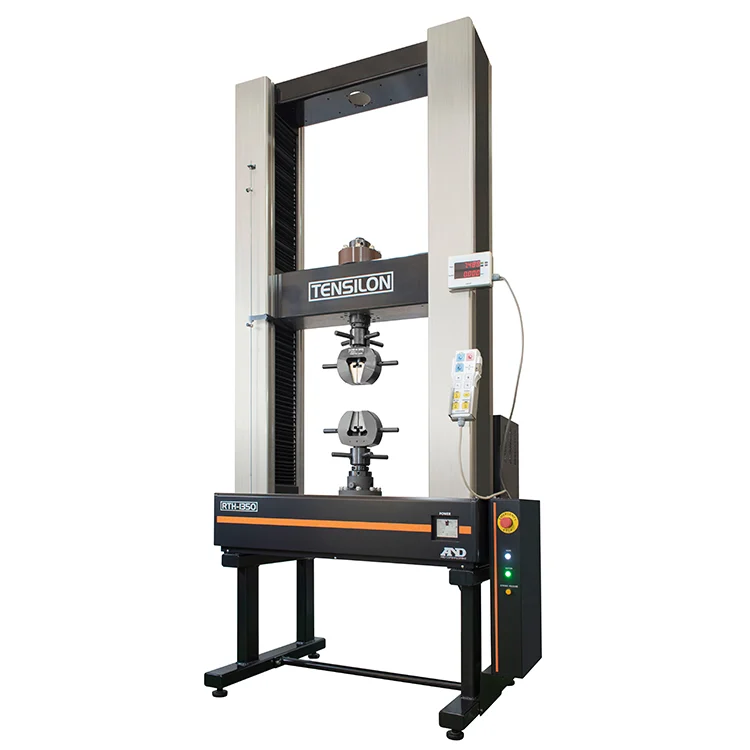

Alat Uji Tarik dan Tekan Universal Material Testing Instrument RTH Series TENSILON

Description

Features

• Mesin uji Kelas 0,5 kelas dunia dari A&D
• Rentang kecepatan yang diperluas, 0,0001~1500 mm/menit
• Mencapai pengambilan sampel berkecepatan tinggi 0,2 ms dan tidak melewatkan perubahan beban seketika
• Kebisingan rendah: Pertimbangan untuk lingkungan pengujian



Color Touch panel

Panel sentuh berwarna menawarkan visibilitas luar biasa dan pengoperasian yang lebih mudah.



Test Conditions



Mode Select



Runtime screen



TACT (TENSILON Advanced Controller for Testing)

Sistem pemrosesan data “TACT”, dioptimalkan untuk TENSILON.
Mampu mencapai kecepatan pengambilan sampel tercepat di industri, yaitu 0,2 ms.

Seri TACT memiliki fungsi analisis data, perhitungan, dan penyimpanan data yang sangat baik selain peningkatan kemampuan operasional mesin pengujian itu sendiri.



Screen image



Display & Commander

Seri RTH dengan antarmuka pengguna untuk pengoperasian tingkat lanjut



Display

Layar digital yang dapat dilepas untuk indikasi beban dan perpindahan. Layar ini dapat dipasang dengan magnet ke bagian mana pun pada mesin dan tidak menghalangi pengguna saat memasang sampel ke jig atau menguji sampel karena posisinya dapat diatur secara bebas.

Fixing method	Magnet attachment method
Display data	Load/displacement
Load	6-digit indication
Displacement	6-digit indication



Load

Indikasi 6 digit
Unit indikasi akan dipilih secara otomatis dari kN, N, mN, atau N.



Displacement

Layar minimal 1/1000
Layar yang dapat dilepas menawarkan ruang kerja yang lebih teratur dan efisien.



Commander

Komandan ringkas Andy untuk kontrol mesin uji. Komandan ini dapat dipasang di bagian atas, bawah, kiri, atau kanan layar digital mesin uji untuk indikasi beban dan perpindahan.
Tombol operasi manual komandan dirancang secara ergonomis dengan warna-warna cerah dan berbagai ukuran untuk kemudahan penggunaan yang superior. Jog dial di sisi kanan komandan menawarkan kontrol ekstra fleksibel dan operator dapat menggerakkan crosshead ke atas dan ke bawah dengan memutar dial ini secara manual.



Applications

Berbagai macam produk terapan A&D untuk aplikasi yang lebih canggih:

Jig uji terapan untuk pengukuran kekuatan

Screw action jaws
Air jaws
Compression cage
Wedge action jaws
Compression test jig
Compression type bending test jig



Alat uji terapan untuk pengukuran perpanjangan

Alat pengukur regangan seri SG untuk mengukur
jarak antar tanda pengukur



Alat uji terapan untuk uji suhu / lingkungan

· Alat uji suhu konstan/kelembapan konstan
· Alat uji suhu tinggi
· Alat uji suhu ultra rendah
· Alat uji kelembapan tinggi dalam atmosfer gas
· Alat uji kelembapan tinggi dalam vakum
· Alat uji celup



Dimensions (mm)
RTH-1350	897(W)x650(D)x460(H)
RTH-1225/1310 RTI-1225-1310	710(W)x555(D)x630(H)



Specification

Spesifikasi	RTH-2430	RTH-2410	RTH-1350	RTH-1310	RTH-1225
Motor	Digital servo mechanism	Digital servo mechanism	Digital servo mechanism	Digital servo mechanism	Digital servo mechanism
Maximum Capacity	300 kN	100 kN	50 kN	10 kN	2.5 kN
Effective test width	590 mm	590 mm	420 mm	420 mm	420 mm
Crosshead speed range	0.0001–500 mm/min	0.0001–1000 mm/min	0.0001–1200 mm/min	0.0001–1500 mm/min	–
Crosshead speed accuracy	±0.1%	±0.1%	±0.1%	±0.1%	±0.1%
Crosshead arbitrary speed	0.0001 mm/min step within range	0.0001 mm/min step within range	0.0001 mm/min step within range	0.0001 mm/min step within range	0.0001 mm/min step within range
Crosshead position accuracy	±0.1% of rating (±0.01 mm if rating <10 mm)	±0.1% of rating (±0.01 mm if rating <10 mm)	±0.1% of rating (±0.01 mm if rating <10 mm)	±0.1% of rating (±0.01 mm if rating <10 mm)	±0.1% of rating (±0.01 mm if rating <10 mm)
Crosshead return speed	300, 600 mm/min	600, 1200 mm/min	600, 1200 mm/min	825, 1600 mm/min	825, 1600 mm/min
Load measurement accuracy	±1% of rating	±0.5% of rating	±0.5% of rating	±0.5% of rating	±0.5% of rating
Load calibration	One touch operation with embedded calibration circuit	One touch operation with embedded calibration circuit	One touch operation with embedded calibration circuit	One touch operation with embedded calibration circuit	One touch operation with embedded calibration circuit
Sampling speed	0.2 msec	0.2 msec	0.2 msec	0.2 msec	0.2 msec
Noise	70 dBA or less	70 dBA or less	65 dBA or less	65 dBA or less	60 dBA or less
Dimensions (WxDxH)	1144×1040×2560 mm	1144×700×2275 mm	987×610×1655 mm	785×451×1555 mm	785×451×1555 mm
Weight	1450 kg	800 kg	350 kg	130 kg	130 kg
Power consumption / Power supply / Breaker capacity	5.1 kW / 7.6 kVA / 40 A	3.1 kW / 6.0 kVA / 30 A	1.6 kW / 3.3 kVA / 20 A	475 W / 1.7 kVA / 15 A	275 W / 700 VA / 15 A
Ambient temperature & humidity	5–40°C, 20–80% RH (No condensation)	5–40°C, 20–80% RH (No condensation)	5–40°C, 20–80% RH (No condensation)	5–40°C, 20–80% RH (No condensation)	5–40°C, 20–80% RH (No condensation)
