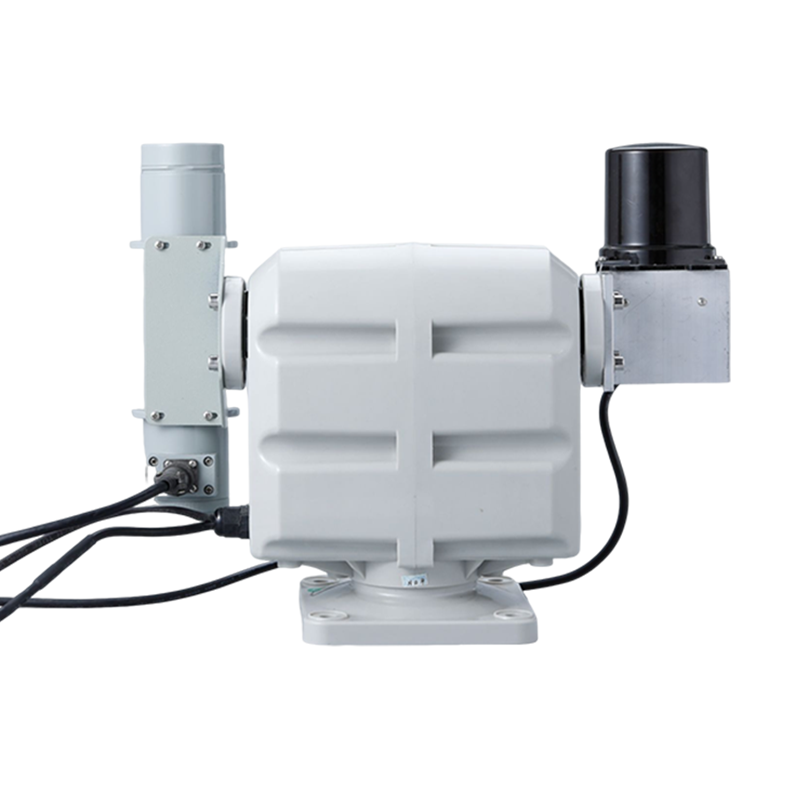

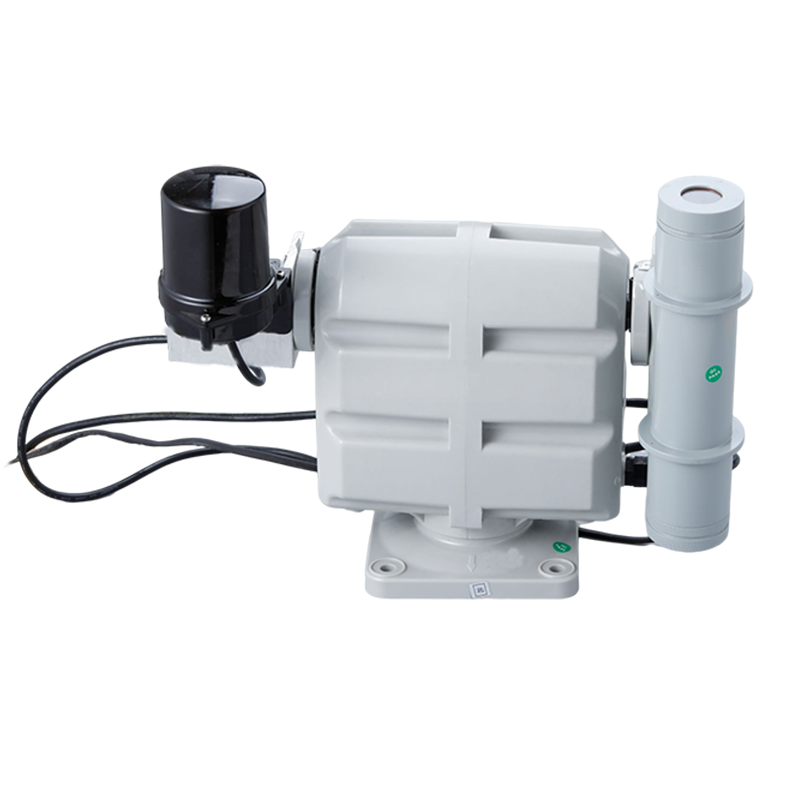

Tinjauan Umum Sensor Radiasi Langsung Otomatis:
Pengukuran radiasi dari permukaan vertikal matahari (sudut pandang sekitar 0,5°) dan radiasi yang tersebar dari cincin sempit langit di sekitar matahari disebut radiasi matahari langsung dan diukur dengan Sensor Radiasi Langsung Otomatis.
Prinsip dan fitur struktural:
Pyranometer terutama terdiri dari silinder cahaya dan perangkat pelacakan otomatis. Bagian dalam tabung cahaya terdiri dari tujuh batang cahaya, tabung dalam, termopil, dan tabung pengering. Ketujuh batang cahaya ini digunakan untuk mengurangi pantulan internal, membentuk sudut bukaan instrumen , dan membatasi turbulensi udara di dalam instrumen.
Di bagian luar batang lampu terdapat laras dalam, yang menyegel udara kering di dalam batang lampu dan laras luar untuk mengurangi pengaruh suhu sekitar pada termopil. Di mulut laras luar terdapat lembaran kaca kuarsa JGS3 yang mentransmisikan cahaya radian pada panjang gelombang 0,27-3,2µm, sehingga memudahkan pengukuran radiasi matahari langsung. Laras ini dilengkapi dengan desikan untuk mencegah pembentukan kondensat uap air.
Elemen penginderaan Direct Pyranometer merupakan inti silinder optik dan terdiri dari termopil berlapis kawat yang responsif. Komponen penginderaan dilapisi cat hitam non-kilap pada sisi yang menghadap matahari, di bawahnya terdapat kontak panas termopil. Ketika sinar matahari mengenai kontak panas, suhu akan naik dan menciptakan perbedaan suhu dengan kontak dingin di sisi lainnya, menghasilkan potensial listrik yang sebanding dengan intensitas radiasi matahari langsung.
Parameter teknis piranometer :
Rentang pengukuran: 0～2000 W/m2
Keluaran sinyal: 0～20mV
Akurasi pengukuran: meja kerja <5%; meja standar <2%
Sensitivitas: 7～14μV∕Wm-2
Konstanta waktu ：≤15S(99%)
Akurasi pelacakan: ＜168h±1°
Catu daya: DC 12V
Keluaran: Tegangan: 0-5V
Stabilitas tahunan: ±1% (tingkat perubahan sensitivitas)
Lingkungan operasi: -45℃～+45℃
Panjang garis instrumen: 2,5m
Sudut bukaan: 4°
Berat produk: 5Kg
Konsumsi daya produk: 50 mW
Metode pemasangan sensor radiasi langsung otomatis:
1. Lokasi pemasangan Sensor Radiasi Langsung Otomatis harus memastikan sinar matahari langsung tidak terhalang oleh halangan apa pun di semua musim dan waktu (dari matahari terbit hingga matahari terbenam), dan jika ada halangan, sudut tinggi halangan tidak boleh melebihi 5° ke arah matahari terbit dan terbenam, serta menghindari tempat-tempat dengan polusi atmosfer yang serius seperti asap dan kabut.
Pyranometer biasanya ditempatkan di observatorium bersama Pyranometer lainnya, tetapi juga dapat ditempatkan di teras atap. Meja harus terpasang dengan kokoh, meskipun terkena guncangan dan getaran hebat (seperti angin kencang) agar tidak mengubah posisi horizontal instrumen. Akurasi pelacakan Pyranometer langsung berkaitan dengan akurasi pemasangannya.
2. Perangkat pelacak otomatis dipasang secara simetris di kedua sisi, dengan sisi yang ditandai dengan A merupakan sisi tempat smart chaser dipasang. Sambungan bawah smart tracker juga ditandai sehingga kedua panah penanda berada pada arah yang sama dan keempat baut yang sesuai dapat dikencangkan.
3. Sisi lain yang ditandai adalah sisi pemasangan meja radiasi langsung (yaitu silinder cahaya), metode penyambungannya sama dengan smart chaser.
4. Pasang perangkat pelacak otomatis yang telah selesai ke empat baut penyeimbang alas bundar pada braket sambungan radiasi. (Catatan: arah alas persegi perangkat pelacak otomatis sejajar dengan utara pada sisi yang ditandai dengan tanda utara).
5. Sesuaikan titik cahaya pada silinder lampu sehingga titik cahaya diproyeksikan melalui lubang kecil di tepi atas silinder lampu ke tepi bawah titik lampu “sepuluh” yang dapat diposisikan.
Penggunaan dan pemeliharaan ：
1. Dibandingkan dengan piranometer lain, piranometer langsung tidak hanya memiliki bagian induksi yang sensitif, tetapi juga pelacakan yang akurat untuk mendapatkan radiasi langsung yang akurat. Tidak mudah untuk mempertahankan pelacakan matahari yang konstan, akurat, dan andal dalam kondisi cuaca apa pun sepanjang tahun, sehingga prosedur pengoperasian yang ketat harus diikuti.
2. Jendela kaca kuarsa silinder optik harus diperiksa kebersihannya setiap awal hari kerja. Jika terdapat debu atau uap air yang mengembun, segera bersihkan dengan bola penghisap telinga atau lap bersih dengan kain lembut atau kertas lensa optik.
3. Pekerjaan harus diperiksa sebulan sekali untuk pelacakan dan penyesuaian tepat waktu (ke titik terang).
4, instrumen ini adalah instrumen presisi, sesuai ketat dengan prosedur operasi untuk debugging, jangan pernah menggunakan tenaga berlebihan, hati-hati dan ringan, kurangi getaran, agar tidak rusak.
5, Pyranometer digunakan selama lebih dari dua tahun, sensitivitasnya harus dikalibrasi ulang oleh produsen atau departemen pengukuran.
