Balok Kemiringan Digital Tilt Beams

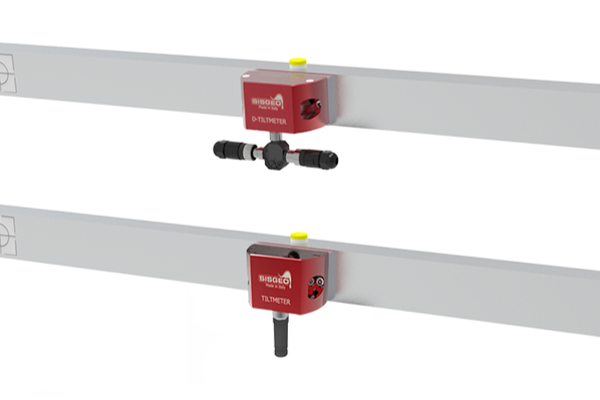

Sensor Tilt Beam (TB) terdiri dari sebuah Tiltmeter MEMS yang dipasang pada balok aluminium kaku dengan panjang ukur tertentu, biasanya 1, 2, atau 3 meter. Balok ini harus dipasang pada struktur secara berantai atau sebagai instalasi tunggal.

Tilt Beam tersedia dalam versi digital, dengan sensor uniaxial yang terintegrasi ke dalam badan balok, atau dengan tiltmeter analog yang dipasang pada balok aluminium.

Tilt Beam digital umumnya dipasang secara horizontal berantai pada struktur untuk memantau diferensial penurunan (settlement) atau pengangkatan (heave).

Versi analog, yang memiliki sensor uniaxial atau biaxial, dapat dipasang secara horizontal, vertikal, maupun miring. Berkat adanya pelat pemasangan dan penyesuaian, tilt beam analog dapat digunakan untuk memantau setiap kemiringan atau perpindahan dalam berbagai aplikasi.

Categories: Sensors, Tiltmeters

Description
Reviews (0)

Description

Features

Sistem modular yang dapat dilepas untuk berbagai instalasi
Instalasi mudah dan cepat berkat konektor bawaan pabrik (versi digital)
Instalasi miring diperbolehkan (model analog)
Pemantauan waktu nyata dengan pencatat data

Applications

Struktur
Dinding diafragma
Bendungan
Terowongan
Penggalian dalam
Lereng yang tidak stabil

Specifications

Model	0S541MA0000	0S542MA0000	0S71DTL10H0
Jenis	analog	analog	digital
Aplikasi	horizontal, vertikal, miring	horizontal, vertikal, miring	rantai horizontal
Tipe Sensor	self-compensated MEMS inclinometer	self-compensated MEMS inclinometer	digital self-compensated MEMS inclinometer
Sumbu	uniaxial	biaxial	uniaxial
Rentang ukur	±5°, ±10°	±5°, ±10°	±10°
Sensitivitas sensor	0.0013° (4.68 arc-sec)	0.0013° (4.68 arc-sec)	0.0013° (4.68 arc-sec)
Linearitas gauge	±0.15% FS untuk ±5° ±0.10% FS untuk ±10°	±0.15% FS untuk ±5° ±0.10% FS untuk ±10°	±0.020% FS
Total akurasi gauge (linearitas + histeresis + repeatability)	±0.07% FS untuk ±2.5°, ±5° ±0.05% FS untuk ±10°	±0.07% FS untuk ±2.5°, ±5° ±0.05% FS untuk ±10°	±0.010% FS
Drift termal	±0.005% FS / °C	±0.005% FS / °C	±0.005% FS / °C
Tegangan eksitasi	18–30 Vdc	18–30 Vdc	12–24 Vdc
Keluaran sinyal	4–20 mA (arus loop)	4–20 mA (arus loop)	RS-485, Modbus RTU (sin θ)
Rentang suhu kerja	-30°C s/d +70°C	-30°C s/d +70°C	-30°C s/d +70°C
Sensor suhu bawaan	Termistor (-50°C s/d +150°C, akurasi ±0.5°C)	Termistor (-50°C s/d +150°C, akurasi ±0.5°C)	Sensor suhu papan elektronik (-30°C s/d +60°C, akurasi ±1°C)
Perlindungan	IP67	IP67	IP67
Kabel	0WE104SG0ZH	0WE106IP0ZH	0WE104SG0ZH
Panjang kabel max ke logger	1000 m	1000 m	1000 m

Accessories and Spare Parts

Item	Kode	Deskripsi
Aluminium Beam	0S7BM000000	Balok aluminium untuk sensor analog/digital, tersedia dalam panjang 1000, 2000, atau 3000 mm. Dilengkapi target topografi, dudukan dinding di ujung, dan baut angkur.
Plat Mounting “L”	0S7BM80SUP0	Braket lantai berbentuk “L” untuk pemasangan balok digital horizontal, terbuat dari baja galvanis. Braket khusus tersedia untuk sensor balok analog miring.
Konektor Digital	0ECON04MV00	Konektor yang dipasang di pabrik pada kabel sinyal digital (0WE606IP0ZH) untuk menghubungkan sensor balok digital terakhir ke data logger.
Resistor Terminasi	0ETERMRESI0	Resistor terminasi cadangan yang dibutuhkan untuk pembongkaran dan pemasangan ulang rantai instrumen digital.
