Indikator Muka Air & Ujung Saringan Berpori untuk Piezometer (Water Level Indicator Model GV-2417 & Porous Filter Tip Model GV-2427)

Alat uji geoteknik, alat uji struktur, alat uji tanah, instrumentasi uji bendungan

Water Level Indicator GV-2417

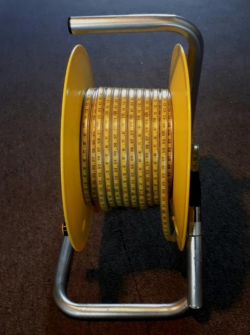

Indikator Tinggi Muka Air terdiri dari sebuah probe, kabel dengan tanda ukur berlaser, dan gulungan kabel. Bagian tengah gulungan kabel dilengkapi dengan baterai, rangkaian elektronik, lampu LED terang, dan alarm suara (buzzer).
Operator menurunkan probe ke dalam pipa pengamatan (standpipe) atau sumur. Saat probe menyentuh permukaan air, lampu LED akan menyala dan buzzer akan berbunyi. Operator kemudian membaca kedalaman muka air melalui tanda ukur pada kabel.

Porous Filter Tip GV-2427

Geovan Porous Filter Tip terbuat dari elemen plastik berpori dengan low air entry (daya tahan rendah terhadap udara), yang dihubungkan ke pipa standpipe lalu dimasukkan ke dalam lubang bor yang telah dipersiapkan.
Tipe alternatifnya dapat didorong atau ditekan ke dalam tanah lunak.

Dalam pemasangan piezometer tipe Casagrande, elemen berpori ini dikelilingi oleh pasir filter, dan segel bentonit dipasang di atas zona respons tersebut.

Pengukuran muka air tanah umumnya dilakukan menggunakan alat ukur muka air (water level meter/dipmeter).
Jika terjadi tekanan artesis, maka digunakan manometer tekanan (Bourdon pressure gauge) di bagian atas pipa.
