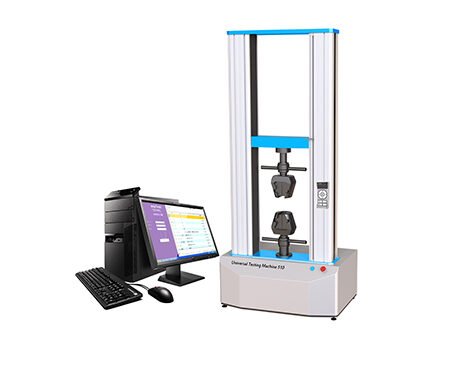

Mesin Uji Material Universal Material Testing Machine Tester JITAI-UTM-50KN

Description

The Field of Use

Cocok untuk pengujian berbagai material:

• Plastik, film, tekstil, karet, serat, material nano, polimer, material komposit, kemasan, kertas, kabel & kabel serat optik, sabuk pengaman, kulit, komponen sepatu.

• Baja pegas, baja bantalan, stainless steel, baja keras, pelat baja, coran, logam non-ferrous, suku cadang otomotif, paduan logam, serta material non-logam.

Jenis uji yang dapat dilakukan: Tarik, tekan, tekuk, sobek, kupas 90° dan 180°, geser, gaya adhesi, gaya cabut, serta elongasi.

Feature

1. Host Mesin:

• Struktur single-arm dengan ruang kompresi bawah.

• Balok dapat diatur naik-turun tanpa batas.

• Menggunakan sabuk gigi sinkron, transmisi ulir presisi, dengan pergerakan stabil dan kebisingan rendah.

• Dilengkapi sistem deselerasi sabuk gear sinkron & ball screw presisi untuk transmisi tanpa celah (backlash).

2. Aksesori:

• Konfigurasi standar: 1 set fixture (opsional sesuai permintaan pelanggan).

3. Sistem Pengukuran & Kontrol Elektrik:

• AC motor + AC driver dengan perlindungan over-current, over-voltage, overspeed, dan overload.

• Rasio pengaturan kecepatan hingga 1:100.000.

• Kontrol closed-loop untuk parameter gaya, deformasi, dan perpindahan beam (uji kecepatan konstan gaya, kecepatan konstan perpindahan, siklus beban, siklus deformasi).

• Return otomatis ke posisi awal setelah pengujian.

• Zero & kalibrasi digital, tanpa penyesuaian analog, dengan integrasi tinggi dan anti-interferensi.



Electronic universal material testing machine can be tested items

1) Item uji umum (nilai tampilan dan nilai perhitungan):

• Tegangan tarik (Tensile stress)

• Kekuatan tarik (Tensile strength)

• Kekuatan sobek (Tearing strength)

• Perpanjangan saat sobek (Tearing elongation)

• Tegangan konstan (Constant stress)

• Perpanjangan tegangan konstan (Constant stress elongation)

• Tegangan dan gaya tetap (Fixed stress and force)

• Kekuatan sobek (Tearing strength)

• Nilai gaya pada titik tertentu (Force value at any point)

• Perpanjangan pada titik tertentu (Elongation at any point)

• Gaya ekstraksi (Extraction force)

• Gaya adhesi (Adhesive force) dan mengambil nilai puncak untuk perhitungan

(2) Item uji khusus:

• Koefisien elastisitas / Modulus Young:
  Definisi: Rasio antara komponen tegangan normal dengan regangan normal pada fase yang sama. Ini adalah koefisien kekakuan suatu material. Semakin tinggi nilainya, semakin kuat material tersebut.

• Batas proporsional (Proportional limit):
  Batas tegangan maksimum di mana beban masih memiliki hubungan proporsional dengan perpanjangan dalam rentang tertentu.

• Batas elastisitas (Elasticity limit):
  Tegangan maksimum yang dapat ditahan material tanpa mengalami deformasi permanen.



Technical Parameters

Level mesin: Kelas 0,5
Indeks gaya uji:

• Maksimum: 50 kN

• Rentang pengukuran: 0,2% – 100%

• Akurasi: ±0,5% dari nilai yang ditunjukkan

• Resolusi: ±300.000 count

Indeks deformasi (opsional):

• Maksimum: 10 mm

• Akurasi: ±0,5% dari nilai yang ditunjukkan

• Rentang pengukuran: 2% – 100%

Displacement:

• Akurasi pengukuran: ±0,5% dari nilai yang ditunjukkan

• Resolusi: 0,001 mm

Kecepatan:

• Rentang: 0,005 mm/min – 500 mm/min (stepless)

• Akurasi: ±1% dari nilai yang ditunjukkan

Parameter host:

• Stroke tarik: 780 mm

• Stroke tekan: 1000 mm

• Lebar uji: 410 mm

Lingkungan kerja:

• Suhu: 10–35°C

• Kelembaban: 20–80%

Kontrol gaya:

• Rentang rate: 0,005–5% FS/s

• Akurasi kontrol:

  • <0,05% FS → ±1% nilai set

  • 0,05% FS → ±0,5% nilai set

Kontrol deformasi:

• Rentang rate: 0,02–5% FS/s

• Akurasi kontrol:

  • <0,05% FS → ±1% nilai set

  • 0,05% FS → ±0,5% nilai set

Kontrol perpindahan:

• Akurasi rate:

  • <0,01 mm/min → ±1% nilai set

  • 0,05 mm/min → ±0,2% nilai set

Kontrol gaya/perpindahan/deformasi konstan:

• Rentang: 0,5–100% FS

• Akurasi:

  • ≥10% FS → ±0,1% nilai set

  • <10% FS → ±1% nilai set

• Ukuran mesin: ±860 × 550 × 1900 mm
• Berat: (estimasi) ±350 kg

Software Introduction

• Mendukung standar uji GB, ASTM, BIS, ISO, JGB, JIS, BS, dan lainnya.

• Mode uji: tarik, tekan, tekuk, sobek, kupas, geser, dll.



  System Configuration

No	Name	Manufacturers and specifications	QTY	Note
1	Main frame	Zhejiang DANA	1
2	Motor and system	Stepper motor	1
3	Ball screw	Zhejiang DANA	1
4	Load cell	50KN
5	Work fixture	standard fixture	1
6	Software	Tester standard version	1
7	Computer	Industry computer	1
8	Documents	Manual, product certificate,etc	1
