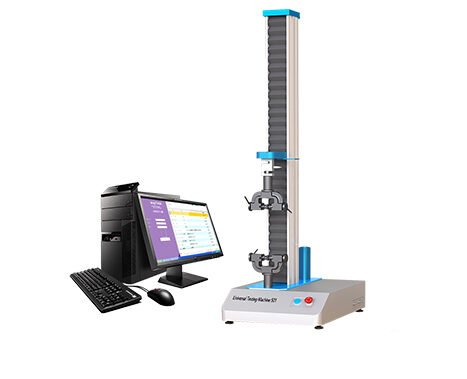

Mesin Uji Material Universal Material Testing Machine Tester JITAI-UTM5KNM

Description

The Field of Use

Cocok untuk pengujian berbagai material industri & laboratorium, termasuk:

• Plastik, film, tekstil, karet, serat, material nano, polimer, komposit, bahan kemasan, kertas.

• Kabel & serat optik, sabuk pengaman, sabuk/tali, kulit, komponen sepatu.

• Baja pegas, baja bantalan, stainless steel, baja kekerasan tinggi, pelat baja, baja struktural, logam non‑ferrous, coran, paduan, suku cadang otomotif.

• Material logam & non‑logam lainnya.

Jenis uji yang didukung: Tarik, kompresi, tekuk, sobek, kupas 90°, kupas 180°, geser, kekuatan adhesi, gaya cabut/pull‑out, elongasi, dll.



Feature

1. Host Machine

• Struktur single‑arm dengan ruang tekan bawah.

• Balok uji naik‑turun stepless (bebas langkah).

• Transmisi: sabuk gigi sinkron melengkung + pasangan lead screw presisi → gerakan stabil & kebisingan rendah.

• Sistem deselerasi sabuk sinkron + ball screw presisi menghadirkan transmisi tanpa celah/backlash saat balok bergerak.

2. Aksesori

• Konfigurasi standar: 1 set penjepit/fixture uji (dapat dipilih sesuai kebutuhan pengguna).

3. Sistem Pengukuran & Kontrol Elektrik

1. Motor AC + driver AC: stabil, andal; proteksi arus lebih, tegangan lebih, kecepatan lebih, overload. Rasio pengaturan kecepatan hingga 1:100.000.

2. Proteksi tambahan: overload, over‑current, over‑pressure, limit perpindahan, tombol darurat.

3. Kontrol closed‑loop untuk gaya, deformasi sampel, dan perpindahan balok. Mendukung mode: kecepatan gaya konstan, kecepatan perpindahan konstan, strain konstan, siklus beban konstan, siklus deformasi konstan, dll — semua dapat dipilih & dialihkan mulus.

4. Auto / manual return cepat ke posisi awal setelah uji selesai.

5. Nol fisik, penyesuaian gain, pergantian skala gaya otomatis, kalibrasi & penyimpanan digital penuh—tanpa tuning analog → akurasi dan stabilitas tinggi.

6. Konstruksi kelistrikan sesuai standar internasional & standar nasional mesin uji; anti‑interferensi tinggi untuk menjaga kestabilan kontrol & akurasi data.



Electronic universal material testing machine can be tested items

(1) Item Uji Umum (nilai tampilan & hasil perhitungan):

• Tegangan tarik

• Kekuatan tarik

• Kekuatan sobek

• Elongasi sobek

• Tegangan konstan

• Elongasi pada tegangan konstan

• Tegangan/gaya tetap

• Kekuatan sobek (mode lain)

• Gaya pada titik tertentu

• Elongasi pada titik tertentu

• Gaya ekstraksi (pull‑out)

• Gaya adhesi (ambil nilai puncak untuk perhitungan)

(2) Item Uji Khusus:

• Koefisien elastisitas (Modulus Elastis / Modulus Young): rasio tegangan normal terhadap regangan normal; menunjukkan kekakuan material (semakin tinggi, semakin kaku/kuat).

• Batas proporsional: batas tegangan maksimum saat hubungan gaya–elongasi masih linier.

• Batas elastis (Elastic limit): tegangan maksimum tanpa meninggalkan deformasi permanen pada material.



Technical Parameters

1. Kelas mesin: 0,5
2. Indeks gaya uji:

• Maksimum: 5 kN

• Rentang ukur: 2% – 100%

• Akurasi: lebih baik dari ±1% nilai ditunjukkan

• Resolusi: ±200.000 count

3. Indeks deformasi (opsional):

• Maksimum: 10 mm

• Rentang ukur: 2% – 100%

• Akurasi: lebih baik dari ±0,5% nilai ditunjukkan

4. Perpindahan:

• Akurasi: lebih baik dari ±0,5% nilai ditunjukkan

• Resolusi: 0,001 mm

5. Kecepatan:

• Rentang: 0,005 – 500 mm/menit (stepless)

• Akurasi: ±1% nilai ditunjukkan

6. Parameter Host:

• Stroke tarik: 650 mm

• Stroke tekan: 800 mm

• Lebar uji: 380 mm

7. Lingkungan kerja: suhu 10–35°C; kelembaban 20–80% RH.

8. Rentang laju kontrol gaya: 0,005–5% FS/s.
9. Akurasi kontrol laju gaya:

• <0,05% FS → ±1% nilai set

• ≥0,05% FS → ±0,5% nilai set

10. Rentang laju kontrol deformasi: 0,02–5% FS/s.
11. Akurasi kontrol laju deformasi:

• <0,05% FS → ±1% nilai set

• ≥0,05% FS → ±0,5% nilai set

12. Akurasi kontrol laju perpindahan:

• <0,01 mm/menit → ±1% nilai set

• 0,05 mm/menit → ±0,2% nilai set

13. Rentang kontrol gaya/perpindahan/deformasi konstan: 0,5–100% FS.
14. Akurasi kontrol gaya/perpindahan/deformasi konstan:

• Set ≥10% FS → ±0,1% nilai set

• Set <10% FS → ±1% nilai set

15. Ukuran mesin: ±600 × 430 × 1380 mm (P × L × T).

System Configuration

No	Name	Manufacturers and specifications	QTY	Note
1	Main frame	Zhejiang DANA	1
2	Motor and system	Stepper motor	1
3	Ball screw	Zhejiang DANA	1
4	Load cell	5KN
5	Work fixture	standard fixture	1
6	Software	Tester standard version	1
7	Computer	Industry computer	1
8	Documents	Manual, product certificate,etc	1
