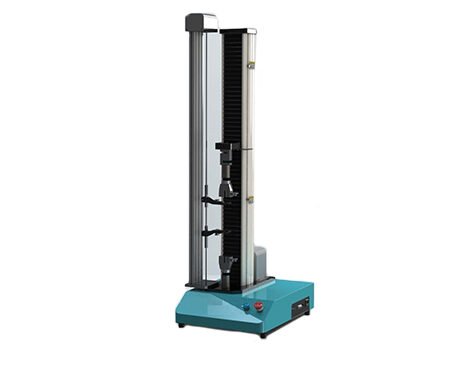

Mesin Uji Tarik Elektronik Kolom Tunggal Digital Display Single Column Electronic Univeral Testing Machine JITAI-5KN

Alat Pengujian Portable, Alat Uji Non Destructive, NDT Testing, Alat Uji NDT

JITAI-5KN Digital Display Single Column Electronic Univeral Testing Machine digunakan untuk menguji berbagai sifat mekanis seperti tarik, tekan, tekuk, sobek, kupas 90°, kupas 180°, geser, kekuatan adhesi, kekuatan tarik keluar, dan perpanjangan.
Cocok untuk menguji:

Plastik, film, tekstil, karet, serat, material nanometer, polimer, komposit, kemasan, kertas, kabel, kabel serat optik, sabuk pengaman, kulit, sepatu, dan ikat pinggang.
Baja pegas, baja bantalan, baja tahan karat, baja keras, pelat baja, coran, logam non-ferrous, komponen otomotif, material paduan, serta material logam maupun non-logam lainnya.

Category: Electronic universal testing machine series

Description
Reviews (0)

Description

Host parameters

Sensor beban presisi tinggi: akurasi lebih baik dari ±1% dari nilai yang ditunjukkan.
Segmentasi kapasitas: 0.25 / 0.5 / 0.75 / 1%.
Sistem daya: motor stepper + penggerak stepper + ball screw + batang poles linear + sabuk sinkron.
Sistem kontrol: metode kontrol eksternal untuk presisi lebih tinggi, rentang kecepatan 15–500 mm/menit, dilengkapi penyesuaian cepat (coarse) dan lambat (fine), penyimpanan otomatis setelah uji, dan pengaturan kembali otomatis (auto return).
Mode tampilan: tabung digital LED 8-segmen.
Stroke: 900 mm (tanpa fixture).
Ekstensometer dua titik deformasi besar: resolusi 1/10000, akurasi ±0,1 mm.
Perangkat keamanan: perlindungan overload, pembatas perjalanan atas & bawah, serta fungsi shutdown otomatis saat titik patah (break point).

Software introduction

Kontroler digital dengan layar sentuh terdiri dari papan kontrol utama, keyboard, dan tampilan.
Layar mengumpulkan sinyal gaya & perpindahan dari papan kontrol utama, lalu menggerakkan motor sesuai prosedur uji.
Papan kontrol utama menggunakan prosesor ARM 32-bit yang bertenaga dengan kecepatan komputasi tinggi.
Papan kontrol dapat terhubung ke keyboard & tampilan secara bersamaan untuk menerima perintah & menampilkan data.
Layar LCD menampilkan kurva pengujian & hasil uji secara real-time, serta dapat dihubungkan dengan printer jarum atau printer thermal mini untuk mencetak hasil uji.

Technical parameters

Gaya uji maksimum: 5000 N (5 kN).
Resolusi daya: 1/1000 (5–100 N), 1/100 (250–1000 N), 1/10 (2500–5000 N).
Akurasi: ≤1%.
Akurasi ekstensometer deformasi besar: ±0,1 mm.
Rentang kecepatan: 1–500 mm/menit (kecepatan khusus dapat disesuaikan sesuai permintaan).
Stroke: 900 mm (tanpa fixture).
Daya: AC 220 V, 50 Hz.
Ukuran mesin: 600 × 430 × 1380 mm.
Berat: 110 kg.

System configuration

No	Name	Manufacturers and specifications	QTY	Note
1	Main frame	Zhejiang DANA	1
2	Motor and system	Stepper motor	1
3	Ball screw	Zhejiang DANA	1
4	Load cell	5KN	1
5	Work fixture	Standard type	1
6	LCD control box	STM32 digital touch sceen	1
7	Documents	Manual, product certificate,etc	1
