Modul Pendukung Sensor Amplified Completion Module AC120 & AC350

Sensor Beban dan Kekuatan, Sensor Getaran, Sensor Tekanan, Sensor Pergeseran, Sensor Tegangan, Sensor Regangan

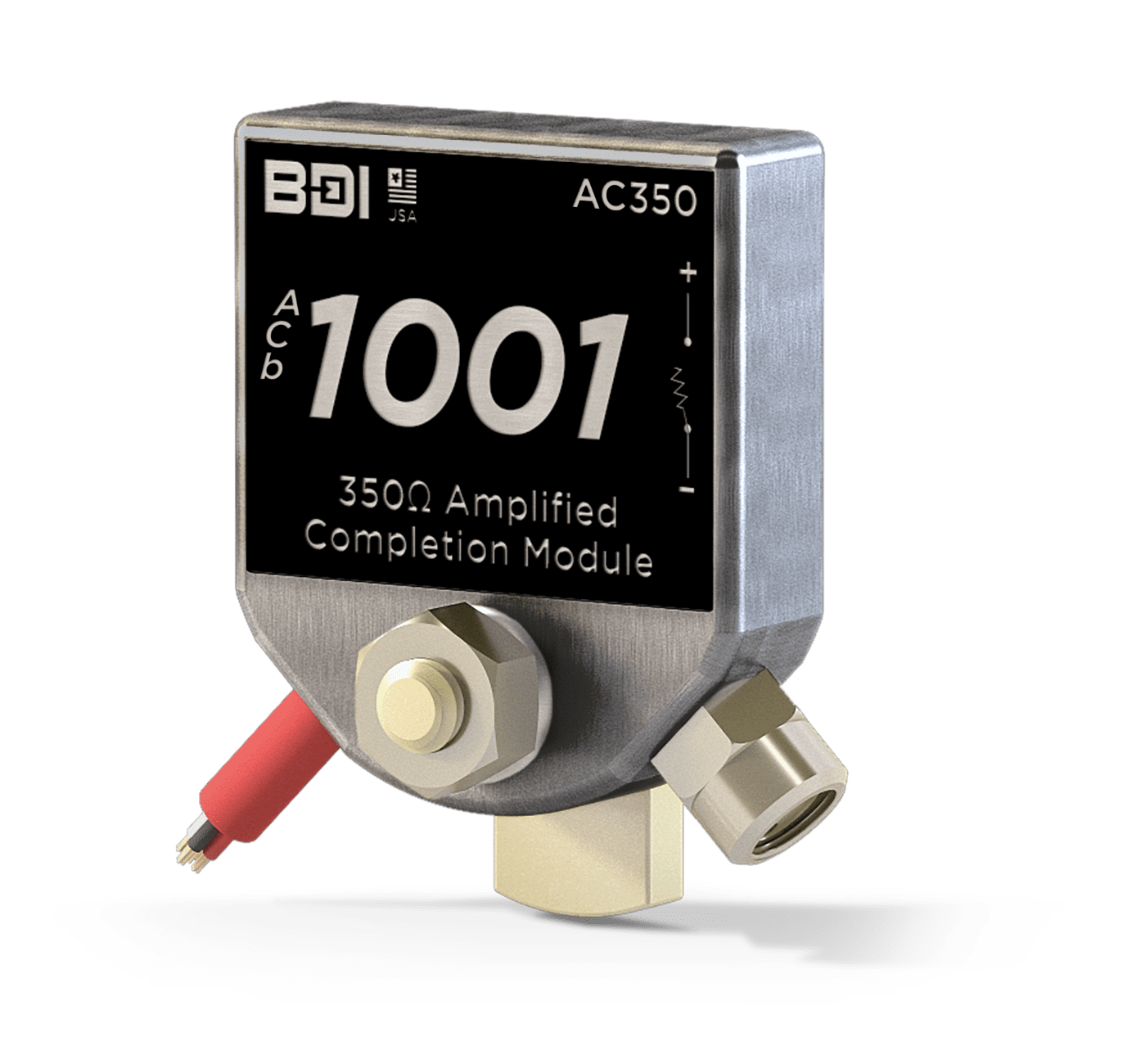

Amplified Completion Module AC350 (dan versi 120Ω) dirancang untuk menyediakan koneksi input yang kokoh untuk strain gage foil yang dapat dilas melalui konektor M8. Setiap modul dilengkapi dengan kabel panjang khusus serta kabel instrumen terintegrasi untuk output. Dengan opsi konfigurasi 120Ω dan 350Ω, serta output teramplifikasi 100 kali, modul ini sangat mengurangi waktu instalasi di lapangan serta memberikan rasio sinyal terhadap noise yang lebih baik.

Description

Features – AC120 & AC350

Sepenuhnya dapat digunakan kembali.
Desain memenuhi standar IP67.
Meminimalkan efek kabel penghubung.
Konektor M8 yang tangguh.
Lead kabel sudah dipasang.

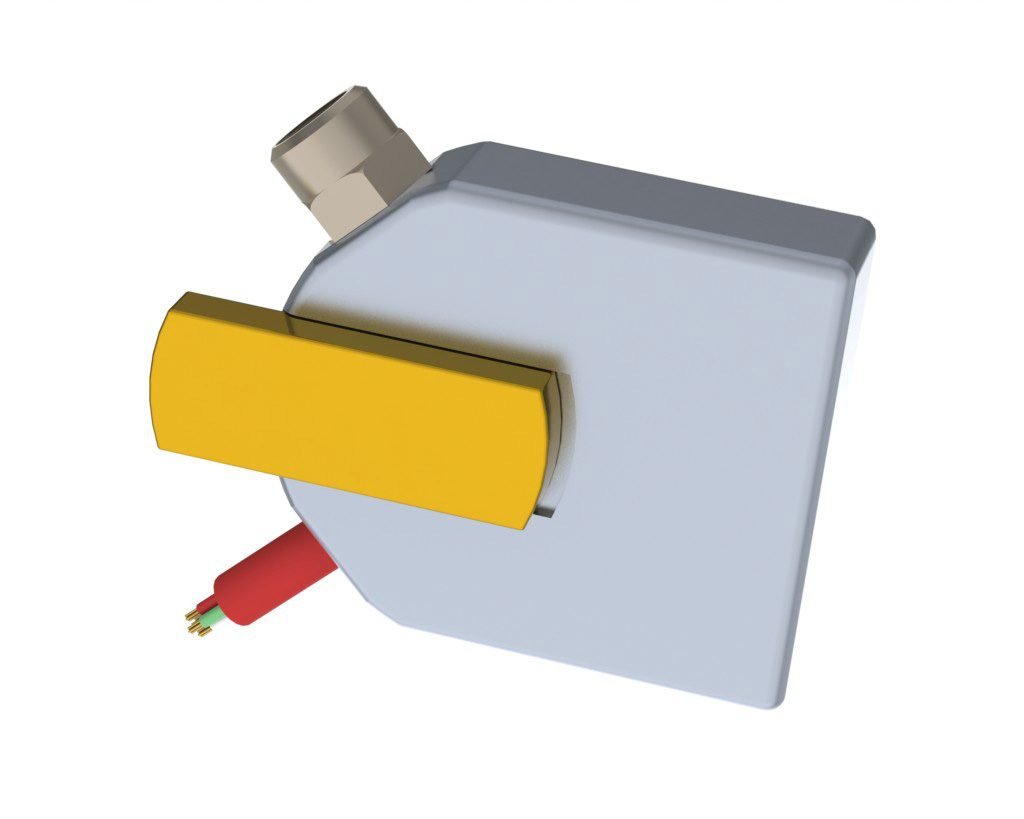

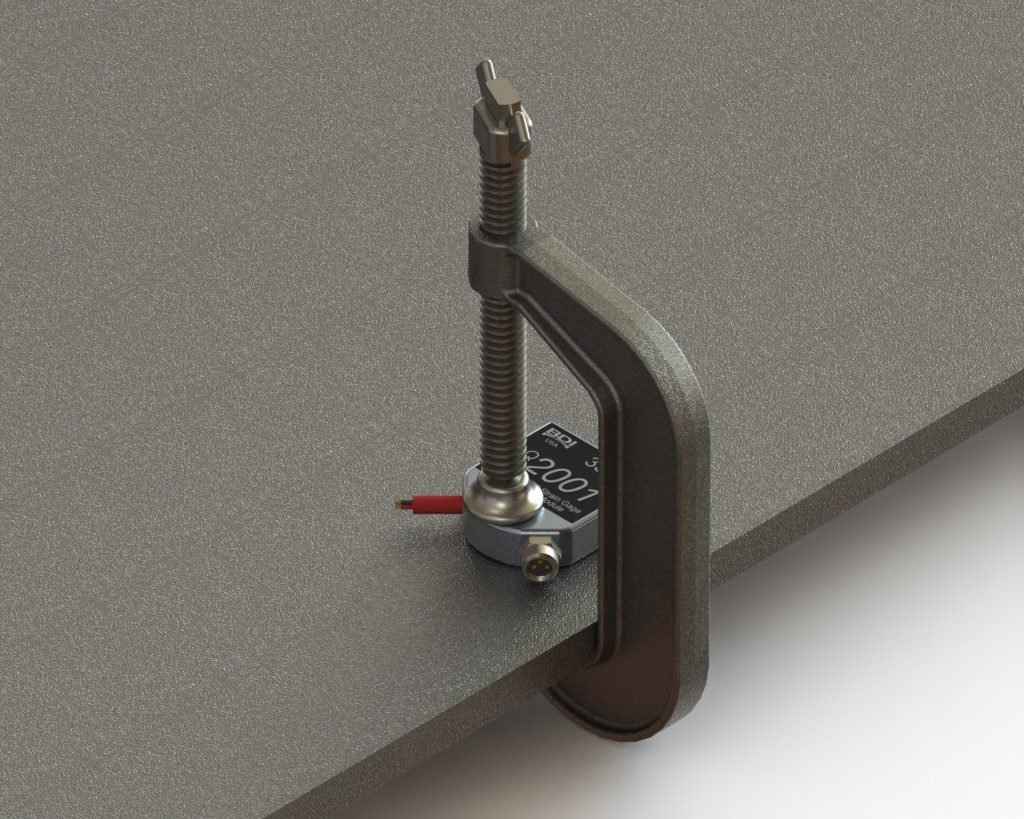

Tersedia berbagai opsi pemasangan.
Kabel industri dengan panjang khusus.
Mudah digunakan!
Dilengkapi dengan termistor terintegrasi.

APPLICATIONS

Melengkapi rangkaian Wheatstone bridge dekat lokasi pemasangan strain gage.
Mendukung Quarter Bridge Type I & II.
Mendukung Half-Bridge Type I & II.
Dapat digunakan pada semua jenis strain gage 120Ω dan 350Ω.

DIMENSIONS

BDI AC350 Amplified Completion Module Technical Drawing in Inches

SPECIFICATIONS – AC120 & AC350 AMPLIFIED COMPLETION MODULE

MODEL	AC120	AC350
RESISTANCE	120Ω	350Ω
RESISTANCE ACCURACY	< 0.17%	< 0.17%
FOIL GAGE TYPE SUPPORTED	3-Wire hookup Quarter Bridge Type I 3-Wire hookup Quarter Bridge Type II 3- or 4-wire hookup Half Bridge Type I 3- or 4-wire hookup Half Bridge Type II
EXCITATION VOLTAGE¹	+2.0 to +5.0 Vdc
OUTPUT	100X gain on mV level signal, ratiometric to Excitation Voltage
HOUSING	Machined 6061-Aluminum Alloy
CORROSION RESISTANCE	Hard Anodized Clear (MIL-A-8625 Type III)
ENVIRONMENTAL	Designed to exceed IP67
OPERATING TEMPURATURE²	-58° to +176 °F (-50° to +80 °C)
