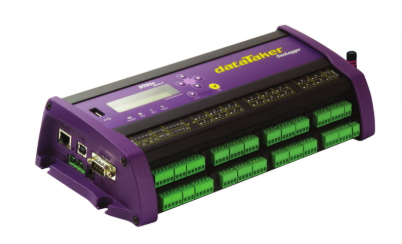

Alat Pencatat Data Geoteknik Data Logger DT85G Series 4

Description

Superior Data Storage & Communications

DT85G GeoLogger memiliki kapasitas penyimpanan data hingga 10 juta titik data dalam unit standar (dapat ditingkatkan sesuai kebutuhan). Anda dapat merekam data dalam jumlah kecil maupun besar sesuai aplikasi, dengan fleksibilitas pengaturan sebagai berikut:

• Hentikan perekaman atau timpa data lama saat memori penuh.

• Arsipkan data secara otomatis saat terjadi peristiwa alarm.

• Salin data ke USB flash drive atau transfer data melalui FTP/Email.

Fitur Komunikasi Lengkap dan Fleksibel:

• Mendukung antarmuka komunikasi: RS232, USB, dan Ethernet.

• Dapat terhubung secara lokal, melalui modem jarak jauh, atau melalui jaringan internet.

• Antarmuka berbasis web memudahkan pengguna untuk:

  • Melakukan konfigurasi alat

  • Mengakses data yang telah direkam

  • Melihat pembacaan sensor secara real-time, baik dalam bentuk tampilan mimic maupun daftar data langsung melalui browser web.

Akses Data Jarak Jauh Tanpa Ribet

Fitur FTP dan Email memungkinkan pengiriman data langsung ke kantor Anda melalui internet atau jaringan nirkabel, tanpa perlu polling atau penggunaan software host khusus.

Superior Features

• Dukungan Sensor Vibrating Wire
  Kompatibel dengan berbagai sensor pengukur gaya berbasis vibrating wire.

• Mendukung Sensor Carlson, Electro Level, & LVDT
  Siap digunakan untuk berbagai aplikasi geoteknik presisi tinggi.

• Mendukung Strain Gauge
  Ideal untuk pemantauan deformasi struktural dan tekanan.

• Teknologi Isolasi Kanal Ganda (Dual Channel Isolation)
  Menjamin akurasi data dan mengurangi interferensi antar kanal.

• Hingga 48 Input Analog (± 50V)
  Mampu membaca berbagai jenis sensor analog dengan rentang tegangan tinggi.

• Dapat Diperluas Hingga 960 Input Analog
  Cocok untuk proyek berskala besar dengan banyak titik pemantauan.

• Output Analog yang Dapat Diprogram
  Fleksibel untuk kendali otomatis atau sistem feedback.

• Kompatibel dengan Modbus untuk Integrasi SCADA
  Mudah terhubung dengan sistem SCADA untuk pemantauan industri.

• Fitur Web & FTP Client/Server Terintegrasi
  Akses dan transfer data lebih cepat melalui jaringan lokal maupun internet.

• USB Memory untuk Transfer Data dan Program yang Praktis
  Memudahkan pengambilan data dan pemrograman tanpa perlu koneksi langsung.

• Perangkat Lunak Terintegrasi – Tanpa Instalasi Tambahan
  Tidak memerlukan aplikasi eksternal, cukup gunakan browser Anda.

• Dapat Berjalan Langsung Melalui Browser Web
  Akses cepat dan mudah dari PC, laptop, atau perangkat lain.

• Dapat Diakses Melalui Koneksi Ethernet atau USB
  Mendukung konektivitas fleksibel, baik lokal maupun jarak jauh.

• Antarmuka Grafis yang Intuitif
  Memudahkan pengguna dalam mengoperasikan dan memantau perangkat.

• Editor Konfigurasi yang Mudah Digunakan
  Proses setup jadi lebih cepat dan user-friendly.

• Akses Data Langsung & Riwayat Pengukuran
  Pantau data secara real-time dan lihat tren historis dengan mudah.

• Tampilan Data dalam Bentuk Grafik, Mimic, dan Tabel
  Sesuaikan tampilan data sesuai kebutuhan monitoring Anda.

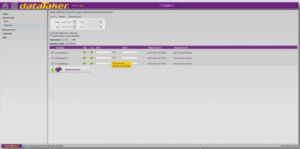

What is dEX?

dEX adalah antarmuka grafis intuitif yang dirancang untuk mempermudah pengguna dalam:

• Mengonfigurasi data logger

• Melihat data secara real-time dalam bentuk mimic, grafik tren, atau tabel

• Mengakses dan menganalisis data historis

Berbasis Web – Akses Mudah dari Mana Saja

dEX dapat dijalankan langsung dari web browser tanpa perlu instalasi perangkat lunak tambahan. Akses dapat dilakukan baik secara lokal maupun jarak jauh selama tersedia koneksi TCP/IP, termasuk melalui jaringan internet global.

dEX dapat diakses melalui seluruh port komunikasi bawaan dari data logger, yaitu:

• Ethernet

• USB

• RS-232

Dengan dEX, proses pemantauan dan manajemen data geoteknik menjadi lebih efisien, fleksibel, dan user-friendly, baik di lapangan maupun dari kantor.

Easy configuration

Editor konfigurasi dEX memungkinkan Anda untuk melihat, mengedit, dan menyimpan konfigurasi data logger melalui antarmuka pengguna yang intuitif, menyerupai tampilan Windows Explorer. Pengoperasian menjadi lebih cepat dan tidak memerlukan keahlian teknis tingkat lanjut.

Real-time monitoring

dEX menyajikan data sensor secara langsung (real-time) termasuk hasil pengukuran, perhitungan, serta informasi diagnostik. Data ditampilkan dalam bentuk:

• Mimic visual

• Tabel

• Grafik tren

Sehingga memudahkan pengguna dalam melakukan analisis cepat di lapangan maupun dari jarak jauh.

Data retrieval

Dengan dEX, Anda dapat mengambil data hanya dengan satu klik. Terdapat tiga opsi pengambilan data:

• Seluruh data (All)

• Data berdasarkan rentang waktu tertentu (Range)

• Data terbaru saja (New Data Only)

Browser-based solution

• Langsung Siap Digunakan

  dEX sudah terpasang secara default di setiap unit logger seri DT80. Tidak perlu menginstal perangkat lunak tambahan yang berat—cukup sambungkan logger ke komputer, dan dEX akan langsung terbuka secara otomatis di browser default Anda melalui koneksi USB.

  Kompatibel di Semua Sistem Operasi

  Karena berbasis web, dEX mendukung berbagai platform termasuk:

  • Windows

  • MacOS

  • Linux

  Cocok digunakan di berbagai lingkungan kerja tanpa perlu khawatir soal kompatibilitas.

Data that is compatible with your applications

Data yang direkam oleh logger dapat langsung diekspor dan diolah menggunakan aplikasi umum seperti Microsoft Excel dan perangkat lunak pemrosesan data lainnya.

Format ekspor yang didukung:

• .CSV (Comma Separated Values) – untuk kompatibilitas maksimum

• .DBD (Binary Format) – untuk penggunaan lanjutan dan pemrosesan cepat

Command window

• Menyediakan antarmuka terminal langsung untuk mengakses dan menjalankan perintah dengan bahasa pemrograman internal logger.

• Tersedia tombol makro untuk mengirim perintah umum hanya dengan satu klik.

Configuration editor

• Memungkinkan Anda untuk melihat, menyunting, dan menyimpan konfigurasi logger dengan antarmuka mirip Windows Explorer.

• Tampilan pohon (tree view) mempermudah pengaturan jadwal pengukuran dan jenis sensor.

• Diagram pengkabelan (wiring diagram) tersedia untuk setiap tipe sensor, membantu instalasi yang tepat.

• Konfigurasi dapat disimpan di logger maupun di komputer lokal.

Channel list

Panel daftar kanal pada dEX menampilkan informasi lengkap untuk setiap pengukuran yang sedang berjalan, meliputi:

• Nama kanal

• Nilai pengukuran

• Satuan

• Status alarm

• Waktu pencatatan (timestamp)

• Status logging (aktif/non-aktif)

Customisation of the application

dEX menyediakan tingkat kustomisasi tinggi agar sesuai dengan kebutuhan pengguna pemula maupun lanjutan:

• Menu, panel mimic, dan elemen visual lainnya dapat ditambah atau dihapus sesuai preferensi.

• Warna tampilan dan logo merek dalam antarmuka dEX dapat disesuaikan dengan identitas perusahaan atau selera pribadi.

• Mimic ditampilkan dalam bentuk panel visual yang bisa disusun untuk menyoroti kondisi alarm khusus atau untuk mengelompokkan data tertentu.

Jenis mimic yang tersedia meliputi:

• Dial analog

• Grafik batang (bar graph)

• Termometer

• Real-time Chart Recorder Mimic

Minimum system requirements

Untuk menjalankan dEX dengan optimal, berikut persyaratan minimum sistem:

• Web Browser yang kompatibel:

  • Internet Explorer versi 7 atau lebih baru

  • Mozilla Firefox

  • Safari

  • Google Chrome

• Koneksi TCP/IP

• Adobe Flash Player versi 10 atau lebih tinggi

• Resolusi layar minimum: 1024 x 768 piksel

Chart Recorder Mimic

Fitur Chart Recorder Mimic memungkinkan pengguna melihat tren data secara real-time dari sensor, perhitungan, maupun data lain. Fitur ini juga mendukung:

• Hingga 5 trace (garis data) dalam satu grafik

• Hingga 2 sumbu Y (dual Y-axis) untuk perbandingan metrik

• Pemanggilan data historis otomatis (backfill) dari logger untuk menampilkan grafik data sebelumnya

• Tampilan maksimal 16 mimic yang bisa disebar di hingga 5 halaman mimic (default: 1 halaman berisi 6 mimic)

Technical Specifications

Analog Channels

• Tersedia 16 kanal input analog (dapat diperluas hingga 320 kanal menggunakan modul opsional CEM20).

• Setiap kanal bersifat independen dan mendukung:

  • 1 input terisolasi (3-wire atau 4-wire)

  • 2 input terisolasi (2-wire)

  • 3 input (2-wire) dengan referensi umum (common reference)

Jumlah Maksimal Input yang Didukung:

• 2-wire (referensi umum): hingga 48 kanal (dapat diperluas hingga 960 kanal)

• 2-wire (terisolasi): hingga 32 kanal (dapat diperluas hingga 640 kanal)

• 3-wire dan 4-wire (terisolasi): hingga 16 kanal (dapat diperluas hingga 320 kanal)

*Catatan: Ekspansi memerlukan penggunaan modul tambahan CEM20.

Fundamental Input Ranges

Logger ini mampu melakukan pengukuran pada sinyal dasar berikut:

• Tegangan (Voltage)

• Arus (Current)

• Resistansi (Resistance)

• Frekuensi (Frequency)
  Semua jenis pengukuran lainnya berasal dari konversi atau kalkulasi berbasis input dasar ini.

Sampling

• Integrasi dilakukan selama periode 50/60Hz untuk akurasi maksimal dan reduksi noise.

• Kecepatan sampling maksimum: 40 Hz

• Resolusi efektif: 18 bit

• Linearitas: 0.01%

• Common mode rejection: >90 dB

• Line series mode rejection: >35 dB

Inputs

• Isolasi antar kanal: 100V (dengan saklar relai)

• Isolasi bagian analog: 100V (opto-isolated)

• Impedansi input: 160 kΩ, >100 MΩ

• Rentang common mode: ±3.5V atau ±55V (tergantung mode attenuator aktif/nonaktif)

Sensor Excitation (Supply)

Kanal analog menyediakan pilihan sumber daya untuk eksitasi sensor:

• Arus presisi yang dapat dipilih:

  • 2 μA,

  • 213 μA,

  • 2.5 mA

• Tegangan output: 4.5V

• Suplai eksternal yang dapat diswitch

Daya Umum (General Purpose Power):

• Suplai daya teregulasi 12V/5V untuk sensor dan aksesori eksternal (maksimal 300 mA)

Analog Output

Output analog terisolasi yang dapat diprogram (DAC 16-bit):

• Mode tegangan: 0–10V

• Mode arus: 0–24 mA

Analog Sensors

Supports a wide range of sensors including, but not limited to, those
listed below. A wide range of sensor scaling and linearising facilities
including polynomials, expressions and functions.

Thermocouples

Types: B, C, D, E, G, J, K, N, R, S, T
Calibration standard: ITS-90

RTDs

Materials supported: Pt, Ni, Cu
Resistance range: 10Ω to 1MΩ
Vibrating Wire
Frequency range: 500 to 5kHz
Coil resistance: 50 to 200Ω
Stimulation method: single pulse pluck

Thermistors

Types: YSI 400xx Series, other types*
Resistance range: up to1MΩ
* Other thermistor types are supported by thermistor scaling and
calculated channels.

Monolithic Temperature Sensors

Types supported: LM34 – 60, AD590, 592, TMPxx,
LM135, 235, 335

Strain Gauge and Bridge Sensors

Configurations: ¼, ½, & full bridge
Excitation: voltage or current

4-20mA Current Loop

Internal 100Ω shunt or external shunt resistor

Digital Channels

Digital Input/Outputs

8 bi-directional channels
Input Type: 8 logic level (max 20/30V)
Output Type: 4 with open drain FET(max: 30V, 100mA)
4 with logic output

Relay Output

1 latching relay, contacts (max: 30Vdc, 1A)

Counter Channels

Low Speed Counters

8 counters shared with digital inputs.
Low speed counters do not function in sleep mode.
Size: 32 bit Max Count rate: 10 Hz

Dedicated Counter Inputs

4 high speed or 2 phase encoder (quadrature) inputs
Size: 32 bit Max Count rate: 100 kHz
Input type:
• 2 logic level inputs (max ±30V),
• 2 sensitive inputs (100mV) for magnetic pickups (max ±10V)

Serial Channels

SDI-12

4 SDI-12 inputs, shared with digital channels. Each input
can support multiple SDI-12 sensors.

Generic Serial Sensor

Flexible options to allow data to be logged from a wide
range of smart sensors and data streams.
Available ports: Serial Sensor Port (RS232, RS422, RS485)
Host RS232 Port*
Baud rate: 300 to 115,200
*If used as a Serial Sensor channel then the Host Port is not available
for other communications.

Calculated Channels

Combine values from analog, digital and serial sensors
using expressions involving variables and functions.
Functions: An extensive range of Arithmetic,Trigonometric,
Relational, Logical and Statistical functions are available.

Alarms

DataTaker DT85G dilengkapi dengan sistem alarm yang dapat dikonfigurasi untuk merespons kondisi pengukuran tertentu:

• Kondisi Alarm:

  • Nilai tinggi (high)

  • Nilai rendah (low)

  • Di dalam rentang tertentu (within range)

  • Di luar rentang tertentu (outside range)

• Delay Alarm:

  • Tersedia opsi penundaan waktu (delay) sebelum alarm diaktifkan

• Tindakan saat Alarm Aktif:

  • Mengaktifkan output digital

  • Mengirim pesan notifikasi

  • Menjalankan perintah tertentu pada logger (perintah internal dataTaker)

Scheduling of Data Acquisition

• Jumlah Jadwal yang Didukung: hingga 11 jadwal terpisah

• Kecepatan Penjadwalan: mulai dari 10 milidetik hingga skala harian

• Cocok untuk aplikasi monitoring cepat maupun long-term logging

Data Storage

Internal Store

• Kapasitas: 128 MB

• Dapat menyimpan hingga ±10.000.000 titik data

• Untuk kapasitas lebih besar, silakan hubungi technical support

Removable USB

• Mendukung perangkat USB 1.1 dan 2.0 (misalnya flash drive)

• Kapasitas: ± 90.000 titik data per megabyte

• Aksesori USB bersifat opsional

Communication Interfaces

Ethernet Port

• Interface: 10BaseT (10 Mbps)

• Protokol yang Didukung:

  • TCP/IP

  • Modbus (Master & Slave)

USB Port

• Interface: USB 1.1 (virtual COM port)

• Protokol: ASCII Command (perintah teks langsung)

Host RS232 Port

• Kecepatan Baud: 300 – 115.200 bps (default 57.600)

• Kontrol Aliran Data:

  • Hardware: RTS/CTS

  • Software: XON/XOFF

  • Tanpa kontrol (None)

• Garis Handshake: DCD, DSR, DTR, RTS, CTS

• Dukungan Modem:

  • Auto-answer

  • Dial-out

• Protokol yang Didukung:

  • ASCII Command

  • TCP/IP via PPP

  • Modbus (Master & Slave)

  • Serial Sensor

Serial Sensor Port

• Interface: RS232, RS422, RS485

• Kecepatan Baud: 300 – 57.600 bps

• Kontrol Aliran: RTS/CTS, XON/XOFF, atau None

• Protokol:

  • Modbus (Master & Slave)

  • Serial Sensor

Network (TCP/IP) Services

DataTaker DT85G mendukung berbagai layanan jaringan berbasis protokol TCP/IP, memungkinkan akses data secara lokal maupun remote melalui koneksi Ethernet atau RS232 (PPP):

Command Interface

• Akses antarmuka perintah ASCII dari logger melalui koneksi TCP/IP

• Memungkinkan pengguna mengirim perintah langsung untuk konfigurasi maupun akuisisi data secara manual

Web Server

• Akses data dan status logger secara real-time dari browser web apa pun

• Fitur tambahan:

  • Halaman kustom dapat dibuat sesuai kebutuhan pengguna

  • Unduh data dalam format CSV

  • Jendela perintah langsung untuk interaksi logger secara cepat

  • Menyusun dan menampilkan mimic display (grafik real-time, tampilan proses, dll.)

Modbus Server (slave)

• Logger dapat bertindak sebagai server Modbus

• Dapat diakses oleh perangkat client seperti sistem SCADA, PLC, HMI, dan perangkat industri lainnya

• Menyediakan data dan status logger secara live ke sistem eksternal

Modbus Client (master)

• Logger dapat berfungsi sebagai client Modbus

• Mampu membaca dan menulis data dari berbagai perangkat berbasis Modbus, termasuk:

  • Sensor Modbus

  • PLC

  • Logger DataTaker lainnya

  • Modbus display

FTP Server

• Logger berfungsi sebagai FTP server untuk akses data

• Data hasil logging dapat diakses melalui:

  • FTP client software

  • Web browser (dengan dukungan protokol FTP)

FTP Client

• Logger secara otomatis dapat mengunggah (upload otomatis) data yang telah direkam ke FTP server eksternal

• Ideal untuk kebutuhan pengumpulan data jarak jauh (remote data acquisition) dan pengarsipan otomatis

System

Display and Keypad

• Tipe: Layar LCD, 2 baris x 16 karakter, dengan lampu latar (backlight)

• Fungsi Tampilan: Menampilkan data channel, alarm, dan status sistem

• Keypad: 6 tombol untuk navigasi dan eksekusi fungsi

• Lampu Indikator (LED Status):

  • Sample: Indikasi pengambilan sampel data

  • Disk: Indikasi penyimpanan data

  • Attention: Indikasi peringatan atau error

  • Power: Indikasi status daya

Firmware Upgrade

Metode Upgrade: Melalui RS232, Ethernet, USB langsung, atau via USB flash drive

Real Time Clock

• Resolusi Normal: 200 mikrodetik (µs)

• Akurasi:

  • ±1 menit per tahun pada suhu 0°C hingga 40°C

  • ±4 menit per tahun pada suhu –40°C hingga 70°C

Power Supply

• Rentang Tegangan Eksternal: 10V hingga 30V DC

• Daya Puncak: 12 Watt (pada 12V DC, 1A)

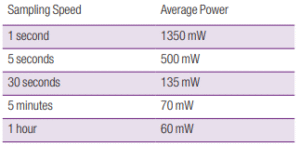

Average power Consumption

• Konsumsi Daya Rata-rata: Saat menggunakan sumber daya eksternal 12V DC

Physical and Environment

Material: Kombinasi seng berlapis powder coating dan aluminium anodized — tahan terhadap korosi dan lingkungan keras

Dimensions:

• Ukuran Fisik: 300 x 137 x 65 mm

• Berat Unit: 2.5 kg

• Berat Pengiriman: 5 kg

• Suhu Operasional: –45°C hingga 70°C

  • Catatan: Umur baterai dan fungsi layar LCD dapat menurun di luar rentang –15°C hingga 50°C

• Kelembaban: Maksimal 85% RH (non-kondensasi)

Accessories Included

Resource CD: includes software, video training

and user manual.

Comms cable: USB cable

Line adaptor: 110/240Vac to 15Vdc, 800mA

Untuk spesifikasi teknis lebih lengkap dan pembaruan firmware, silakan unduh user manual resmi dari situs: www.datataker.com



Kontak Kami :

Telp/Whatsapp : 0812 1248 2471
Email : alfin@testindo.com
