Key Features
• Antarmuka Ethernet Industri terpopuler yang tersedia – PROFINET®, EthernNet/IP™, dan EtherCAT®
• Perakitan antarmuka Ethernet Industri opsional yang mudah ke sensor laser Seri-D
• Desain penutup yang ringkas dan dapat diganti dengan Ethernet Industri
• IP65 (Terlindung dari debu dan air) bersama dengan sensor laser Seri-D
• Jangkauan daya yang luas (12…30 VDC)
• Rentang suhu operasi yang luas (tergantung perangkat Seri-D)
• Pertukaran data pengukuran siklik tinggi melalui protokol Ethernet Industri (hingga 500 Hz / ≥2 ms)
• Struktur data siklik/asiklik yang sederhana dan integrasi dalam jaringan
• Kemungkinan konfigurasi sensor laser Seri-D dengan komunikasi protokol siklik dan asiklik
Produk Dimetix diidentifikasi melalui label di bagian atas perangkat. Identifikasi pada label menunjukkan karakteristik utama setiap perangkat. Setiap perangkat memiliki identifikasi yang unik. Untuk detail lebih lanjut, lihat gambar di bawah ini.
Identifikasi penutup yang dapat ditukar dengan Ethernet Industri:
1) Kode QR dengan nomor seri penutup yang dapat ditukar dengan Ethernet Industri
2) Deskripsi/Nama protokol Ethernet Industri yang berjalan pada penutup
yang dapat ditukar dengan Ethernet Industri
Protokol Ethernet Industri yang tersedia: PROFINET®, EtherNet/IP™, EtherCAT®
3) Data produsen, nomor komponen, dan nomor seri penutup
yang dapat ditukar dengan Ethernet Industri
Component

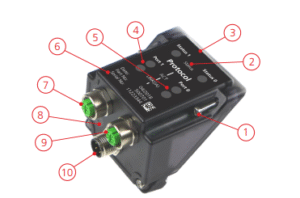

Komponen penutup yang dapat dipertukarkan dengan antarmuka Ethernet Industri ditandai pada gambar dibawah ini.
1) Sekrup, Philips Slotted Combo (ukuran Philips 1, ukuran slot 2)
2) LED status protokol Ethernet industri
3) Kabel pita untuk menghubungkan penutup yang dapat diganti ke perangkat Seri-D
4) LED status port Ethernet 1 (Tautan, aktivitas)
5) LED status port Ethernet 0 (Tautan, aktivitas)
6) Label produk (untuk detail selengkapnya, lihat bab 2.10)
7) Port Ethernet 1
8) Diafragma katup
9) Port Ethernet 0
10) Catu daya (untuk perangkat Seri-D dan penutup yang dapat diganti)
Komponen dengan informasi detail penutup yang dapat dipertukarkan dengan Ethernet Industri
Specifications
| Part number | PROFINET® | EtherNet/IP™ | EtherCAT® |
| Nomor komponen | 500700 | 500701 | 500702 |
| Protokol spesifik | |||
| Penunjuk | PROFINET IO | EtherNet/IP™ | EtherCAT® |
| Spesifikasi | Dibawah Tabel Ini | Dibawah Tabel Ini | Dibawah Tabel Ini |
| Industrial Ethernet | |||
| Jumlah port | 2 | ||
| Laju data | 100 Mbit/s (Full duplex) | ||
| Catu daya (termasuk Industrial Ethernet) | |||
| Rentang tegangan | 12…30 VDC | ||
| Konsumsi arus (@ 24 VDC) | 0,25…0,6 A | ||
| Konsumsi arus (@ 12 VDC) | 0,8…1,0 A | ||
| Rentang suhu selama operasi | -40…+50°C | ||
| Rentang suhu selama penyimpanan | -40…+70°C | ||
| Kelembaban relatif (operasi / penyimpanan) | 85% (RH), non-kondensasi | ||
| Tingkat perlindungan | IP65 | ||
| (hanya jika dirakit dengan benar dengan sensor seri D dan port yang terhubung) | |||
| Dimensi | 68 x 58 x 47 mm | ||
| Berat | 90 g | ||
| (dengan pita kabel) | |||
| Bahan | Polikarbonat (semi-transparan) | ||
| Kompatibilitas elektromagnetik (EMC) | IEC/EN 61000-6-4 / 61000-6-3<br>IEC/EN 61000-6-2 / 61000-6-1 |
1) Konsumsi arus ditentukan untuk penutup yang dapat ditukar dengan Ethernet Industri yang terhubung ke sensor Seri-D. Perlu diketahui bahwa
konsumsi arus sensor Seri-D bergantung pada tegangan suplai dan jenis sensor Seri-D. Untuk detail lebih lanjut tentang sensor Seri-D,
lihat Manual Referensi Teknis terkait. Umumnya, penutup yang dapat ditukar dengan Ethernet Industri mengonsumsi daya sekitar
1,6 W.
2) Kisaran suhu untuk penutup yang dapat ditukar dengan Ethernet Industri juga bergantung pada kisaran suhu sensor Seri-D.
Pertimbangkan kisaran suhu yang ditentukan untuk sensor Seri-D yang terhubung. Jika dilakukan pengukuran permanen (pengukuran jarak kontinu),
suhu maksimum selama pengoperasian dapat dikurangi.
3) Dimensi fisik ditentukan hanya untuk penutup yang dapat ditukar. Untuk dimensi fisik dengan sensor Seri-D yang terhubung.
PROFINET®
| Properti / Kemungkinan | |
|---|---|
| Waktu siklik | ≥1 ms (RT_CLASS_1) |
| Laju baud | 100 Mbit/s, Mode Full-Duplex |
| Pengenalan topologi | LLDP, SNMP V1, MIB2, perangkat fisik |
| Data proses siklik | Kontrol jarak data, pengukuran, keadaan sensor |
| Komunikasi asiklik | Baca dan Tulis Layanan Catatan |
| Redundansi media | Protokol Redundansi Media (MRP) – Klien |
| Protokol yang didukung | RTC Real Time Cyclic Protocol, RT_CLASS_1 (tidak tersinkronisasi); RTA Real Time Acyclic Protocol; Protokol Penemuan dan Konfigurasi DCP; DCE/RPC Distributed Computing Environment / Remote Procedure Call tanpa koneksi; Protokol Penemuan Lapisan Tautan LLDP; Protokol Kontrol Waktu Transparan PTCP; Protokol Manajemen Jaringan Sederhana SNMP |
| Identifikasi & Pemeliharaan | Membaca / Menulis I&M1-3, Membaca I&M5 |
| Dukungan Waktu Nyata Isochronous (IRT) | Ya, sakelar IRT 2 port (bukan aplikasi IRT) |
| Fitur tambahan yang didukung | VLAN dan penandaan prioritas |
| Hubungan Aplikasi Berganda (AR) | 1 IO-AR, 1 Pengawas AR, 1 Pengawas-DA AR |
| Spesifikasi IO PROFINET | V2.3, dukungan start-up warisan spesifikasi V2.2 |
| Sertifikasi | PNIO versi V2.33, kelas beban bersih: CLASS III, kesesuaian kelas (CC-B) |
| Topologi yang didukung | Bintang, Pohon, Garis atau Cincin |
EtherNet/IP™
| Properti / Kemungkinan | |
|---|---|
| Tipe Koneksi IO (implisit) | Exclusive Owner; Listen Only; Input only |
| Tipe Pemicu Koneksi IO | Siklik (min. 1 ms); Dipicu aplikasi (min. 1 ms); Perubahan keadaan (min. 1 ms) |
| Laju baud | 10 / 100 Mbit/s |
| Mode dupleks | Setengah dupleks; Dupleks penuh; Negosiasi otomatis |
| Mode MDI | MDI, MDI-X, Auto-MDIX |
| Lapisan transport data | Ethernet II, IEEE 802.3 |
| Data proses siklik | Kontrol jarak data, pengukuran, keadaan sensor |
| Komunikasi asiklik | Atur dan Dapatkan Atribut |
| Objek standar yang telah ditentukan sebelumnya | Objek Identitas (0x01); Objek Rute Pesan (0x02); Objek Rakitan (0x04); Manajer Koneksi (0x06); Objek Tautan Ethernet (0xF6); Objek TCP/IP (0xF5); Objek DLR (0x47); Objek QoS (0x48) |
| Fitur yang didukung | DLR (Device Level Ring), beacon berdasarkan “Ring Node”; ACD (Address Conflict Detection); DHCP, BOOTP; Sakelar terintegrasi |
| Topologi yang didukung | Pohon, Garis atau Cincin |
EtherCAT®
| Properti / Kemungkinan | |
|---|---|
| Waktu siklik | ≥2 ms dalam Mode Lari Bebas |
| Laju baud | 100 Mbit/s |
| Data proses siklik | TxPDO dengan pemetaan tetap |
| Komunikasi asiklik | SDO Master-Slave |
| Protokol yang didukung | Protokol klien dan server SDO (CoE); Akses Berkas melalui EtherCAT® (FoE) |
| CoE (lapisan aplikasi CAN melalui EtherCAT®) | Unggah SDO dan Unduh SDO termasuk Akses Lengkap SDO; Layanan Informasi SDO (Kamus Objek) |
| Ukuran kotak surat | Panjang tetap 128 Byte |
| SII (Antarmuka Informasi Slave) | 4 kByte |
| Tipe | Kompleks Slave |
| Manajer SYNC | 4 |
| FMMU’s (Unit Manajemen Memori Fieldbus) | 8 |
| Identifikasi Perangkat Eksplisit | Atur identifikasi perangkat dengan alat konfigurasi |
| Kesesuaian EtherCAT® | Protokol EtherCAT®: Alat Uji Kesesuaian EtherCAT® V2.1.0.2; Catatan Uji Kesesuaian EtherCAT® ETG7000-2 V1.2.8; Spesifikasi Indikator ETG 1300; Aturan Penandaan ETG 9001; Uji Interoperabilitas |
| Topologi yang didukung | Garis atau Cincin |
