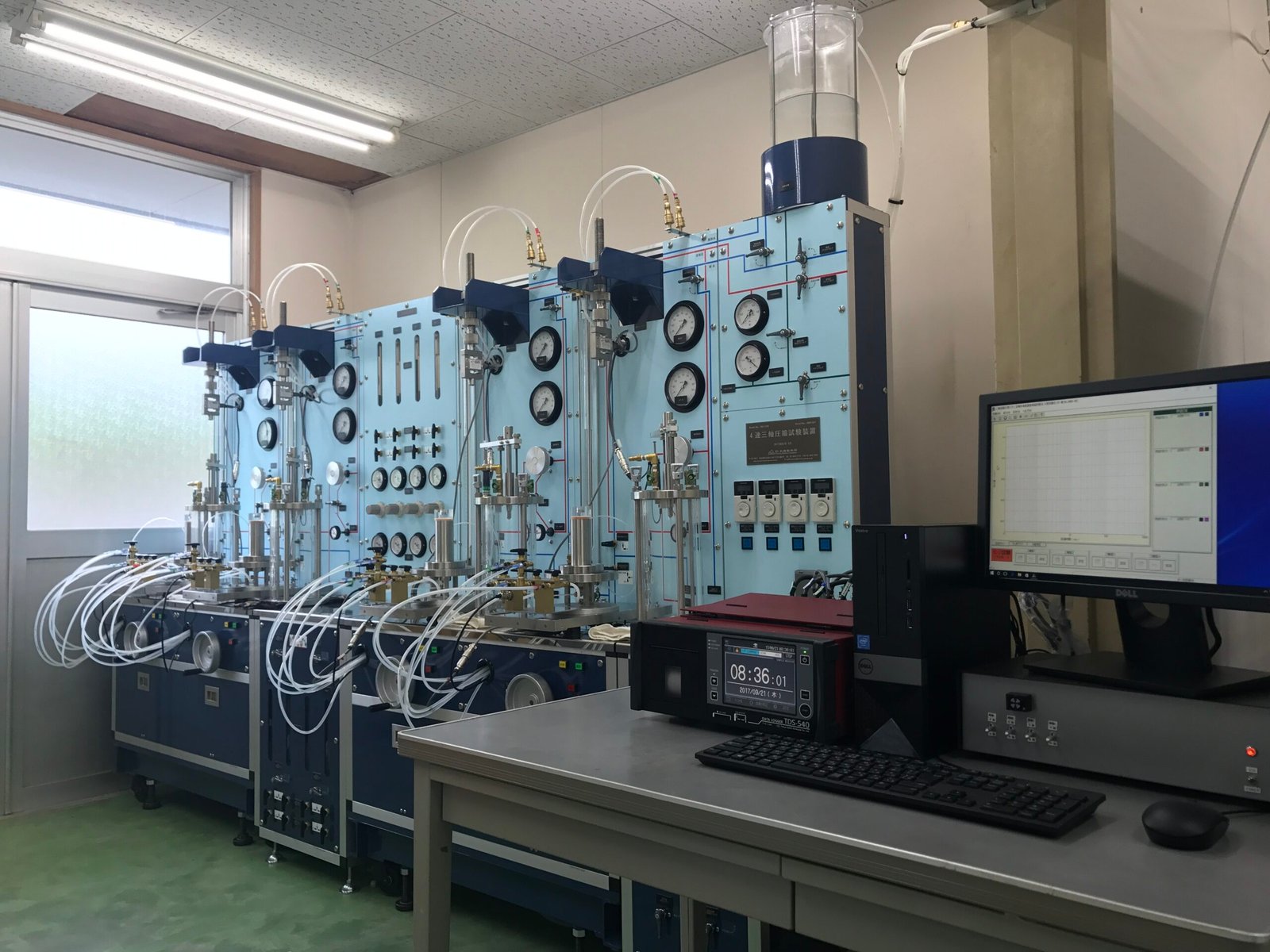

Perangkat Uji Kompresi Triaxial Otomatis Empat Unit Automatic 4-Unit Triaxial Compression Tester SG-1099

Alat ini dapat secara otomatis melakukan uji konsolidasi hingga uji geser pada pengujian tekan triaxial tanah dengan menerima instruksi dari PC setelah tahap persiapan uji selesai.
Pada saat uji konsolidasi (konsolidasi isotropik), alat ini melakukan pengaturan tekanan lateral dan kontrol BP untuk setiap ruang triaxial (maksimal empat ruang uji).
Untuk uji geser, digunakan sistem pembebanan simultan sehingga memungkinkan pengujian yang efisien dan seragam pada beberapa sampel sekaligus.

Category: Soil Testing Equipment

Description
Reviews (0)

Description

Configuration

Rangka pembebanan (metode pembebanan simultan 4 unit): 1 set
Ruang triaksial: 4 unit
Sel beban 2 kN: 4 unit
Pengukur tekanan lateral 1 MPa: 4 unit
Pengukur tekanan air pori – 0,1 hingga 1 MPa: 4 unit
Pengukur perubahan volume 25 ml: 4 unit
Pengukur perpindahan 50 mm: 1 unit
Penguat (maksimum 17 saluran): 1 set
Indikator beban aksial: 4 unit
PC dan monitor: 1 set
Printer laser: 1 unit
Plotter XY: 1 unit
Perangkat lunak kontrol dan pengukuran: 1 set
Perangkat lunak pemrosesan data: 1 set
Perangkat pembebanan ganda: 1 set

Specifications

1. Rangka Pembebanan
a. Metode Pembebanan: Metode pembebanan serentak 4-unit
b. Kapasitas Beban: 8 kN (2 kN × 4 unit)
c. Laju Pembebanan: 0,005 hingga 5 mm/menit

2. Benda Uji yang Berlaku
a. Dimensi: 35 × h 80 mm dan 50 × h 100 mm
　(Namun, apabila dilakukan pengujian pada dua unit atau lebih, tinggi benda uji harus sama.)
b. Kondisi Benda Uji: Harus dapat berdiri sendiri dalam kondisi normal.

3. Sel Beban
a. Kapasitas Maksimum: Tekan 2 kN
b. Tipe: Sel Beban Strain Gauge

4. Pengukur Tekanan Lateral
a. Kapasitas Maksimum: 1 MPa
b. Tipe: Pengukur Tekanan Tipe Sel Strain Gauge

5. Pengukur Tekanan Air Pori
a. Kapasitas Maksimum: -0,1 hingga 1 MPa
b. Spesifikasi lainnya sama dengan pengukur tekanan lateral.

6. Pengukur Perubahan Volume
a. Nilai Tera: 25 ml
b. Metode Pengukuran: Tekanan kepala dari buret pengukur perubahan volume dikonversi dan diukur menggunakan pengukur tekanan mikro-diferensial.

7. Pengukur Perpindahan
a. Nilai Perpindahan Tera: 50 mm (langsung)
b. Metode: Pengukur Perpindahan Strain Gauge

8. Penguat (17 Saluran)
a. Input: Sensor Strain Gauge
b. Output: 2 keluaran per saluran (untuk pengukuran dan pengendalian)
　*Dipasang pada rak berdiri sendiri.

9. Tampilan Beban
a. Nilai Tampilan: 000,0 hingga 1999,9 N
b. Ukuran Tampilan: 14 mm (T) × 8 mm (L) / 1 digit
　*Dipasang pada lokasi yang mudah terlihat di dekat rangka pembebanan untuk memeriksa kondisi kontak antara piston pembebanan dan benda uji ketika ruang triaxial dipasang.

10. Perangkat Pembebanan Ganda
Perangkat ini digunakan untuk mempercepat proses penjenuhan benda uji pada pengujian kompresi triaxial.
