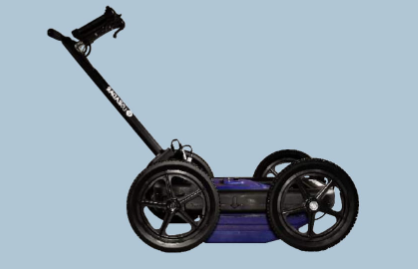

Radar Tembus Tanah (Ground-Penetrating Radar) Quatum Imager

Description

Superior Features

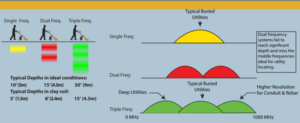

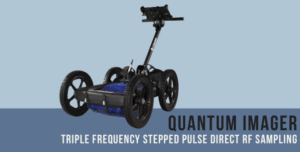

• Triple Frequency Stepped Pulse Ultra-Wideband
  Menghasilkan tiga pemindaian sekaligus dalam satu pengoperasian. Pengguna dapat menampilkan ketiga frekuensi sekaligus (layar terbagi 3), dua frekuensi (layar terbagi 2), atau satu frekuensi penuh sesuai kebutuhan. Semua kanal tetap merekam data sehingga bisa ditinjau ulang.

• Direct RF Sampling
  Teknologi generasi terbaru untuk akuisisi sinyal langsung, memberikan gambar radar yang lebih jernih dan mudah dipahami dibandingkan dengan teknologi radar sebelumnya.

• Antarmuka Tablet Tangguh Getac

  • Tahan cuaca & anti silau (glare-resistant)

  • Prosesor berperforma tinggi untuk pemrosesan data real-time

  • Kemampuan visualisasi 3D bawaan

  • Konektivitas lengkap: Wi-Fi, USB, Ethernet, HDMI

  • Ideal untuk pekerjaan lapangan dan dokumentasi profesional.

• Sistem Otomatis & Mode Ahli (Expert Mode)

  • Pengguna pemula cukup menyalakan alat dan mulai menggunakan

  • Pengguna mahir dapat mengatur parameter lanjutan seperti gain, filter, dll.

• Baterai Hot-Swappable

  • Setiap unit dilengkapi 2 baterai yang dapat diganti tanpa mematikan perangkat

  • Daya tahan hingga 8 jam per baterai

  • Umur pakai bertahun-tahun untuk penggunaan lapangan intensif

• Ban Padat Tanpa Udara

  • Tidak bisa bocor dan bebas perawatan

• Sistem Lipat Portabel

  • Dudukan tablet & gagang troli dapat dilipat untuk penyimpanan & transportasi mudah

• GPS Terintegrasi (Garmin GPS)

  • Akurasi hingga ±1,5 meter

  • Kompatibel dengan sistem GIS & GPS RTK eksternal

  • Catatan: Aktivasi fitur GPS memerlukan lisensi perangkat lunak tambahan



Typical Applications

Quantum Imager cocok untuk berbagai kebutuhan survei bawah permukaan, seperti:

• Analisis dek jembatan

• Pelacakan utilitas bawah tanah hingga kedalaman 30 kaki / 9,1 meter

• Studi geoteknik dan arkeologi

• Eksplorasi lingkungan dan forensik

• Investigasi struktur beton

Catatan: Kedalaman penetrasi aktual bergantung pada kondisi tanah di lokasi pengukuran.

Perangkat lunak GPR sangat mudah digunakan langsung dari paket dan ideal untuk pengguna lapangan yang membutuhkan mobilitas tinggi. Setiap kali Anda membuat file baru, perangkat lunak ini akan secara otomatis mengkalibrasi pengaturan antena dan pemrosesan sesuai dengan jenis material yang sedang dipindai.

Superior Processing and Performance

SmartGain – Eksklusif di Industri

Teknologi eksklusif ini menghasilkan kejernihan data yang luar biasa dan tidak tertandingi. Pada sistem GPR lain, penguatan (gain) sinyal dilakukan setelah konversi digital, yang seringkali memperkuat noise bersamaan dengan sinyal utama. GPR kami menggunakan pendekatan berbeda—SmartGain menerapkan gain langsung pada sinyal analog mentah saat diterima oleh antena, lalu menyempurnakannya secara digital. Hasilnya adalah sinyal yang bersih dengan noise minimal, tanpa perlu filtering berlebihan.

SmartStack – Algoritma Khusus

Teknologi algoritma unik yang memanfaatkan kelebihan daya pemrosesan untuk meningkatkan kualitas gambar serta memperdalam penetrasi sinyal, terutama saat digunakan pada tanah dengan daya serap tinggi (lossy soils).

StreetSmart On-Board Processing

Pemrosesan data secara langsung di perangkat menghilangkan kebutuhan hampir seluruh pasca-pemrosesan. Mengapa menunggu di kantor jika bisa mendapatkan informasi real-time langsung di lapangan? Anda juga dapat menghemat biaya lisensi perangkat lunak tambahan yang tidak diperlukan.

Autoconfiguration

Perangkat lunak dari US Radar secara otomatis mengatur parameter sistem antena untuk menyesuaikan dengan kondisi tanah, tanpa campur tangan pengguna.



Color Palettes

Pilih dari berbagai palet warna yang tersedia atau buat sendiri sesuai preferensi. Anda juga dapat mengubah penguatan (kontras) dan melakukan zoom untuk melihat data dari perspektif yang berbeda dan memperoleh wawasan penting.



Automatic Report Generation

Ekspor data radar dan buat laporan secara otomatis dalam berbagai format, termasuk:

• Seg-Y (.sgy)

• Video (.avi)

• Cuplikan Gambar (.png)

• Google Earth (.kmz)

• Gambar irisan data (.png)

• Point Cloud (.asc)

• Daftar Titik Survei (.csv)

• Auto-Report Point (.rtf)

• Seismic Unix (.su)

• Format siap cetak

Markout and Measure Data

Tandai dan beri label pada titik-titik dalam data radar untuk menjelaskan objek yang telah teridentifikasi. Fitur ini juga memungkinkan pengguna mengukur jarak antar titik, untuk menambahkan konteks dan informasi yang lebih mendalam terhadap hasil survei.



Selain fitur standar yang menjadi ciri khas dari perangkat lunak pemindaian eksklusif kami, US Radar menyediakan beragam opsi canggih untuk memperluas performa dalam proses pemetaan dan pelacakan, seperti kemampuan pemindaian 3D, integrasi dengan teknologi GPS dan citra satelit, serta kemampuan memproses data menggunakan perangkat lunak pihak ketiga.

Integrasi Google Earth / Citra Satelit

Data lokasi dapat digunakan sebagai petunjuk untuk melacak utilitas tertentu (contohnya, menggunakan posisi hidran pemadam kebakaran untuk menemukan jalur pipa air).
Pemetaan radar dapat ditumpangkan langsung ke citra satelit untuk menghasilkan peta utilitas yang akurat dan andal.
Pengguna juga dapat menambahkan deskripsi pada koordinat tertentu guna memberi anotasi pada data radar maupun data peta.

Perangkat Lunak Pemetaan Opsional

Software opsional ini dapat digunakan untuk membuat gambar as-built baik di lapangan maupun di kantor.
Data dapat diekspor ke berbagai format populer, seperti:

• .kmz (Google Earth)

• .dxf (AutoCAD)

• .shp (ArcGIS)

Pencitraan dan Pemodelan 3D

Perangkat lunak ini memungkinkan pengguna untuk menghasilkan:

• Overlay irisan kedalaman (depth slice)

• Point cloud

• Model isopermukaan (isosurface model)

Visualisasi dalam bentuk 3D memberikan tampilan yang lebih jelas terhadap data hasil pemindaian radar.

Integrasi Perangkat Lunak Pihak Ketiga

GPR bukanlah produk yang cocok untuk semua kebutuhan secara langsung. Oleh karena itu, selain kompatibel dengan perangkat lunak milik kami sendiri, data radar US Radar juga dapat diproses menggunakan berbagai software pihak ketiga yang mendukung format tersebut.

Software

US Radar menyediakan berbagai jenis perangkat lunak untuk sistem terintegrasi dan versi desktop, termasuk fitur-fitur berikut:

• GPS

• 3D

• Pemetaan GIS (GIS Mapping)

• Pembuatan Laporan Otomatis (Report Generation)

• Dan masih banyak lagi!

Quantum juga kompatibel dengan berbagai software pemrosesan pihak ketiga, memberikan fleksibilitas dalam pengolahan data sesuai kebutuhan pengguna.

ANTARMUKA I/O & KOMUNIKASI

• Ethernet Port

• DC Power Port

• 1x USB 3.0 Port

• HDMI Port

• WiFi & Bluetooth

Opsi Ekspansi:

• MicroSD atau USB 2.0 tambahan

• RJ45 Ethernet

• GPS Khusus (Dedicated GPS)

• LTE 4G

KENDALI SISTEM (CONTROL)

Sistem menu layar penuh berbasis Windows, dikendalikan melalui layar sentuh.
Juga mendukung penggunaan keyboard dan mouse penuh.

PERANGKAT LUNAK YANG TERMASUK

Sistem operasi: Microsoft Windows
Software kontrol US Radar mencakup:

• Konfigurasi Sistem

• Tampilan A Scan (Mode Osiloskop)

• Tampilan B Scan (Tampilan Penampang)

• Opsi: Tampilan C Scan (3D)

• Opsi: Panel Peta Terintegrasi (Integrated Map Display) untuk anotasi real-time dan ekspor CAD/GIS

• Pemrosesan Sinyal Real-Time

• Penyimpanan dan Pemutaran Data

• Opsi: Integrasi GPS



Technical Specificatios

Komputer Pengendali Radar:

Model: Getac F110

PERANGKAT KERAS & LUNAK:

• Sistem Operasi: Windows 7 atau Windows 10

• Prosesor: Intel® Core™ i5vPro™

Daya Tahan:

• Sertifikasi: MIL-STD-810G

• Tahan jatuh dari ketinggian 4 kaki (~1.2 meter)

• Desain tahan debu dan air: IP65

Layar:

• Ukuran: 11.6 inci / 29.5 cm

• Tipe: Layar sentuh HD, dapat dibaca di bawah sinar matahari

MODE PEMINDAIAN SISTEM (SYSTEM SCAN MODES)

• Mode Pemicu (Trigger Modes):
  Free Run, Interval Terjadwal, Encoder Poros, GPS, Manual

• Laju Sampling Maksimum:
  100 GigaSamples per detik

• Laju Sampling Nominal:
  650 juta sampel per detik

• Gain:

  • 45 dB perangkat keras

  • 90 dB perangkat lunak

  • 60 dB perangkat lunak Flat Gain

SPESIFIKASI LINGKUNGAN SISTEM RADAR

• Suhu Operasional: -11°C hingga 50°C

• Perlindungan: IP67

SPESIFIKASI ELEKTRONIK KEPALA RADAR

• Interval Sampling: 10 ps – 6.4 ns

• Penyesuaian Rentang Waktu: 10 ps

• Frekuensi Pengulangan Pulsa: 0.1 – 4 MHz (dapat disesuaikan)

• Sampel per Jejak: 2 – 8192 (dapat disesuaikan)

• Lebar Pita Efektif (typ.): > 4 GHz

• Stacking: Otomatis

TRANSMITTER

• Tipe: Stepped Ultra Wideband Triple Frequency
