Description
usage instructions
- Tancapkan sekrup ke material kayu, tegak lurus dengan permukaannya.
- Hubungkan kabel transduser gaya ke unit tampilan R320.
- Hidupkan unit dengan menekan tombol “ON” selama 3 detik.
- Pilih fungsi Peak hold.

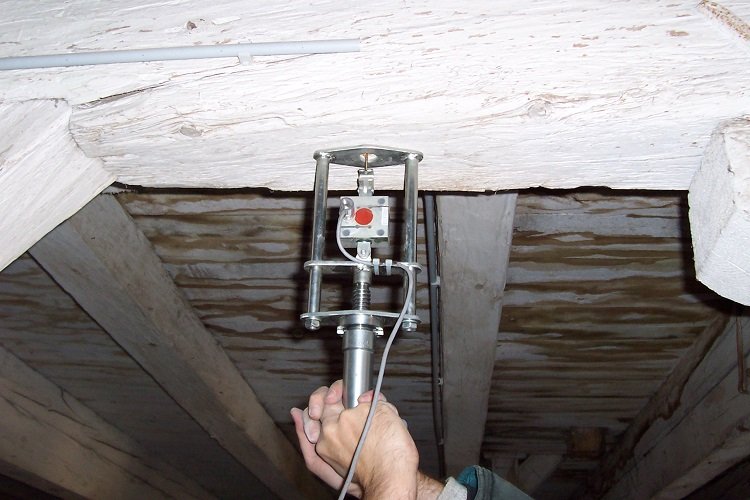

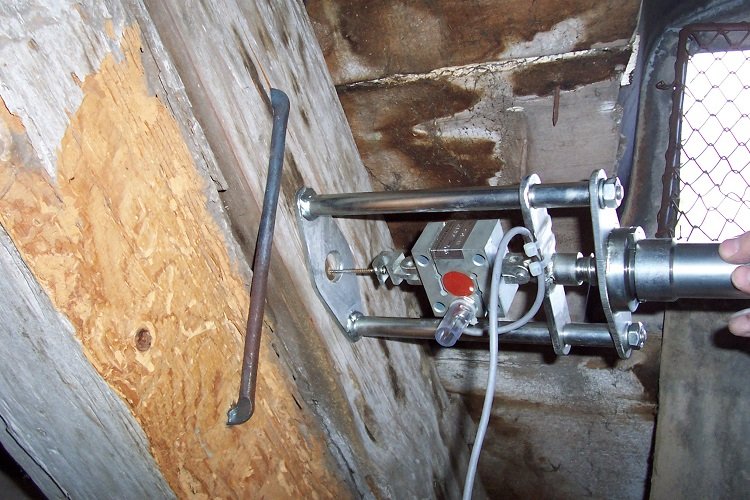

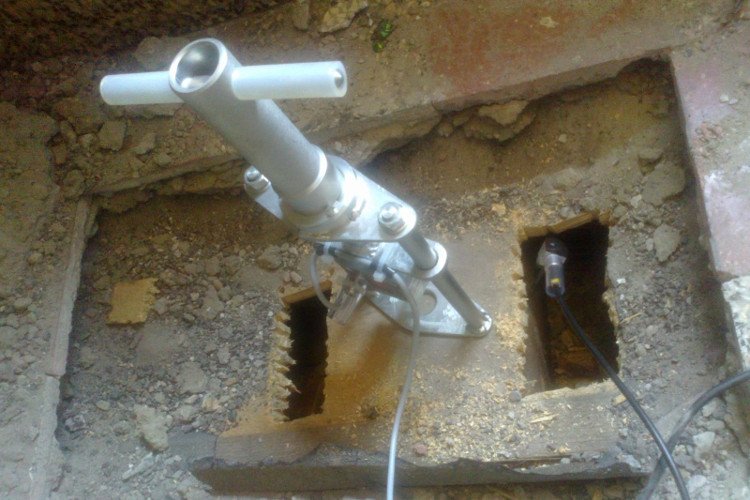

- Mulai proses penarikan sekrup dengan menempatkan mekanik di atas sekrup. Pegang kepala sekrup dengan garpu transduser gaya.
- Putar gagang searah jarum jam secara perlahan hingga sekrup terlepas. Kecepatan penarikan harus sekitar 0,5 mm/dtk.
- Catat nilai gaya maksimal dan tekan tombol “Max” sebelum pengujian berikutnya untuk menyetel ulang tampilan.
package contents

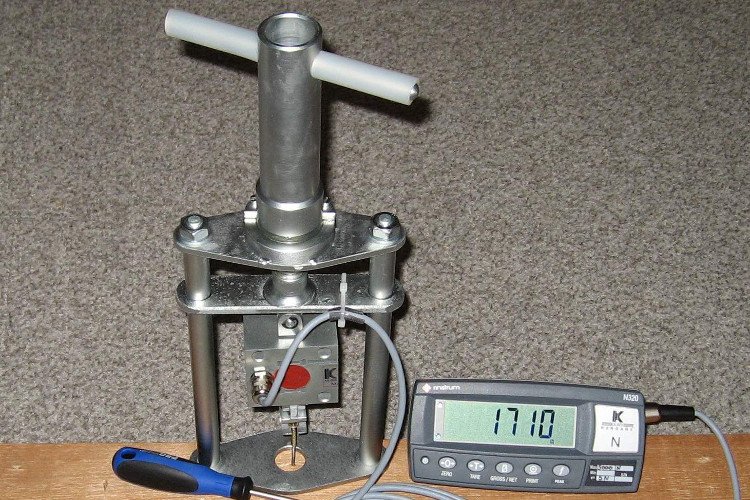

Mekanika penarikan sekrup dengan transduser gaya
Unit tampilan, R320
Sekrup dan obeng
Baterai isi ulang dan pengisi daya
Kotak pembawa aluminium
10 sekrup khusus
Panduan pengguna
technical specifications
Kapasitas transduser gaya 5 kN (bertahan 10 kN)
Sensitivitas suhu kurang dari 0,005%/Ko
Kesalahan histeresis kurang dari 0,05%
Kesalahan pengulangan kurang dari 0,03%
Suhu pengoperasian -10 °C hingga +40 °C
Resistansi 350 Ω
Bahan baja
Pabrikan Kaliber MM Kft., Budapest, Hungaria
Resolusi pengukur gaya 5 N
Suhu pengoperasian unit tampilan +10 °C hingga +40 °C
Baterai 4 buah baterai ukuran AA 1,5 V
