Sel Tekanan Tanah VW Earth Pressure Cell

Sensor Beban dan Kekuatan, Sensor Getaran, Sensor Tekanan, Sensor Pergeseran, Sensor Tegangan, Sensor Regangan

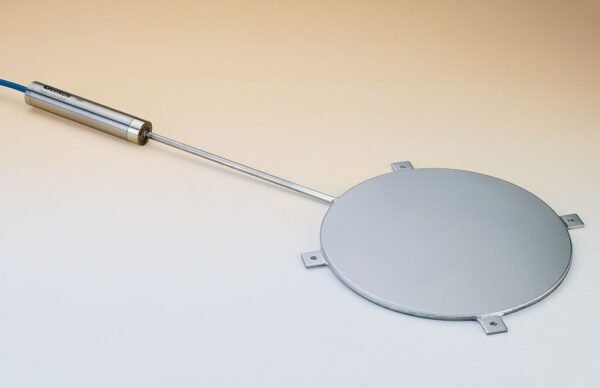

VW Earth Pressure Cell Model 4800 dirancang untuk mengukur tekanan total pada timbunan tanah atau tanggul. Semua sel terdiri dari dua pelat bundar berbahan stainless steel yang dilas di sekelilingnya dan dipisahkan oleh rongga sempit yang berisi minyak bebas udara (de-aired oil).
Tekanan tanah yang berubah akan menekan kedua pelat tersebut, sehingga meningkatkan tekanan fluida di dalam sel.
Tekanan ini kemudian diubah menjadi sinyal listrik oleh transduser tekanan tipe vibrating wire (kawat bergetar) dan dikirimkan ke perangkat pembaca (readout).

Categories: Pressure Sensors, Sensors

Description
Reviews (0)

Description

Features

Teknologi vibrating-wire yang terbukti andal
Tersedia berbagai pilihan rentang dan konfigurasi tekanan
Secara otomatis mengukur tekanan total tanah & air
Dilengkapi kabel instrumentasi heavy-duty
Stabilitas tinggi untuk pengukuran jangka panjang
Konstruksi stainless steel, tahan terhadap korosi

Applications

Abutmen jembatan
Dinding penahan tanah
Dinding turap (sheet piling)
Lapisan dinding terowongan
Ujung tiang pancang (pile tips)

specifications

Standard Ranges¹	70, 170, 350, 700 kPa; 1, 2, 3, 5, 7.5, 20 MPa
Over Range	1.5 × rated pressure
Resolution	0.025% F.S.
Accuracy²	±0.1% F.S.
Temperature Range¹	−20°C to +80°C
Height × Diameter¹	6 × 230 mm

¹ Rentang dan ukuran lainnya tersedia sesuai permintaan.

2 Akurasi transduser ditentukan di kondisi laboratorium; akurasi sistem total (transduser + sel tekanan) dapat dipengaruhi oleh kondisi di lapangan.

3 Tersedia juga model seri 3500 dengan transduser tekanan semikonduktor untuk pengukuran tekanan dinamis (silakan hubungi kami untuk info lebih lanjut).
