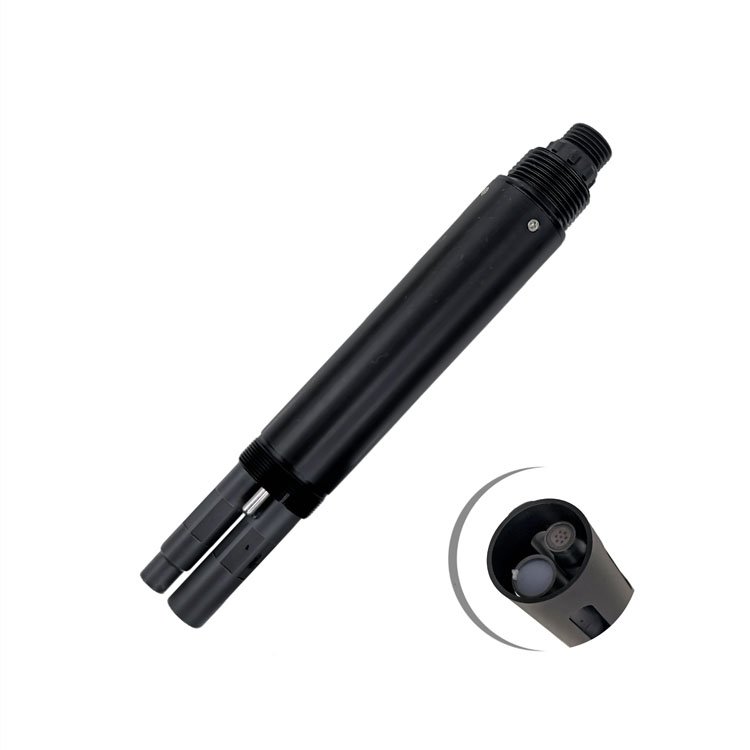

Spesifikasi Teknis Sensor Nitrogen Amonia Kualitas Air Online NBL-NHN-206
| Model | NBL-NHN-206 | |
| Measuring Range and Resolution | 0～10.00 mg/L | 0.01 mg/L |
| 0～100.00 mg/L | 0.01 mg/L | |
| 0～1000.0 mg/L | 0.1 mg/L | |
| Accuracy | ±10% or ±1 mg/L, ±0.5℃ | |
| Working Temperature | -5～40℃ | |
| Working Pressure | 0～40℃, ＜0.1 MPa | |
| Medium PH Range | 4～10 pH | |
| Temperature Compensation | Temperature compensation (Pt1000) | |
| Power Supply | 12～24 VDC | |
| Signal Output | RS-485 & 4-20mA | |
| Wetted Material | POM and 316L stainless steel | |
| Installation | 3/4 NPT thread, immersion installation | |
| Cable Length | 5 meters, can be customized | |
| Calibration | Two-point calibration | |
| Power Consumption | 0.2 W@12 V | |
| Protection Grade | IP68 | |
| Sensor Shell Material | ABS, PVC, POM | |
1. Lingkungan aplikasi
Sensor nitrogen amonia online terintegrasi NHN-206A dibuat menggunakan elektroda selektif ion amonium berbasis membran PVC untuk menguji kandungan ion amonium dalam air dengan kompensasi suhu guna memastikan pengujian yang cepat, sederhana, akurat, dan ekonomis. Parameter teknis, perawatan, dan protokol komunikasi sensor nitrogen amonia dijelaskan secara rinci dalam panduan pengguna ini.
Keluaran sinyal: bus RS-485, protokol Modbus/ RTU , mudah dihubungkan ke PLC, DCS, komputer kontrol industri, pengontrol umum, instrumen perekaman tanpa kertas atau layar sentuh dan peralatan pihak ketiga lainnya.
Probe ion amonium yang telah dipatenkan, larutan referensi internal, merembes sangat lambat dari jembatan garam mikropori pada tekanan minimal 100 KPa (1 Bar). Sistem referensi ini sangat stabil dan memiliki masa pakai elektroda yang lebih lama dibandingkan elektroda industri konvensional.
Mudah dipasang: ulir 3/4 NPT (ulir pipa) untuk memudahkan pemasangan di dalam air atau pemasangan di dalam pipa dan tangki.
Tingkat perlindungan IP68.
2. Sambungan listrik
a) Garis merah – kabel daya (12 ~ 24V)
b) Garis hitam – ground (GND)
c) Garis biru – 485A
d) Garis putih – 485B
Setelah pemasangan kabel selesai, harus diperiksa secara teliti untuk menghindari kesalahan penyambungan sebelum menyalakan daya.
Spesifikasi kabel: Mengingat kabel akan terendam dalam air (termasuk air laut) dalam jangka waktu lama atau terkena udara, maka semua titik kabel harus dilakukan perawatan kedap air, kabel pengguna harus memiliki ketahanan terhadap korosi tertentu.
3. Pemeliharaan
1. Penggunaan dan pemeliharaan
Bilas elektroda dengan air suling (atau air deionisasi), keringkan dengan handuk, dan jangan dilap hingga kering. Letakkan elektroda pada dudukan elektroda. Sebelum digunakan, ujung elektroda direndam dalam air suling (atau air deionisasi) selama 10 menit, kemudian direndam dalam larutan ion amonium encer selama 2 jam.
Jaga agar elektroda tetap kering sebelum digunakan. Elemen sensor elektroda harus ditempatkan dalam botol pelindung. Elektroda harus direndam dalam larutan aktivasi selama 24 jam sebelum pengujian. Jika disimpan semalaman atau lebih lama, bersihkan ujung elektroda dengan air deionisasi, lap hingga kering, dan masukkan ke dalam kemasan asli.
Periksa apakah terminal sudah kering. Jika terkena noda, bersihkan dengan alkohol absolut dan keringkan. Hindari perendaman jangka panjang dalam air suling atau larutan protein, dan cegah kontak dengan gemuk silikon. Elektroda yang lebih panjang dapat menyebabkan lapisan PVC menjadi transparan atau mengandung endapan, yang dapat dibilas dengan air suling (atau air deionisasi). Elektroda digunakan dalam jangka waktu lama. Jika terjadi kesalahan pengukuran, elektroda harus dikalibrasi dengan meteran.
Jika kalibrasi dan pengukuran tidak dapat dilakukan sambil mempertahankan dan merawat elektroda dengan cara di atas, berarti elektroda tersebut telah rusak. Harap ganti elektroda.
Ion-ion interferensi utama ditunjukkan pada tabel di bawah ini:
Konsentrasi ion interferensi yang menghasilkan kesalahan 10% pada konsentrasi ion amonium yang berbeda
| Interferences (moles/liter) | 10⁻⁴ M Ammonium | 10⁻³ M Ammonium | 10⁻² M Ammonium |
| H⁺ | < 2 | < 1 | < 1 |
| Li⁺ | 0.2 | 0.5 | 0.5 |
| Na⁺ | 0.005 | 0.08 | 0.8 |
| K⁺ | 7×10⁻⁵ | 6×10⁻⁴ | 6×10⁻³ |
| Cs⁺ | 0.003 | 0.05 | 0.5 |
| Mg³⁺ | > 0.5 | > 1 | > 1 |
| Ca²⁺ | > 0.2 | > 1 | > 1 |
| Sr²⁺ | > 0.2 | > 1 | > 1 |
| Ba²⁺ | > 0.1 | > 0.5 | > 0.5 |
| Zn²⁺ | 0.001 | 0.01 | 0.1 |
| N₂H₅⁺ | > 0.1 | > 0.1 | > 0.1 |
| Bu₄N⁺ | 1×10⁻⁵ | 1×10⁻⁴ | 1×10⁻³ |
4. Kalibrasi sensor
Catatan: Sensor telah dikalibrasi sebelum meninggalkan pabrik. Jika kesalahan pengukuran tidak melebihi batas, kalibrasi tidak boleh dilakukan sembarangan.
a) Kalibrasi nol
Masukkan sensor ke dalam vial berisi larutan standar nol dan tunggu selama 5 menit. Setelah nilai stabil, periksa apakah nilai yang ditampilkan berada dalam rentang kesalahan. Jika tidak, lakukan kalibrasi nol. Lihat lampiran untuk petunjuk kalibrasi.
b) Kalibrasi lereng
Masukkan sensor ke dalam vial berisi larutan standar kemiringan dan tunggu selama 5 menit. Setelah nilai stabil, periksa apakah nilai yang ditampilkan berada dalam rentang kesalahan. Jika tidak, kalibrasi kemiringan diperlukan. Lihat lampiran untuk petunjuk kalibrasi.
