Sensor Balok Electrolevel Beam Sensor TLT1

Description

Features

• Beberapa balok dalam satu rantai menghasilkan profil perpindahan yang lengkap
• Perangkat sederhana dan teruji, ideal untuk mengukur kemiringan struktur
• Akurat dan presisi
• Mengukur kemiringan di sepanjang balok
• Mengukur rotasi vertikal



Benefits

• Mudah diotomatisasi menggunakan sistem akuisisi data dan perangkat lunak Argus
• Menghilangkan kebutuhan pemantauan manual
• Dapat dipulihkan dan digunakan kembali
• Cocok untuk aplikasi yang kritis terhadap keselamatan
• Konsumsi daya rendah



Operation

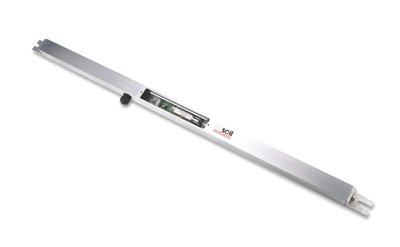

Electrolevel Beam Sensor terdiri dari vial electrolevel kaca presisi yang dipasang pada senyawa keramik inert, dan ditempatkan dalam mount yang dapat disesuaikan.

Kedua ujung balok dipasang ke struktur menggunakan cangkang ekspansi atau angkur yang dapat digrout. Jika beberapa balok dipasang secara berurutan, maka dapat diperoleh profil perpindahan diferensial struktur dari titik angkur ke titik angkur berikutnya.

Setelah terpasang, roda penyesuaian (thumbwheels) memungkinkan sensor disetel ke posisi nol menggunakan perangkat pembaca genggam seperti HELM.

Electrolevel Beam dapat dengan mudah diotomatisasi melalui sistem akuisisi data dan perangkat lunak pemantauan.

Applications

Electrolevel Beam Sensor digunakan untuk memantau rotasi vertikal struktur. Penggunaannya yang paling umum adalah untuk memantau penurunan (settlement) dan pengangkatan (heave) pada struktur dan terowongan akibat pekerjaan penggalian atau terowongan di sekitarnya.

Sensor ini sangat berguna pada kondisi di mana pengukuran topografi tidak memungkinkan atau ketika akses terbatas.

Aplikasi pemantauan yang umum meliputi:

• Bangunan bata dan batu

• Level diferensial

• Rotasi vertikal dan deformasi jalur rel

• Heave dan settlement akibat aktivitas konstruksi di sekitar

• Jembatan dan bendungan

• Pipa saluran

• Terowongan

• Efek penampungan dan pembebanan, baik jangka pendek maupun jangka panjang



Specifications

Jenis Sensor	Horizontal	Vertical
Rentang (Range)	±45 arc minutes (±13 mm/m)	±45 arc minutes (±13 mm/m)
Akurasi¹	±0.1 mm/m	±0.1 mm/m
Resolusi²	0.02% skala penuh	0.02% skala penuh
Repeatability	±0.05% skala penuh	±0.05% skala penuh
Suhu Operasi	-20°C s/d +50°C	-20°C s/d +50°C
Konsumsi Arus	< 1 µA	< 1 µA
Sinyal Keluaran	Ratiometrik AC	Ratiometrik AC
Perlindungan (IP)	IP66	IP66
Pengaturan Rentang	5°	±5° fine adjustment, ±25° course

Pemasangan Kabel

• On site connection (sambungan langsung di lokasi).

Dimensi

• Horizontal: L 180 mm × H 31 mm × W 25 mm

• Vertical: L 135 mm × H 127 mm × W 60 mm

Berat

• Horizontal: 210 g

• Vertical: 890 g

Catatan:

1. Dalam rentang presisi (±14 arc minutes).

2. Bergantung pada perangkat pembaca (CR1000).
